ТАБ-1, ТАБ 1, ТАБ1

ТАБ-1 — прибор для испытаний аккумуляторных батарей подстанций толчковым током

Код товара: 23450
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      47914-11 до 18.08.2026

    • Производитель

      Челэнергоприбор

    Назначение прибора для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1:

    Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 предназначен для проверки напряжения аккумуляторных батарей (АБ) при толчковых токах согласно п. 33.2 СТО 34.01-23.1-001-2017 «Объем и нормы испытаний электрооборудования».

    Прибор выполняет следующие операции:

    • Измерение напряжения АБ на холостом ходу;
    • Нагружение АБ током предварительно установленной силы длительностью 0,3 с;
    • Измерение напряжения АБ под нагрузкой;
    • Вычисление разности напряжений (просадки).

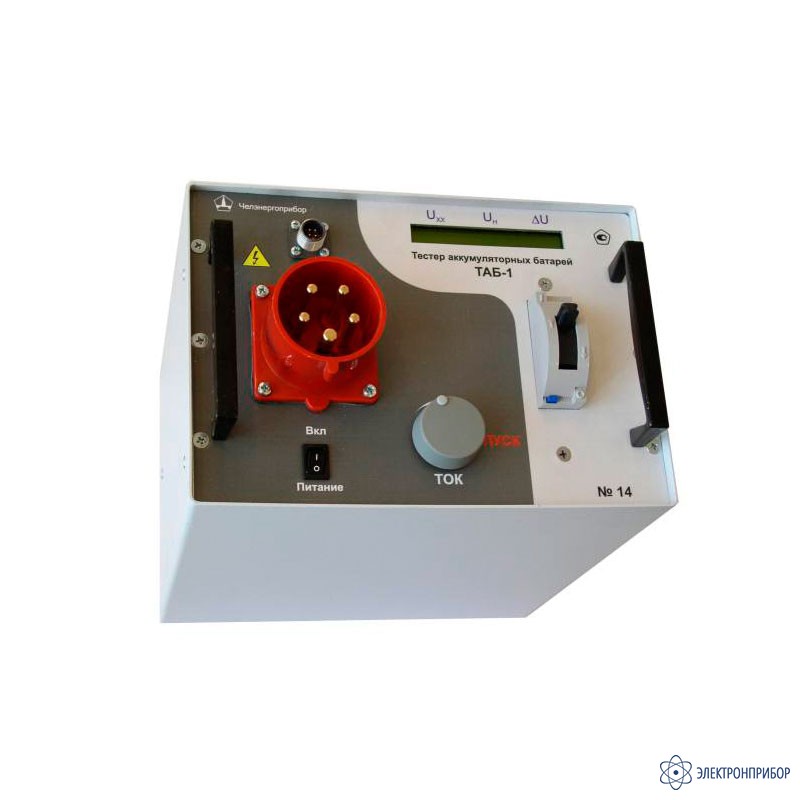

    Описание прибора для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1:

    Прибор имеет встроенный знакосинтезирующий жидкокристаллический индикатор (дисплей), на котором отображаются ток нагрузки и результаты измерений в численном виде.

    Управление установкой тока и запуском процесса нагружения в приборе ТАБ-1 осуществляется рукояткой энкодера, установленного на лицевой панели.

    Прибор питается от испытываемой аккумуляторной батареи постоянным током напряжением (220 +10/-40) В.

  • Технические характеристики прибора для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1:

    Параметр Значение
    Общие характеристики
    Диапазон измерения напряжений 100...240 В
    Предел допускаемой основной приведенной погрешности измерения напряжений +/-0,5 %
    Диапазон задания тока через АБ при UАБ 195В 12...804 А
    Дискретность задания тока при UАБ 195В 12 А
    Время нагружения 0,3 с
    Масса без соединительных проводов и разъемов, не более 7,6 кг
    Габариты прибора 200х280х360 мм
    Длина соединительных проводов не менее 3 м
    Условия эксплуатации
    Температура окружающей среды 10...35°C
    Относительная влажность воздуха не более 80% при 25°C
    Атмосферное давление 84...106,7 кПа
  • Комплект поставки ТАБ-1

    Наименование Количество
    1 Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 1
    2 Комплект проводов для подключения к АБ с разъемами и зажимами типа «крокодил» длиной по 3 м 1
    3 Сумка или пластиковый кейс для переноски проводов 1
    4 Руководство по эксплуатации и паспорт 1
    5 Методика поверки 1
