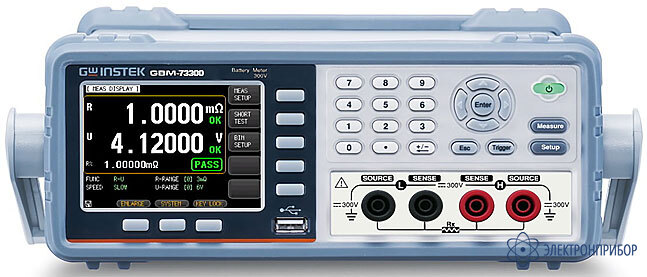

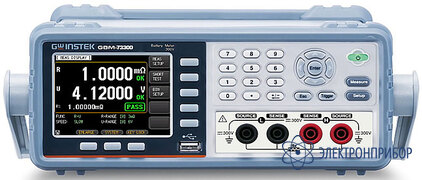

GBM-73080 — тестер батарей

Код товара: 49412
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      76099-19 до 13.09.2024

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности тестера батарей GBM-73080:

    • «2 в 1»: измерение внутреннего сопротивления (Rвн) и постоянного напряжения источников питания (V);
    • Поддержка всех типов химических источников тока*: батарей и элементов питания, аккумуляторных батарей, а также систем резервного питания пост. напряжения с целью анализа их состояния и оценки уровня заряженности;
    • Диапазон измерений Rвн: 0,1 мкОм ... 3200 Ом (7 пределов);
    • Диапазон измерений Uпост: 10 мкВ … 80В для GBM-73080 (пределы «±8В», «±80 В»), 10 мкВ … 300 В для GBM-73300 (3 предела: «±8В», «±80 В», «±300»В);
    • Макс. разрешение: 0,1 мкОм / 10 мкВ;
    • Базовая погрешность: ± 0,5% (R), ± 0,01% (V), 4-х пр. схема измерений;
    • Скорость измерения: 3 изм/с, 14 изм/с, 25 изм/с, 65 изм/с;
    • Автоматический и ручной выбор предела, установка «0» (Zero);
    • Одновременное отображение 2-х параметров: внутреннего сопротивления и пост. напряжения (R + V);
    • Режим сравнения (допуск. контроль) при измерении Rвн и напряжения с заданием пределов (Hi/Lo) компарирования (Abs, Per/%, SEQ) с визуальной и звуковой индикацией;
    • Функция статистической обработки (Mx+B) на длительном интервале, построение графиков (кривых распределения), режим записи и хранения результатов (до 10.000 отсчетов);
    • Отображение статистики в виде таблиц, просмотр нормального распределение напряжения и Rвн экспорт данных на USB-flash;
    • Развернутое меню запуска измерений (Trig): внутр., ручной, внешний/ ext и ДУ/remote;
    • Детектор плохого контакта «OPEN & WIRE» в цепи измерений при использовании щупов (Разомкнут/ Замкнут);
    • Цветной графический дисплей (диагональ 9 см);
    • Удержание показаний, усреднение, вывод данных на печать (Print), встроенный календарь (таймер);

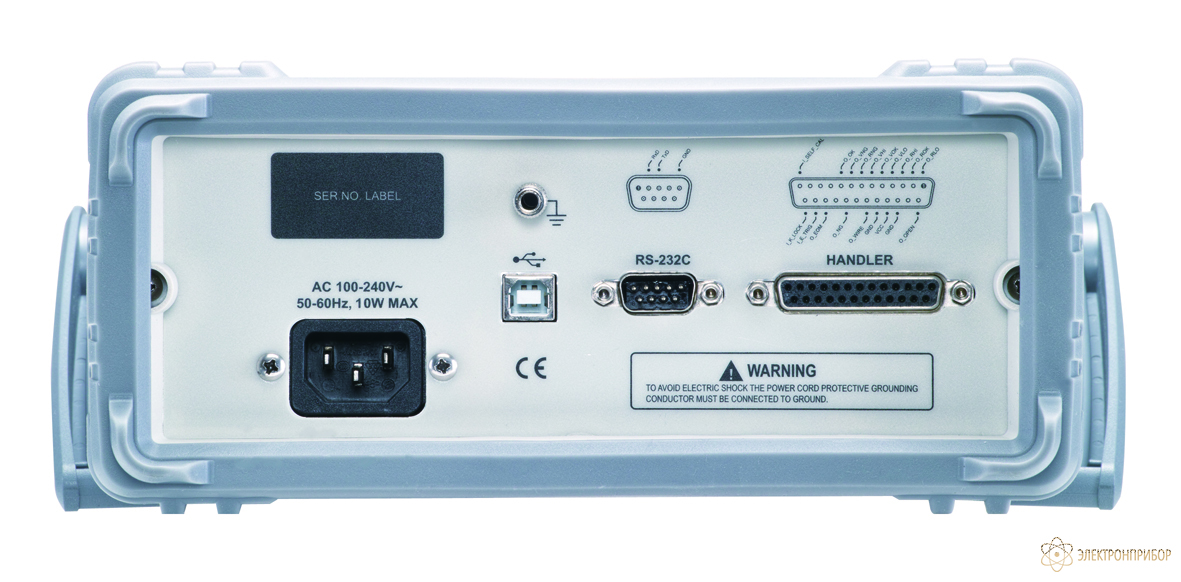

    • Интерфейсы: RS-232C/ USB, слот HANDLER (сортировщик);
    • Гнездо для USB-flash на передней панели (запись/ вызов данных).
  • Технические характеристики тестера батарей GBM-73080:

    Параметр GBM-73080 GBM-73300
    Внутреннее сопротивление (R)
    Предел измерения (№№ 0-6) 3 мОм/ 30 мОм/ 300 мОм/ 3 Ом/ 30 Ом/ 300 Ом/ 3000 Ом
    Дискретность измерения 0,1 мкОм/ 1 мкОм/ 10 мкОм/ 0,1 мОм/ 1 мОм/ 10 мОм/ 0,1 Ом
    Выбор предела измерения Ручной, Автоматический, Номинальный, уст. «0»-показаний (Cal Zero)
    Погрешность измерения (базовая) ± (0,5% …1,0%) в зависимости от верхнего/ предела
    Тестовый сигнал Частота 1 кГц ± 0,5 Гц, использованный ток 10 мкА (3 кОм) …100 мА (3 мОм)
    Погрешность установки ≤ 10%
    Схема измерения 4-х проводная
    Скорость измерения Slow 3 изм./с
    Med 14 изм/с
    Fast 25 изм/с
    Ex. Fast 65 изм./с
    Входящее сопротивление ~ 1 МОм
    Температурный коэффициент (Tc) ± (0,05% ± 1е.м.р.)/ С (пред. №0), ± (0,05% ± 0,5 е.м.р.)/ С (пред. №1-6).
    Постоянное напряжение (V)
    Диапазон Uвх 0 (DC)…±80 В 0 (DC)…±300 В
    Пределы измерения ±8 В/ ±80 В (№№ 0-1) ±8 В/ ±80 В/ ±300 В (№№ 0-2)
    Дискретность измерения 10 мкВ/ 0,1 мВ 10 мкВ/ 0,1 мВ/ 1 мВ
    Погрешность измерения ± (0,01% … 0,1%) в зав. от верхнего/ предела
    Температурный коэффициент (Tc) ± (0,001% ± 0,3 е.м.р.)/ С
    Максимальный рейтинг входа 80,8В (ток 1 А) 330В (ток 1 А)
    Допусковый контроль (Компаратор) GO/NOGO
    Предельное значение Верхнее/ нижнее (HI/ LO) устанавливается дискретно (абс. зн./ %)
    Органы управления Настройка клавишами лицевой панели
    Графическая индикация результата HI (> предела)/ IN (в допуске)/ LO (< предела)
    Звуковая индикация результата включение/ выключение зуммера
    Дополнительные функции
    Удержание показаний Фиксация и удержание результата измерения
    Измерения (V/R) Индицируемое значение = изм. значение – опорное значение
    Усреднение 2…256
    Задержка запуска измерения 0-10 с (разрешение 1 мс)
    Статистика (Mx+B) Максимальное, минимальное, ср. арифметическое, ср.кв. отклонение (СКО/ st.dev), выборочная дисперсия, индекс воспроизводимости/Cp, скоррект. индекс воспроизводимости/ CpK (по 10.000 результатов).
    Память (запись / вызов) 10.000 значений (встроенный цифровой регистратор/ Logger)
    Детектирование контактов Разомкнуто/ Замкнуто (OPEN & WIRE) – в изм. цепи
    Дисплей
    Тип индикатора Графическая цветная матрица TFT (диагональ 9 см, 320х240 точек)
    Формат индикации (U/I) 6 разрядов/ 5 разрядов
    Общие данные
    Напряжение питания ~110 -240 В (автовыбор)  10%, 50/60 Гц, потребл. P=10 Вт
    Интерфейс RS-232C, USB (2), Handler
    Сортировщик (R/ V) больше/ в допуске/ меньше (HI/ IN/ LO)
    Звуковой сигнализатор Выкл/ Годен/ Негоден (Off/ Pass/ Fail)
    Условия эксплуатации 0 С … 40 С, относительная влажность < 80%
    Условия хранения - 10 С … +70 С, относительная влажность < 80%
    Габаритные размеры 264  107  350 мм (ШхВхГ)
    Масса 2,8 кг
  • Комплект поставки GBM-73080

    Наименование Количество
    1 Тестер батарей GBM-73080 1
    2 Измерительный кабель GBM-01/ Кельвин «4х2» с зажимами «крокодил» 1
    3 Шнур питания 1
    4 CD-диск (РЭ, драйвера) 1
