Контроль механического состояния фарфоровых изоляторов

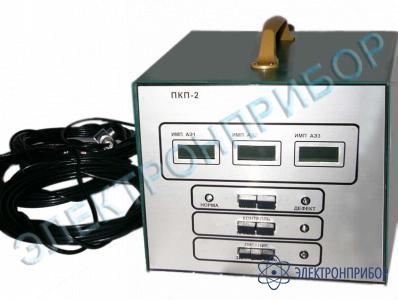

ПКП-2 — прибор акустико-эмиссионного контроля механического состояния фарфоровых покрышек высоковольтных масляных выключателей

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение прибора ПКП-2:

    Прибор ПКП-2 применяется при контроле механического состояния фарфоровых армированных покрышек масляных выключателей типа ВМТ 110, 220 кВ в условиях эксплуатации без демонтажа выключателя. Прибор функционирует на основе акустико-эмиссионного метода и позволяет персоналу эффективно выявлять механические дефекты, приводящие к поломкам покрышек. Прибор разработан по ТЗ ОАО "ФСК ЕЭС".

    Основные функции прибора ПКП-2:

    • Преобразование акустических колебаний поверхности изолятора в электрические сигналы, их обработка и индикация величины текущей АЭ активности (число импульсов в единицу времени при возрастающем гидравлическом нагружении колонны изоляторов);
    • Анализ по специальному алгоритму АЭ сигналов при постоянной нагрузке;
    • Формирование выходных сигналов «НОРМА» и «ДЕФЕКТ» по результатам индивидуальной обработки АЭ сигналов, исходящих из каждого изолятора колонны полюса выключателя при постоянной испытательной нагрузке.

    Основные технические решения защищены патентом Российской Федерации. Вместе с прибором поставляется методика контроля технического состояния фарфоровых покрышек выключателя типа ВМТ 110, 220 кВ.

    Дополнительно возможна поставка устройства для гидравлического нагружения фарфоровых покрышек колонны полюса выключателя.

  • Технические характеристики прибора ПКП-2:

    Параметр Значения
    Номинальная частота регистрируемых АЭ колебаний, кГц 150
    Период отсчета активности АЭ, с 1
    Длительность замера суммы АЭ импульсов, с 10
    Мощность потребления, не более, ВА 50
    Питание, В:
    - от встроенного источника
    - от сети переменного тока 50 Гц

    12,6
    220
    Габаритные размеры АЭ датчика, мм (не более) 30 х 30 х 50
    Масса АЭ датчика, не более, кг 0,2
    Габаритные размеры блока измерения и индикации, мм (не более) 120 х 240 х 350
    Масса блока измерения и индикации, кг (не более) 3

    Прибор ПКП-2 обладает возможностью самоконтроля работоспособности, конструктивно выполнен в виде отдельных блоков (датчик для съема АЭ сигнала и блока измерения и индикации), соединенных кабелем.

  • Комплект поставки ПКП-2

    Наименование Количество
    1. Датчик для съема АЭ сигнала 1
    2. Блок измерения и индикации 1
    3. Соединительный кабель 1
    4. Руководство по эксплуатации 1
    5. Методика контроля технического состояния фарфоровых покрышек выключателя типа ВМТ 110, 220 кВ 1
