Контроль механического состояния фарфоровых изоляторов

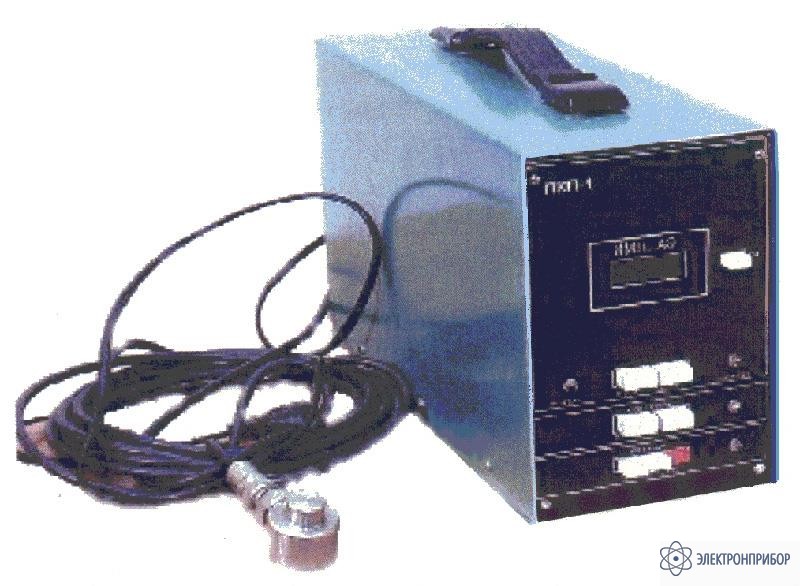

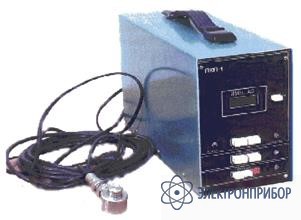

ПКП-1 — прибор акустико-эмиссионного контроля механического состояния фарфоровых покрышек высоковольтных выключателей

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение прибора ПКП-1:

    Прибор ПКП-1 применяется при контроле механического состояния отдельно взятых фарфоровых неармированных покрышек высоковольтных воздушных и армированных покрышек маломасляных выключателей. Применение рекомендовано «Методическими указаниями по контролю механического состояния фарфоровых опорно-стержневых изоляторов разъединителей 110 кВ и выше и фарфоровых покрышек высоковольтных воздушных и масляных выключателей в условиях эксплуатации» от 31.12.2004 г.

    Основные функции прибора ПКП-1:

    • Преобразование акустических колебаний поверхности изолятора в электрические сигналы, их обработка и индикация величины текущей АЭ активности (число импульсов в единицу времени при возрастающем нагружении изолятора);
    • Замер суммы АЭ импульсов при постоянной нагрузке;
    • Формирование выходных сигналов «НОРМА» и «ДЕФЕКТ» по результатам измерений суммы АЭ импульсов при постоянной испытательной нагрузке.

    Основные технические решения защищены патентом Российской Федерации. Вместе с прибором поставляется методика контроля технического состояния фарфоровых покрышек воздушных и масляных выключателей.

    Дополнительно возможна поставка устройства УГН-1 для осуществления гидравлического нагружения фарфоровых покрышек.

  • Технические характеристики прибора ПКП-1:

    Параметр Значения
    Номинальная частота регистрируемых АЭ колебаний, кГц 150
    Максимальная сумма АЭ импульсов, регистрируемая на табло 999
    Период отсчета активности АЭ, с 1
    Длительность замера суммы АЭ импульсов, с 10
    Коэффициент пересчета АЭ импульсов 1; 10
    Мощность потребления, не более, ВА 25
    Питание, В:
    - от встроенного источника
    - от сети переменного тока 50 Гц

    12,6
    220
    Габаритные размеры АЭ датчика, мм (не более) 30 х 30 х 50
    Масса АЭ датчика, не более, кг 0,2
    Габаритные размеры блока измерения и индикации, мм (не более) 120 х 240 х 350
    Масса блока измерения и индикации, кг (не более) 3,0

    Прибор ПКП-1 обладает возможностью самоконтроля работоспособности, конструктивно выполнен в виде отдельных блоков (датчик для съема АЭ сигнала и блока измерения и индикации), соединенных кабелем.

  • Комплект поставки ПКП-1

    Наименование Количество
    Датчик для съема АЭ сигнала 1
    Блок измерения и индикации 1
    Соединительный кабель 1
    Руководство по эксплуатации 1
    Методика контроля технического состояния фарфоровых покрышек воздушных и масляных выключателей 1
