Измерение усилия нажатия ламельных контактов

НИК-901 — измеритель контактного нажатия

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение измерителя НИК-901:

    Измеритель НИК-901 предназначен для измерения величины контактного нажатия в каждой отдельной паре ламелей высоковольтных электрических ножевых разъединителей и других ножевых коммутационных аппаратов.

    • В приборе предусмотрен контроль разрядки элементов питания.
    • Для удобства использования блок индикации прибора снабжен наплечным ремнем.

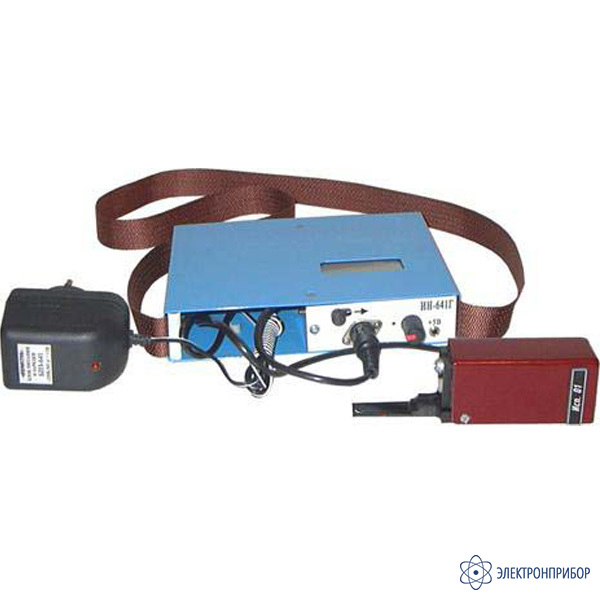

    Конструктивно измеритель состоит из двух устройств - силоизмерительного механизма и блока индикации. Щуп измерителя выставляется между ламелями коммутационного аппарата, а на электронном табло блока индикации высвечивается значение измеряемой величины контактного нажатия. Отсчетное устройство блока индикации обеспечивает трехразрядную индикацию измеряемой величины, а также индикацию десятичной запятой.

  • Технические характеристики измерителя НИК-901:

    Параметр Значения
    Точность измерения усилий, кгс ±0,4
    Питание автономное 6 В
    Время непрерывной работы, час 8
    Габаритные размеры, мм:
    - силоизмерительного механизма
    - блока индикации

    210х45х40
    225х205х43
    Масса, кг не более 2,3

    Исполнение 01 02 03 04 05 06 07
    Размеры измерительного щупа, мм
    толщина 6 10 20 85 8; 10; 12 (регул.) 4; 5; 6 12; 14; 16 (регул.)
    ширина 16 24 24 24 16 12 24
    длина 55 60 60 60 60 40 60
    Диапазон измерения усилия, кгс 2-20 3-25 3-25 3-25 3-25 2-20 3-25

    * Приборы с другими размерами измерительного щупа изготавливаются по требованию Заказчика.

  • Комплект поставки НИК-901

    Наименование Количество
    Блок индикации 1
    Измеритель 1
    Элемент питания А-316 4
    Упаковка 1
    Паспорт 1
