ВИСТ 120, ВИСТ120

Установки для высоковольтных испытаний изоляции

ВИСТ-120 — мобильная высоковольтная испытательная установка

Код товара: 30501
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      78209-20 до 25.05.2025

    Описание мобильной высоковольтной испытательной установки ВИСТ-120:

    Установка ВИСТ-120 предназначена для испытаний на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления, также для испытаний на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую сопротивления.

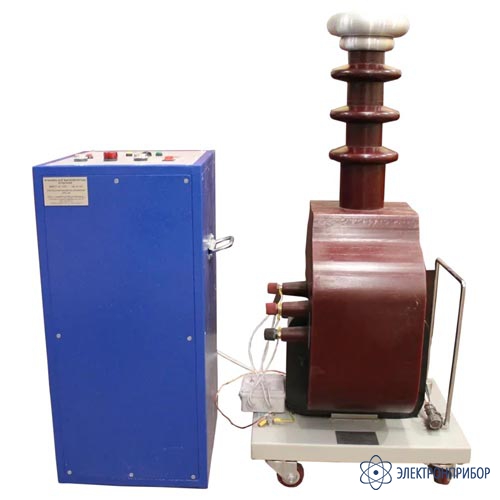

    Испытательная установка состоит из блока высокого напряжения и электронного регулятора напряжения ЭРН-40, соединенных между собой кабелем.

    Блок высокого напряжения имеет два вида исполнения: с масляной или с литой изоляцией (уточняется при заказе).

    Испытательная установка ВИСТ-120 имеет номинальную выходную мощность 4 или 8 кВА. Принцип действия установки основан на том, что на высоковольтный блок с регулятора напряжения подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к высоковольтному выводу трансформатора, который расположен на его верхней крышке.

    Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели регулятора напряжения.

    Кроме того, при выборе вида испытательного напряжения, постоянное, необходимо присоединить высоковольтный выпрямитель к высоковольтному выводу трансформатора. Уровни выходного испытательного напряжения и тока передаются через схему согласования и через соединительный кабель в регулятор напряжения. Величина выходного напряжения и силы тока отображаются на ЖКИ индикаторе.

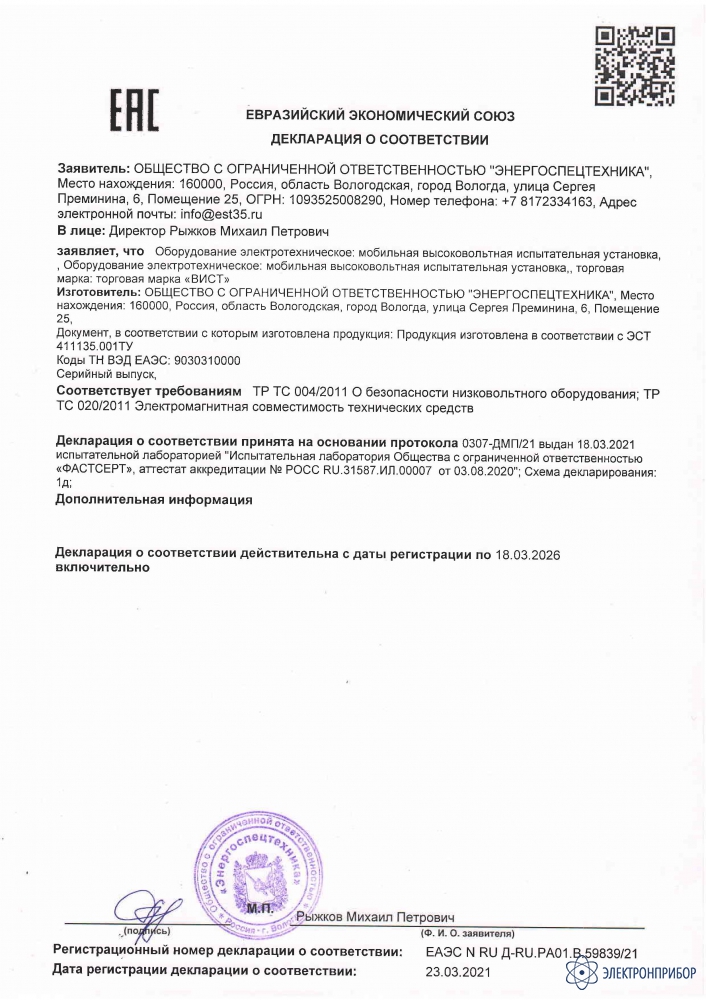

    Товар внесен в Госреестр средств измерений РФ, соответствует требованиям всех действующих нормативов по безопасности и имеет Декларацию Соответствия Таможенного союза о соответствии требованиям ТР ТС 004/2011, ТР ТС 020/2011.

  • Технические характеристики мобильной высоковольтной установки ВИСТ-120:

    Блок высокого напряжения
    Параметр ВИСТ-4/120 ВИСТ-8/120
    Номинальная выходная мощность, кВА 5 10
    Диапазон входных напряжений, В 0...200
    Максимальный ток низковольтной обмотки, А 25 50
    Диапазон выходных напряжений промышленной частоты, кВ 10...120
    Диапазон выходных постоянных напряжений, кВ 10...140
    Максимальный выходной ток, мА 40 80
    Номинальное напряжение измерительной обмотки, В 100
    Коэффициент трансформации 120000В/100В
    Ток холостого хода, не более, А 1,4
    Габаритные размеры, мм, не более Масляная изоляция (для модификаций М, МТ, МА) 500 х 630 х 1300 500 х 630 х 1300
    Литая изоляция (для модификаций Л, ЛТ, ЛА) 430 х 510 х 1050 430 х 510 х 1050
    Масса, кг, не более Масляная изоляция (для модификаций М, МТ, МА) 235 235
    Литая изоляция (для модификаций Л, ЛТ, ЛА) 87 85
    Технически характеристики электронного регулятора напряжения
    Параметр ЭРН-10 ЭРН-40
    Номинальное напряжения питания, В 220
    Максимальный потребляемый ток, А 25 50
    Номинальная частота, Гц 50
    Диапазон выходных напряжений, В 10-200
    Точность установки напряжения, % 3
    Максимальное значение выходного тока, Im, А 20 40
    Шаг установки значения защиты выходного тока, А 1
    Время срабатывания токовой защиты, мс 30
    Скорость подъема выходного напряжения Устанавливается и имеет 10 режимов
    Диапазон измеряемых значений выходных напряжений промышленной частоты, В 10-100
    Относительная основная погрешность измерения напряжения промышленной частоты, %, Не более 3
    Диапазон измеряемых значений выходных напряжений постоянного тока, В 10-100
    Относительная основная погрешность измерения напряжения постоянного тока, %, не более 3
    Входное сопротивление вольтметра, МОм 1±0,015
    Диапазоны измеряемых значений токов промышленной частоты, мА 0.200-18.00
    18.00-240.00
    0.500-50.00
    50.00-480.00
    Относительная основная погрешность измерения тока промышленной частоты, %, не более 3
    Диапазоны измеряемых значений постоянных токов, мА 0.200-18.00
    18.00-100.00
    0.500-50.00
    50.00-200.00
    Относительная основная погрешность измерения постоянного тока, %, не более 3
    Диапазон коэффициента трансформации по напряжения 1-10000
    Встроенный таймер времени испытания От 1 с до 100 мин
    Выходной разъем для подключения компьютера 485 порт
    Габаритные размеры Не более 420 х 450 х 800
    Масса, кг Не более 25 Не более 30
    Рабочие условия эксплуатации
    Параметр Значение
    Диапазон рабочих температур, °С От +10 до +35
    Относительная влажность воздуха при 25 °С, % Не более 80
    Атмосферное давление, кПа 84-106,7
  • Комплект поставки ВИСТ-120

    Наименование ВИСТ-4/120-М ВИСТ-4/120-МТ ВИСТ-4/120-МА ВИСТ-8/120-М
    1 Блок высокого напряжения БВ-120М 1 1 1 1
    2 Регулятор напряжения ЭРН-40 1 1 1 1
    3 Столб высоковольтный выпрямительный* 1 1 1 1
    4 Провод заземления 2 2 2 2
    5 Адаптер USB-RS-485 (RS-232) 1 1 1 1
    6 Программный диск* 1 1 1 1
    7 Вилка DB-9M с корпусом DP-9C 1 1 1 1
    8 Заземление переносное ЗПЛ-1 10/1 1 1 1 1
    9 Паспорт 1 1 1 1
    10 Руководство по эксплуатации 1 1 1 1
    11 Тележка для внутрицеховой транспортировки - 1 - -
    12 Барабан высоковольтного провода (25 м) - 1 1 -
    13 Барабан заземляющего провода (25 м) - 1 1 -
    14 Бензиновый или дизель генератор - - 1 -
    15 Автомобиль УАЗ (Хантер, Патриот, УАЗ 2205) - - 1 -

    *- Оборудование включается в комплект поставки по дополнительному запросу Заказчика

    Наименование ВИСТ-4/120-Л ВИСТ-4/120-ЛТ ВИСТ-4/120-ЛА ВИСТ-8/120-Л
    1 Блок высокого напряжения БВ-120Л 1 1 1 1
    2 Регулятор напряжения ЭРН-40 1 1 1 1
    3 Столб высоковольтный выпрямительный* 1 1 1 1
    4 Провод заземления 2 2 2 2
    5 Адаптер USB-RS-485 (RS-232) 1 1 1 1
    6 Программный диск* 1 1 1 1
    7 Вилка DB-9M с корпусом DP-9C 1 1 1 1
    8 Заземление переносное ЗПЛ-1 10/1 1 1 1 1
    9 Паспорт 1 1 1 1
    10 Руководство по эксплуатации 1 1 1 1
    11 Тележка для внутрицеховой транспортировки - 1 - -
    12 Барабан высоковольтного провода (25 м) - 1 1 -
    13 Барабан заземляющего провода (25 м) - 1 1 -
    14 Бензиновый или дизель генератор - - 1 -
    15 Автомобиль УАЗ (Хантер, Патриот, УАЗ 2205) - - 1 -

    *- Оборудование включается в комплект поставки по дополнительному запросу Заказчика
