УПУ 6, УПУ6

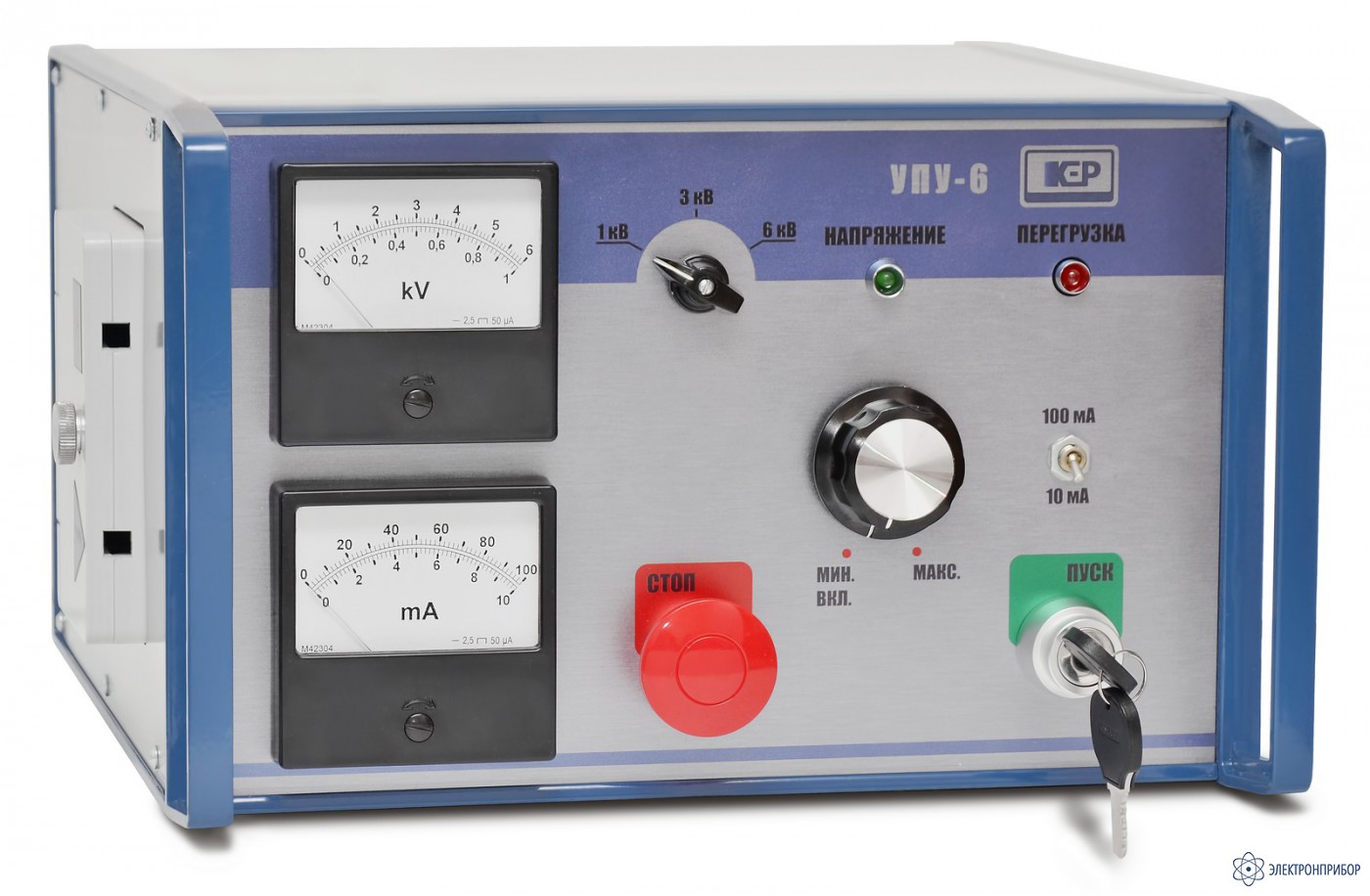

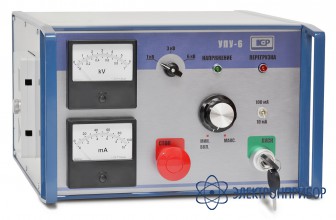

УПУ-6 — установка пробойная универсальная

Сохранить в PDF Распечатать
  • Назначение установки УПУ-6:

    Установка пробойная универсальная УПУ-6 предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах 0-6 кВ.

    Область применения – электротехника и энергетика. Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин.

  • Технические характеристики установки УПУ-6:

    Параметр Значения
    Пределы установки выходного напряжения, кВ 1; 3; 6;
    Относительная погрешность установки и измерения выходного напряжения, %, не более 3
    Максимальный выходной ток, мА 100
    Пределы измерения выходного тока Iп, мА 1; 10; 100
    Относительная погрешность измерения тока, % - не более 3
    Порог срабатывания токовой защиты 1,1 и 11 мА
    Потребляемая мощность, ВА - не более 650
    Габаритные размеры, мм 480х200х350
    Масса, кг, не более 25
    Время работы в непрерывном режиме при максимальной мощности, час 2
    Средний срок службы изделия, лет 6
  • Комплект поставки УПУ-6

    Наименование Количество
    Установка УПУ-6 1
    Кабель сетевой 1
    Провод высоковольтный 1
    Вставка плавкая ВП2-1 1,0 А 2
    Вставка плавкая ВП3-1 5 А 2
    Руководство по эксплуатации 1
