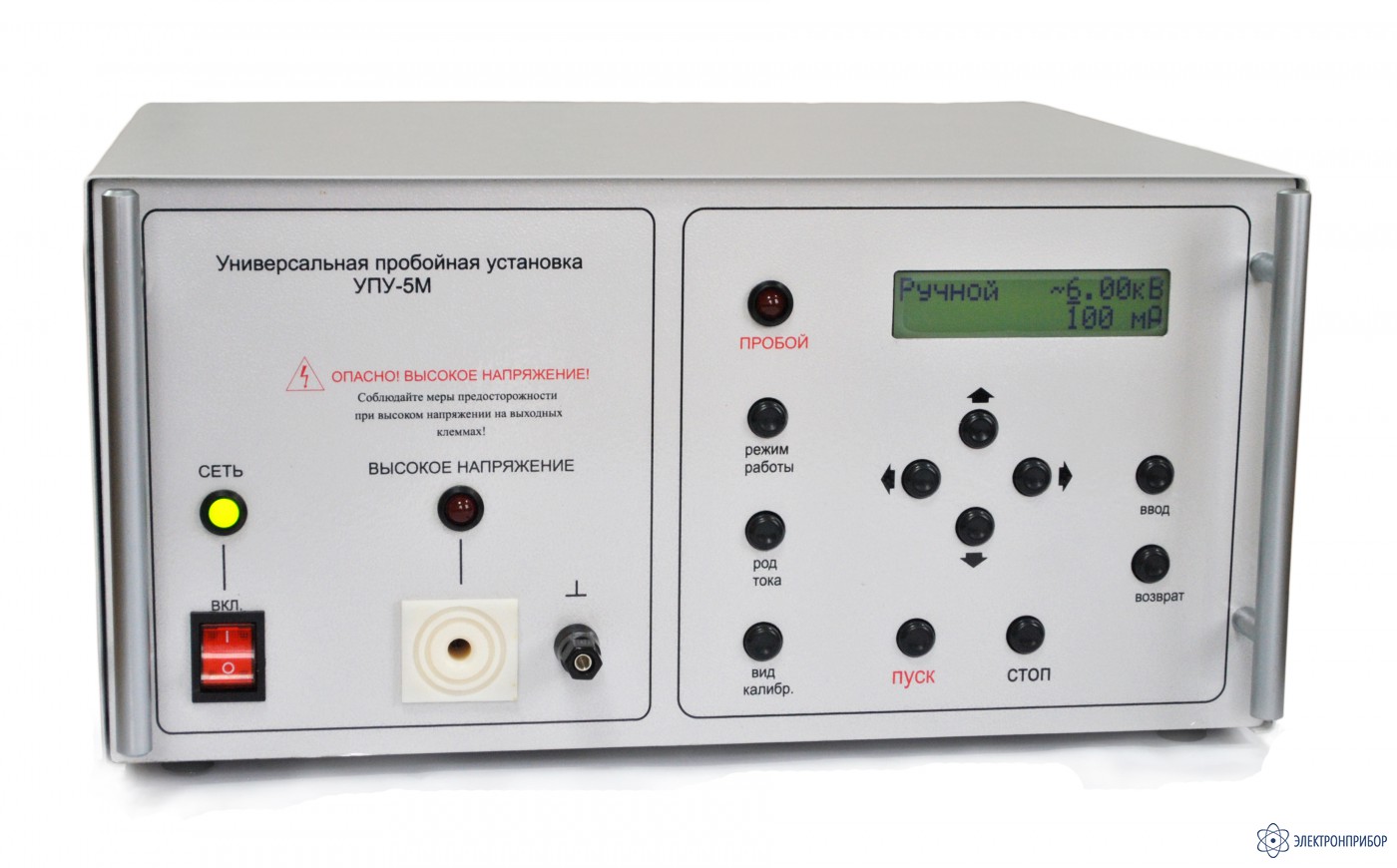

УПУ-5М — пробойная установка

Код товара: 39072
    • Гарантия

      18 месяцев

    Описание пробойной установки УПУ-5М:

    УПУ-5М представляет собой прибор, предназначенный для измерения электрической прочности изоляции. Испытательное напряжение для разных модификаций прибора может быть переменное и/или постоянное до 6 кВ. Прибор имеет цифровую шкалу измерения тока утечки и испытательного напряжения, ручной и автоматический режимы работы, установку порогового значения тока утечки и испытательного напряжения, функции запоминания и просмотра результатов последнего испытания и другие возможности.

    В модификации УПУ-5М-У, что означает "универсальная", проверочное напряжение может быть как переменным, так и постоянным, с возможностью переключения с одного на другой в любой момент времени через пульт управления прибором, расположенный на его лицевой панели.

    В модификации УПУ-5М-П, что означает "переменная", проверочное напряжение может быть только переменным.

    Особенности пробойной установки УПУ-5М:

    • испытательное напряжение до 6кВ;
    • широкий диапазон измерения тока утечки;
    • цифровая шкала;
    • ручной и автоматический режимы работы;
    • установка порогового значения тока утечки;
    • задание закона изменения напряжения для автоматического режима;
    • запоминание и просмотр результатов последнего испытания;
    • хранение в энергонезависимой памяти результатов испытания;
    • возможность подключения внешнего светового или звукового оповещателя и кнопки дистанционного пуска.
  • Технические характеристики пробойная установка УПУ-5М:

    Параметр Значение
    Диапазон задания выходного напряжения: постоянного, кВ (только для варианта У) 0,2 – 6
    переменного, кВ 0,2 – 6
    Дискретность измерения выходного напряжения, кВ 0,01
    Постоянное напряжение (только для варианта У):
    пульсации на холостом ходу в % от выходного напряжения,
    не более
    5
    Переменное напряжение: форма сигнала синусоида
    частота, Гц 50 ± 1
    коэффициент нелинейных искажений, не более, % 10
    Погрешность задания выходного напряжения при нестабильности входного
    напряжения 2% в диапазоне 198 –242В:
    постоянное (только для варианта У) :
    0,2кВ – 6кВ, не более, %
    3
    переменное:
    0,2кВ – 6кВ, не более, %
    3
    Измерение тока утечки, мА 0,1 – 100
    Погрешность измерения тока утечки при нестабильности входного напряжения 2% в
    диапазоне 198 – 242В, %
    5
    Диапазон установки порогового значения напряжения, кВ 0,2 – 6
    тока утечки, мА 1 – 99
    Дискретность установки порогового значения напряжения, кВ 0,1
    тока утечки, мА 1
    Диапазон изменения длительности нарастания выходного напряжения от 0 до
    установленного порогового значения в автоматическом режиме, сек.
    2 – 100
    Диапазон изменения длительности удержания выходного напряжения на
    установленном пороговом значении в автоматическом режиме, сек.
    2 – 240
    Диапазон изменения длительности спада выходного напряжения от установленного
    порогового значения до 0 в автоматическом режиме, сек.
    2 – 100
    Дискретность изменения длительности, сек. 1
    Максимальная испытуемая емкость в автоматическом режиме или при плавном
    увеличении выходного напряжения в ручном режиме при напряжении (только для
    варианта У) :
    1 кВ, не более, мкФ 20
    3 кВ, не более, мкФ 10
    5 кВ, не более, мкФ 5
    Время, необходимое для разрядки испытываемых конденсаторов после испытания,
    не более, сек (только для варианта У)
    30
    Напряжение для питания внешнего индикатора, В 12
    Ток для внешнего индикатора, не более, мА 200
    Максимальная выходная мощность, не менее, кВА 0,6
    Габаритные размеры, не более, мм 240x420x320
    Масса, не более, кг 20
  • Комплект поставки УПУ-5М

    Наименование Количество
    1. Пробойная установка УПУ-5М 1
    2. Сетевой кабель 1
    3. Высоковольтные провода 2
    4. Датчик блокировки в сборе с кабелем (3м) и разъёмом 1
    5. Разъём – заглушка 1
    6. Предохранитель 5А 2
    7. Руководство по эксплуатации 1
