Установки для высоковольтных испытаний изоляции

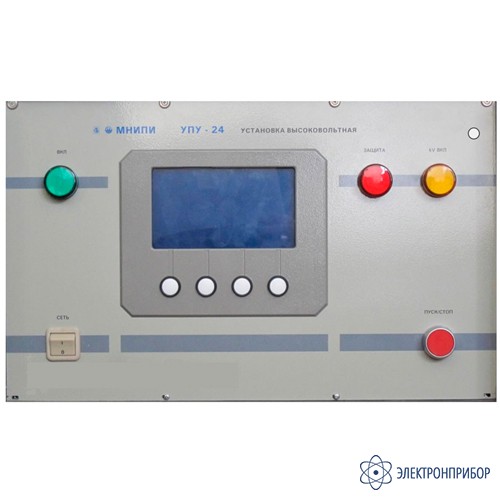

УПУ-24 — высоковольтная измерительная установка

Сохранить в PDF Распечатать
  • Назначение высоковольтной измерительной установки УПУ-24:

    Установка УПУ-24 предназначена для контроля электрической прочности изоляции при испытаниях электротехнических и радиоэлектронных изделий на соответствие требованиям электробезопасности. Установка применяется в научно-исследовательских институтах, в процессе разработки и производства радиоэлектронных приборов и электротехнической продукции, в испытательных лабораториях, ремонтных мастерских, в организациях.

    Особенности высоковольтной измерительной установки УПУ-24:

    • 1...20 кВ / ~ 1...20 кВ;
    • Погрешность установки напряжения ± 3%;
    • Пульсации ±5%;
    • Цифровая индикация;
    • Ток срабатывания защиты:до 20 мА;
    • Выходная мощность: 1000 ВА.
  • Технические характеристики высоковольтной измерительной установки УПУ-24:

    Параметр Значения
    Технические характеристики
    Выходное напряжение постоянное 1 - 5 кВ, 5 - 20 кВ
    Выходное напряжение переменное 1 - 5 кВ, 5 - 20 кВ
    Допускаемая погрешность установки и измерения выходного напряжения ±3%
    Приведенная погрешность измеренния тока не более 10%
    Ток срабатывания защиты 20 мА
    Время пропадания выходного напряжения при срабатывании защиты не более 2 с
    Общие характеристики
    Питание 220 В, 50 Гц
    Потребляемая мощность ≤ 1000 В · А
    Габаритные размеры 462x266x545 мм
    Масса 40 кг
  • Комплект поставки УПУ-24

    Наименование Количество
    1 Высоковольтная измерительная установка УПУ-24 1
