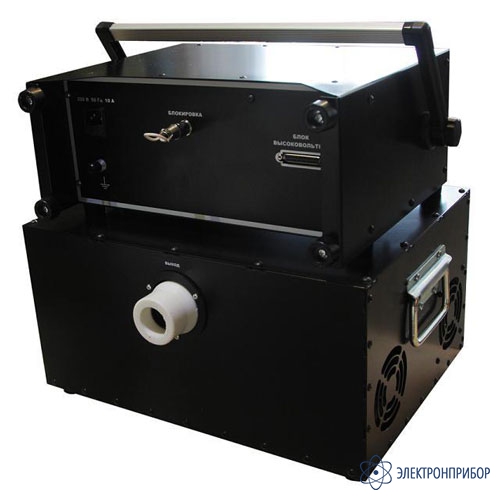

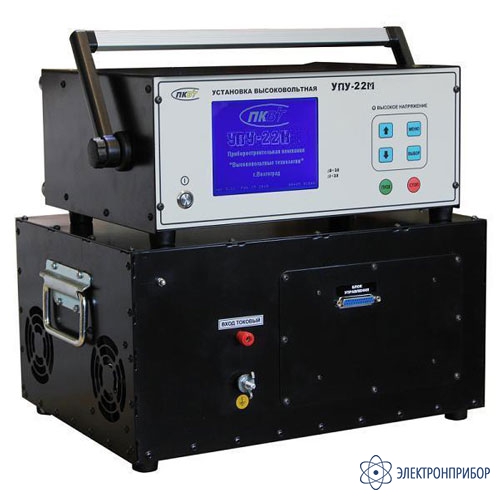

УПУ-22М — установка пробойная

Сохранить в PDF Распечатать
  • Назнчаение установки пробойной УПУ-22М:

    Универсальная пробойная установка УПУ-22М предназначена для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Особенности установки пробойной УПУ-22М:

    • Разработка и производство России;
    • Разъединяемая одноблочная в двухблочную компоновка;
    • Встроенный двухполупериодный выпрямитель;
    • Два диапазона измерения тока 10 мкА…5 мА и 1 мА…250 мА;
    • Два токовых канала измерения — с заземленной и незаземленной нагрузками;
    • Влагопылезащитное исполнение блоков IP54;
    • Стальной корпус;
    • Встроенное разрядное устройство;
    • Встроенный конденсатор;
    • Промышленный графический экран с температурным диапазоном -30…+50 °C;
    • Промышленная герметичная пленочная клавиатура;
    • Защита экрана — поликарбонат с защитным покрытием;
    • Графическое отображение тока и напряжения;
    • Установка тока отключения от 1 до 250 мА с шагом 1 мА;
    • Установка тока ограничения от 1 до 250 мА с шагом 1 мА — режим поддержания тока;
    • Автоматический и ручной режим работы, таймер;
    • Необслуживаемый высоковольтный блоr.
  • Технические характеристики установки пробойной УПУ-22М:

    Параметр Значение
    Диапазон измерения напряжения переменного и постоянного тока, В 30…11000
    Первый диапазон измерения силы переменного и постоянного тока
    для незаземленной нагрузки, мкА
    10…5000
    Второй диапазон измерения силы переменного и постоянного тока
    для заземленной нагрузки, мА
    1,00…250,0
    Пределы допускаемой относительной погрешности измерения напряжения, % ± 3,0
    Пределы допускаемой относительной погрешности измерения силы  тока, % ± 3,0/0,06
    Средний срок службы, лет, не менее 5
    Средняя наработка на отказ, не менее, ч 8000
    Максимальная потребляемая мощность, ВА 3000
    Габаритные размеры, мм 360х165×420
    Масса, кг 27±1
  • Комплект поставки УПУ-22М

    Наименование Количество
    1 Установка пробойная УПУ-22М 1
    2 Кабель высоковольтный 1
    3 Кабель сетевой 1
    4 Ответная часть разъёма блокировк 1
    5 Провод заземления 1
    6 Вставка плавкая 5 А (установлена в сетевом разъёме) 1
    7 Паспорт 1
  • Дополнительная комплектация УПУ-22М
