УПУ10, УПУ 10

Установки для высоковольтных испытаний изоляции

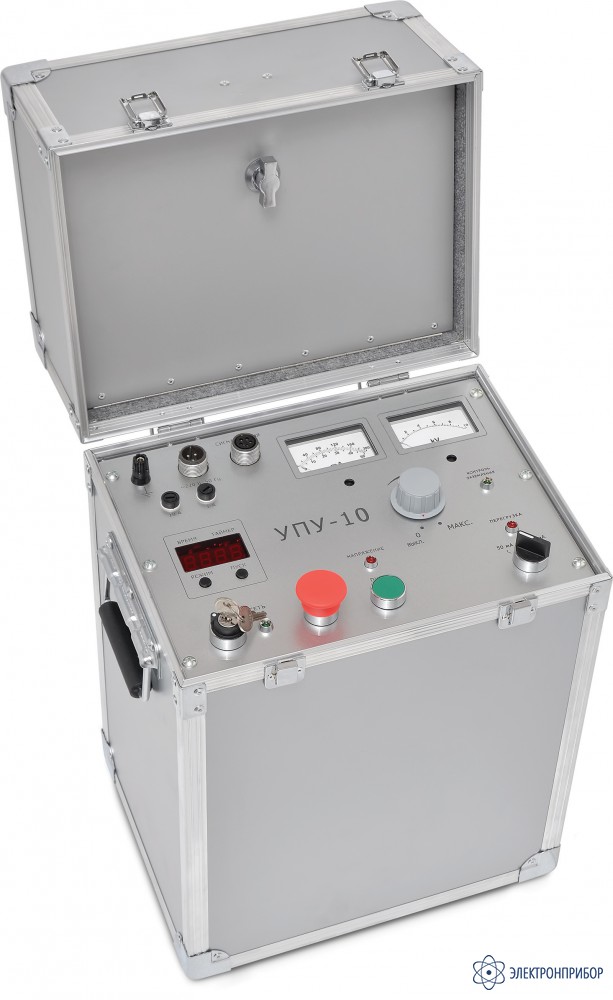

УПУ-10 — установка пробойная универсальная

Код товара: 35760
  • Назначение установки пробойной универсальной УПУ-10

    Установка пробойная универсальная УПУ-10 предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц, регулируемом в пределах 0-10 кВ.

    Область применения установки пробойной универсальной УПУ-10

    Установка пробойная универсальная УПУ-10 применяется в электротехнике и энергетике, машиностроении, вагонном депо. Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин.

  • Технические характеристики установки пробойной универсальной УПУ-10

    Параметр Значения
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±1
    Наибольшая потребляемая мощность, кВА, не более 2
    Наибольшее выходное напряжение (действующее значение), кВ 10
    Наибольший рабочий ток (действующее значение), мА 200
    Диапазоны измерения испытательного напряжения, кВ 0-10
    Диапазон измерения испытательного тока, мА 0-50; 0-200
    Время работы таймера, мин. 1; 2; 3; 4; 5
    Приведенная погрешность измерения испытательного напряжения, %, не более 3
    Приведенная погрешность измерения испытательного тока, %, не более 3
    Время непрерывной работы при максимальном напряжении, мин., не менее 30
    Время непрерывной работы при максимальном токе, мин., не менее 30
    Масса, кг, не более 40
    Габаритные размеры, мм, не более 600 × 380 × 310
    Средний срок службы изделия, лет 10
    Условия эксплуатации
    Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
    Температура окружающей среды, °С от +5 до +40
    Относительная влажность, %, не более 80 при температуре +20°С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
  • Комплект поставки УПУ-10

    Наименование Количество
    Установка пробойная универсальная УПУ-10 1
    Кабель сетевой 1
    Кабель высоковольтный 1
    Провод заземления 1

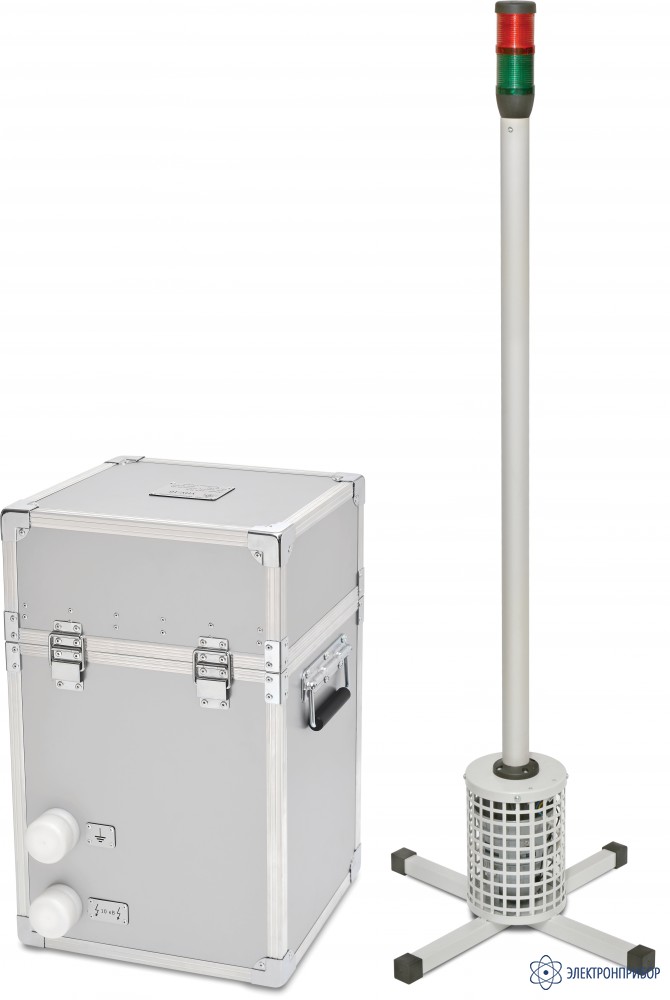

    Стойка сигнальная 1
    Вставка плавкая 2
    Руководство по эксплуатации 1
