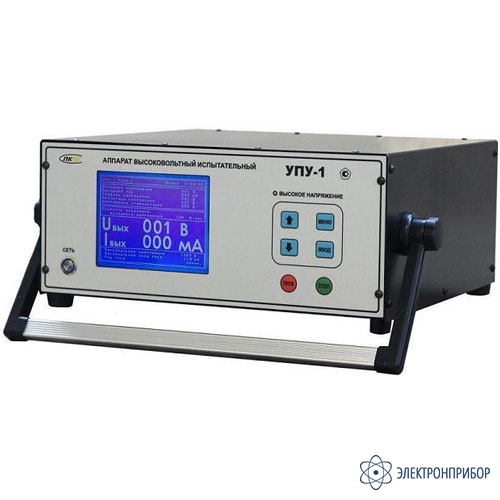

УПУ-1 — установка высоковольтная

Сохранить в PDF Распечатать
  • Назнчаение установки высоковольтной УПУ-1:

    Аппарат высоковольтный испытательный УПУ-1 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Особенности установки высоковольтной УПУ-1:

    • Разработка и производство России;
    • Встроенный интерфейс USB — по требованию;
    • Одноблочная конструкция с выходным током 600 мА;
    • Влагопылезащитное исполнение блоков IP54;
    • Стальной корпус;
    • Точность измерения;
    • Два токовых канала измерения — с заземленной и незаземленной нагрузками;
    • Встроенное разрядное устройство;
    • Встроенный диодный выпрямитель;
    • Встроенный конденсатор;
    • Промышленный графический экран с температурным диапазоном -30…+50 °C;
    • Защита экрана — поликарбонат с защитным покрытием;
    • Графическое отображение тока и напряжения;
    • Установка тока отключения от 1 до 600 мА с шагом 1 мА;
    • Режим стабилизации тока;
    • Автоматический и ручной режим работы, таймер;
    • Необслуживаемый высоковольтный блок.
  • Технические характеристики установки высоковольтной УПУ-1:

    Параметр Значение
    Диапазон измерения напряжения переменного и постоянного тока, кВ 10…1000
    Диапазон измерения силы переменного тока, мА 1,0…600,0
    Диапазон измерения силы постоянного тока, мА 1,0…100,0
    Пределы допускаемой относительной погрешности измерения напряжения, % ± 1,0/0,1
    Пределы допускаемой относительной погрешности измерения силы  тока, % ± 1,0/0,1 и ± 2,0/0,1
    Максимальная потребляемая мощность, ВА 650
    Средний срок службы, лет, не менее 5
    Средняя наработка на отказ, не менее, ч 8000
    Габаритные размеры, мм 360х165×420
    Масса, кг 25±1
  • Комплект поставки УПУ-1

    Наименование Количество
    1 Аппарат высоковольтный испытательный УПУ-1 1
    2 Кабель высоковольтный 1
    3 Кабель сетевой 1
    4 Ответная часть разъёма блокировк 1
    5 Провод заземления 1
    6 Вставка плавкая 5 А (установлена в сетевом разъёме) 1
    7 Паспорт 1
  • Дополнительная комплектация УПУ-1
