Установки для высоковольтных испытаний изоляции

УИГ-М-15 — установка испытательная высоковольтная

Код товара: 31836
  • 56822-14

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      56822-14 до 08.02.2024

    • Производитель

      ХарьковЭнергоПрибор, Украина

    Назначение установки УИГ-М-15:

    Установка УИГ-М-15 предназначена для испытаний изоляции электрооборудования испытательным напряжением переменного тока промышленной частоты 50 Гц в диапазоне от 1 кВ до 15 кВ с измерением тока утечки до 300 мА.

    Особенности установки УИГ-М-15:

    • полностью автоматический режим;
    • регулировка испытательного напряжения вращением рукоятки энкодера (ручной режим);
    • элегазовый трансформатор в качестве источника высокого напряжения;
    • высокая точность измерений.

    Обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.

  • Технические характеристики установки УИГ-М-15:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±1
    Наибольшая потребляемая мощность, кВА, не более 5
    Количество источников высокого переменного напряжения 1
    Наибольшее выходное напряжение (действующее значение), кВ 15
    Диапазон измерения напряжения переменного тока, кВ 1-15
    Относительная погрешность измерения напряжения, %, не более 3
    Наибольший выходной ток, мА 300
    Диапазон измерения тока, мА 10-300
    Относительная погрешность измерения тока, % не более  3
    Ток срабатывания защиты по первичной сети, А 18±1
    Максимальная емкость нагрузки при номинальном напряжении, нФ 1,9
    Габаритные размеры блока управления Д×Ш×В, мм 360×270×370
    Габаритные размеры блока высокого напряжения Д×Ш×В, мм 380×380×380
    Масса блока управления, кг, не более 25
    Масса блока высокого напряжения, кг, не более 43
    Средний срок службы, лет 10
    Условия эксплуатации
    Температура окружающей среды, °С от +10 до +35
    Относительная влажность, %, не более 80 при температуре +25 °С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

  • Комплект поставки УИГ-М-15

    № Наименование Количество

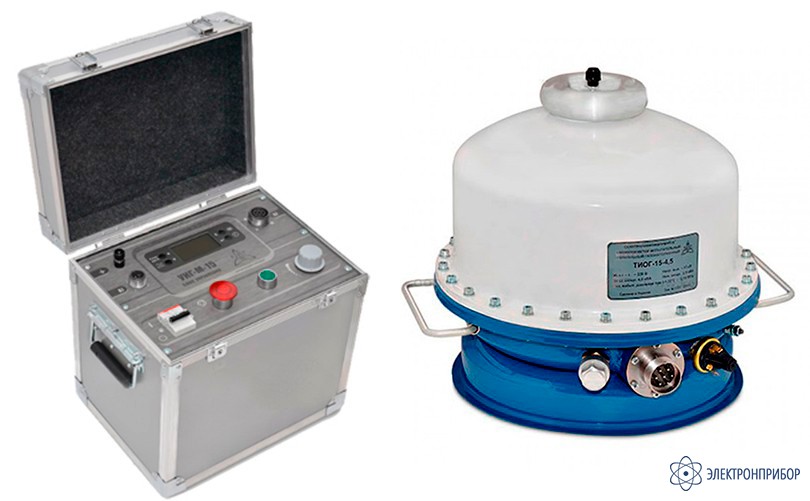

    1. Блок управления УИГ-М-15 1
    2. Блок высоковольтный ТИОГ-15-4,5 (элегазовый трансформатор) 1
    3. Кабель измерительный 1
    4. Кабель сетевого питания 1
    5. Провод высоковольтный 1
    6. Провод заземления 2
    7. Руководство по эксплуатации 1

  • Рекомендуемые замены УИГ-М-15
