СВИ-100

Установки для высоковольтных испытаний изоляции

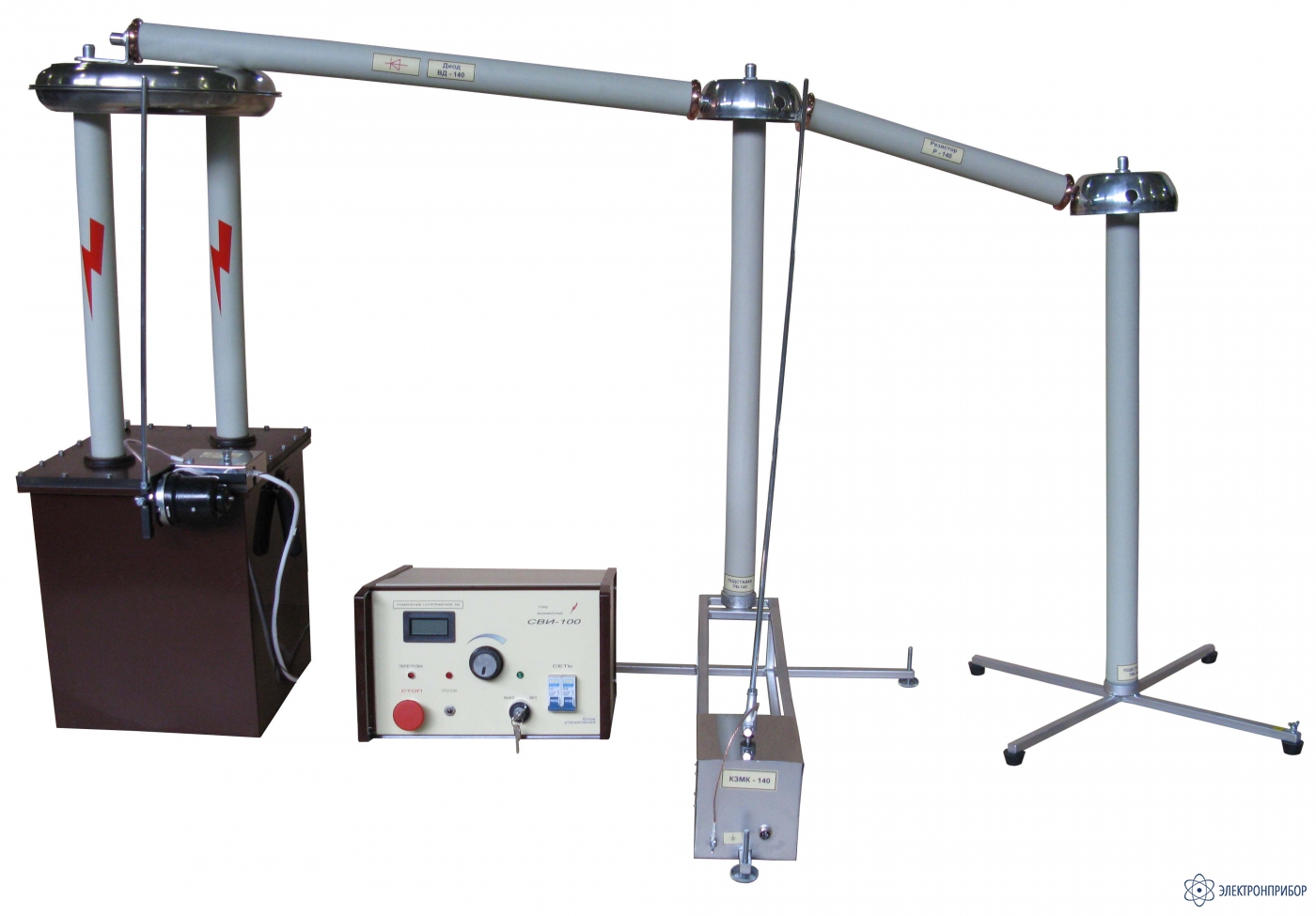

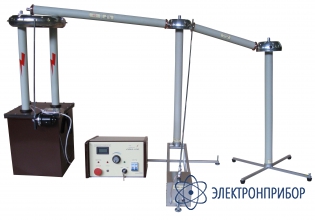

СВИ-100 — стенд высоковольтный испытательный

Код товара: 50948
    • Гарантия

      12 месяцев

    Назначение стенда высоковольтного испытательного СВИ-100:

    Стенд высоковольтный испытательный СВИ-100 предназначен для использования в составе стационарного испытательного стенда для испытания твердых диэлектриков , кабелей и других устройств и приспособлений постоянным (до 100 кВ) и переменным (до 75 кВ) высоким напряжением. СВИ-100 рассчитан для эксплуатации в районах с умеренным климатом.

  • Технические характеристики стенда высоковольтного испытательного СВИ-100:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220-11
    Наибольшее выпрямленное напряжение, кВ 100
    Наибольшее переменное напряжение, действующее значение, кВ 75
    Наибольший рабочий ток, среднее значение, мА 30
    Диапазон температур окружающего воздуха, оС от минус 20 до +40
    Относительная влажность воздуха при температуре 25 С до 80 %
    Атмосферное давление, мм рт. ст. 650 – 800
  • Комплект поставки СВИ-100

    Наименование Количество
    1 Стенд высоковольтный испытательный СВИ-100. Блок управления 1
    2 Стенд высоковольтный испытательный СВИ-100. Блок высокого напряжения 1
    3 Короткозамыкатель КЗМК-140 1
    4 Диод высоковольтный ВД-140 1
    5 Резистор токоограничивающий Р-140 1
    6 Подставка ПВ-140 2
    7 Комплект проводов и кабелей 1
    8 Конденсатор фильтрующий ИМН 100 0,25 2
    9 Красный сигнальный светильник 1
    10 Выключатель блокировочный 2
    11 Сирена СС-1 1
    12 Измеритель высокого напряжения постоянного и переменного тока РД140-ПТ 1 комплект
    13 Измеритель тока высокопотенциа ИТВ-140Р 1 комплект
    14 Руководство по эксплуатации стенд высоковольтный испытательный СВИ-100 1
    15 Руководство по эксплуатации измеритель высокого напряжения постоянного и переменного тока РД140-ПТ 1
    16 Руководство по эксплуатации измеритель ИТВ-140Р 1
