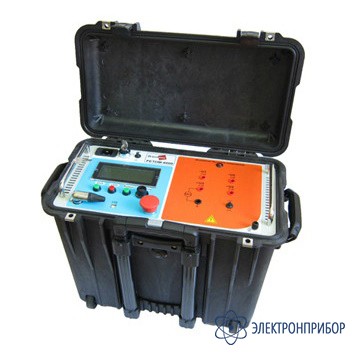

РЕТОМ-6000 — прибор для проверки электрической прочности изоляции

Сохранить в PDF Распечатать
  • Описание прибора для проверки электрической прочности изоляции РЕТОМ-6000:

    Испытания электрической прочности изоляции электроустановок являются обязательными на всех этапах их эксплуатации. Было разработано новое устройство РЕТОМ-6000, в нем учтен опыт эксплуатации прибора РЕТОМ-2500:

    • прибор стал полностью автоматическим, но имеется и режим ручного управления;
    • увеличено максимальное напряжение постоянного и переменного тока до 6 кВ;
    • в прибор встроен мегаометр для измерения сопротивления изоляции;
    • в 1,5 раза увеличена мощность канала до 2 кВ и добавлен режим до 1 кВ, что позволяет более качественно снимать кривые намагниченности трансформаторов тока, используемые на напряжение от 110 до 750 кВ;
    • микропроцессорное управление позволяет зафиксировать на индикаторе значения напряжения, тока утечки и времени подачи повышенного напряжения до момента пробоя, выбрать режим работы с мгновенным отключением при наступлении пробоя или с дожиганием канала;
    • новый удобный пластиковый корпус облегчает транспортировку прибора к месту работы.

    Назначение прибора для проверки электрической прочности изоляции РЕТОМ-6000:

    РЕТОМ-6000 предназначен для испытания изоляции электрооборудования и аппаратов электроустановок потребителей повышенным напряжением до 6,0 кВ на электрических станциях, подстанциях и в энергохозяйстве промышленных предприятий, а именно:

    • различные полупроводниковые преобразователи;
    • силовые трансформаторы и реакторы, как с облегченной, так и с нормальной изоляцией;
    • фарфоровая и другие виды изоляции различных аппаратов, трансформаторов тока и напряжения, токоограничивающих реакторов, изоляторов, вводы, конденсаторы связи, экранированные токопроводы, сборные шины, КРУ и КТП, электродные котлы и т.д.;
    • кабели с бумажной, пластмассовой и резиновой изоляцией;
    • обмотки статора и ротора, цепи возбуждения и гашения поля генераторов и компенсаторов;
    • обмотки статора и ротора, а также цепи возбуждения у электродвигателей переменного тока;
    • различные средства защиты: штанги изолирующие, указатели напряжения, измерительные клещи, изолирующие накладки, изолирующий инструмент, перчатки, галоши и другое.

    РЕТОМ-6000 – это не только проверка изоляции, но и проверка трансформаторов.

    РЕТОМ-6000 является полностью автономным прибором. Однако он включен в состав комплекса РЕТОМ-21, так как измерения сопротивления изоляции и испытания электрической прочности являются неотъемлемой частью проверочного процесса при вводе электрооборудования в работу и обслуживании его в эксплуатации.

    Кроме этого, прибор РЕТОМ-6000 существенно расширяет функциональные возможности испытательного комплекса РЕТОМ-21 при проверке измерительных трансформаторов тока, напряжения и силовых трансформаторов, учитывая их обширную номенклатуру.

    Прибор также позволяет осуществить размагничивание сердечников и снять характеристику намагничивания трансформаторов тока, используемых на напряжение 110-750 кВ.

  • Технические характеристики прибора для проверки электрической прочности изоляции РЕТОМ-6000:

    Параметр Значения
    Испытание переменным током
    Диапазон плавной регулировки выходного напряжения переменного тока (с частотой питающей сети), кВ 0,1-1,0 0,1-2,0 0,1-3,0 0,2-6,0
    Максимальный выходной ток, А 2 1 0,5 0,1
    Максимальная выходная мощность, ВА 2000 2000 1500 600
    Испытание постоянным током
    Диапазон плавной регулировки напряжения постоянного тока, кВ 0,1-6
    Максимальный выходной ток, мА 20
    Величина пульсаций на холостом ходу, %, не более 5
    Приведенная погрешность измерения напряжения, %, не более 2
    Приведенная погрешность измерения тока, %, не более 2
    Мегаомметр
    Испытательное напряжение постоянного тока 250 В; 500 В; 1 кВ; 2,5 кВ
    Погрешность установки выходного напряжения, %, не более +5
    Максимальный ток, мА 5
    Допустимый диапазон измерений сопротивления от 50 кОм до 2000 МОм
    Приведенная погрешность измерений сопротивления, %, не более 4
    Общие параметры
    Степень защиты по ГОСТ 14254-96 IP 40
    Требования безопасности по ГОСТ Р 52319-2005 класс 1
    Класс оборудования по ЭМС (в соответствии с ГОСТ Р 51522-99) класс А
    Диапазон рабочих температур, °С от -20 до +40
    Группа условий эксплуатации по ГОСТ 17516.1-90 М23
    Напряжение питающей сети, В 220 +22 -33
    Потребляемая мощность, ВА, не более 2000
    Масса устройства, кг, не более 35
    Габаритные размеры устройства, мм, не более 540х460х300
  • Комплект поставки РЕТОМ-6000

    Наименование Количество
    1 Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ-6000 1
    2 Кабель сетевой 1
    3 Комплект ЗИП согласно ведомости 1
    4 Паспорт 1
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
