PGK260 HB, PGK260HB, PGK 260 HB

Установки для высоковольтных испытаний изоляции

PGK260 HB — установка высоковольтная испытательная

Код товара: 48317

  • Описание установки высоковольтной испытательной PGK260 HB:

    Высоковольтная установка PGK 260 HB, производства компании BAUR (Австрия), предназначена для испытаний напряжением постоянного тока , положительной или отрицательной полярности до 260 кВ и переменным на промышленной частоте до  190 кВ.

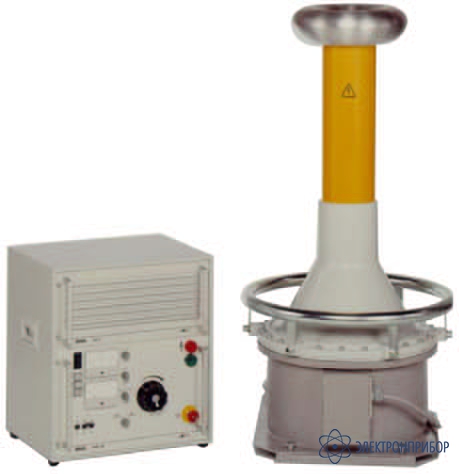

    установка PGK 260HB состоит из двух блоков. Рабочий блок в конструкции сделан под размер  19-дюймовой аппаратной стойки. Этот блок  имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.

    Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.

    Особенности установки высоковольтной испытательной PGK260 HB:

    • Конструкция не требует технического обслуживания;
    • Выходное напряжение регулируется;
    • Обеспечение высокого класса безопасности при эксплуатации;
    • Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
    • Индикация напряжения;
    • Измерение тока утечки;
    • Защита от перегрузки.

  • Технические характеристики установки высоковольтной испытательной PGK260 HB:

    Параметр Значение
    Максимальное выходное напряжение, кВ
    -Переменного тока
    -Постоянного тока
    190
    260
    Диапазон измерения напряжение, кВ
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Максимальная сила выходного тока не более, мА
    -Переменного тока
    -Постоянного тока
    9
    4
    Ток короткого замыкания не более, мА
    -Переменного тока
    -Постоянного тока
    20
    20
    Диапазоны измерений силы тока (тока утечки), мА 0,2-2
    2-20
    0,4-4
    4-40
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Напряжение / Частота сети от 198 до 242В / ОТ 45 ДО 60 Гц
    Потребляемая мощность не более, В·А
    -Нормальная работа
    -Режим КЗ
    2600
    5000
    Габаритные размеры блока управления, мм (ШхВхГ) 502 х 241 х 290
    Габаритные размеры высоковольтного блока (Высота / Диаметр), мм 2050/1270
    Масса блока управления, кг 19
    Масса высоковольтного блока, кг 280
    Изоляция между выводами (кроме высоковольтных) и корпусомa
    -Электрическая прочность (50 Гц, 1 мин), В
    -Сопротивление изоляции, МОм
    1500
    5
    Рабочие условия эксплуатация:
    -Температура окружающего воздуха, °С
    -Относительная влажность, %
    -Атмосферное давление, кПа
    от 0 до + 45
    до 90 без конденсации
    от 86,7 до 106,7
    Устойчивость к условия транспортирования Группа "3" ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °С и относительной влажности до 95% при 30 °С

  • Комплект поставки PGK260 HB

    № Наименование Количество
    1 Высоковольтный блок 1
    2 Блок управления 1
    3 Разрядная штанга, 42 кВ 1
    4 Соединительный кабель установка-модуль управления, 5 м 1
    5 Кабель заземления, 3 м 1
    6 Высоковольтный кабель с клещами, 2,5 м 1
    7 Кабель питания 1
    8 Руководство по эксплуатации 1
