PGK150 — установка высоковольтная испытательная

Код товара: 48312
  • Описание установки высоковольтной испытательной PGK150:

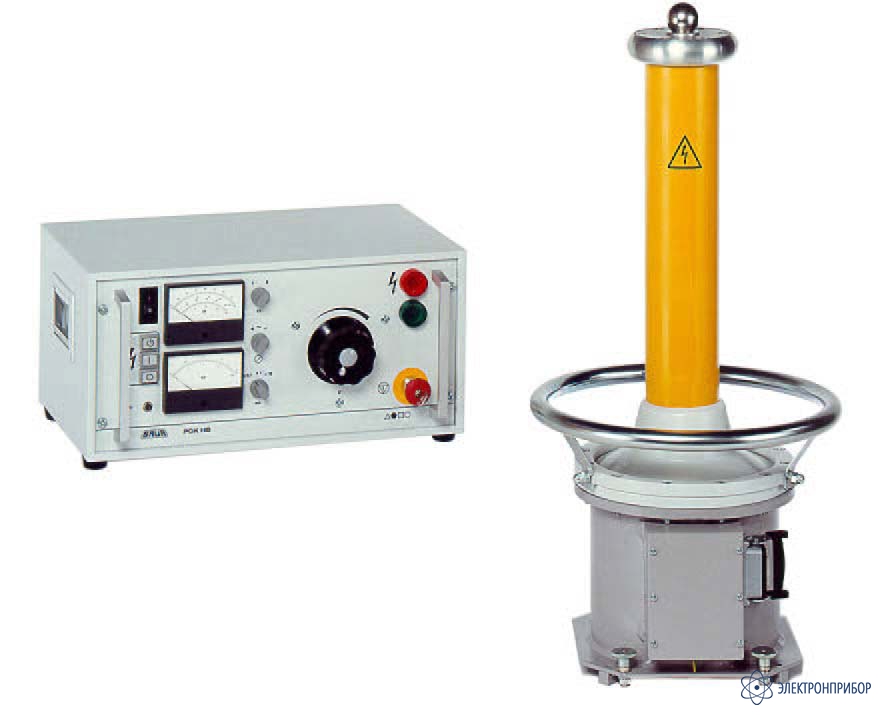

    Состоящая из двух блоков испытательная установка PGK 150 формирует изменяемые по величине испытательные напряжения переменного тока промышленной частоты или напряжения постоянного тока положительной или отрицательной полярности.

    Рабочий блок в конструкции под 19-дюймовую аппаратную стойку имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.

    Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.

    Особенности установки высоковольтной испытательной PGK150:

    • Не требующая технического обслуживания конструкция;
    • Регулируемое выходное напряжение;
    • Обеспечение эксплуатационной безопасности;
    • Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
    • Индикация напряжения: двухдиапазонный аналоговый прибор;
    • Измерение тока: трехдиапазонный аналоговый прибор, декадный переключатель;
    • Защита от перегрузки.
  • Технические характеристики установки высоковольтной испытательной PGK150:

    Параметр RGK 150HB RGK 150/5HB
    Максимальное выходное напряжение, кВ
    -Переменного тока
    -Постоянного тока

    110
    150

    110
    150
    Диапазон измерения напряжение, кВ 0-110
    0-150
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Максимальная сила выходного тока не более, мА
    -Переменного тока
    -Постоянного тока

    9
    4

    50
    18
    Ток короткого замыкания не более, мА
    -Переменного тока
    -Постоянного тока

    23
    20

    108
    77
    Диапазоны измерений силы тока (тока утечки), мА 0,2-2
    2-20
    0,4-4
    4-40
    1-10
    10-100
    1,11-11,1
    11,1-111
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Напряжение / Частота сети от 198 до 242В / ОТ 45 ДО 60 Гц
    Потребляемая мощность не более, В·А
    -Нормальная работа
    -Режим КЗ

    1380
    2650

    5750
    11700
    Габаритные размеры блока управления, мм (ШхВхГ) 502 х 241 х 290 502 х 580 х 480
    Габаритные размеры высоковольтного блока (Высота / Диаметр), мм 1450/455 1530/640
    Масса блока управления, кг 17 51
    Масса высоковольтного блока, кг 83 180
    Изоляция между выводами (кроме высоковольтных) и корпусомa
    -Электрическая прочность (50 Гц, 1 мин), В
    -Сопротивление изоляции, МОм

    1500
    5
    Рабочие условия эксплуатация:
    -Температура окружающего воздуха, °С
    -Относительная влажность, %
    -Атмосферное давление, кПа

    от 0 до + 45
    до 90 без конденсации
    от 86,7 до 106,7
    Устойчивость к условия транспортирования Группа "3" ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °С и относительной влажности до 95% при 30 °С
  • Комплект поставки PGK150

    Наименование Количество
    1 Высоковольтный блок 1
    2 Блок управления 1
    3 Разрядная штанга, 27 кВ 1
    4 Соединительный кабель установка-модуль управления, 5м 1
    5 Кабель заземления, 3 м 1
    6 Высоковольтный кабель с клещами, 2,5 м 1
    7 Кабель питания 1
    8 Руководство по эксплуатации 1
  • Модификации PGK150

    Подберите модификацию по параметрам

    Максимальная сила выходного переменного тока
    Максимальная сила выходного постоянного тока
    Ток короткого замыкания (переменный ток)
    Ток короткого замыкания (постоянный ток)
    Диапазоны измерения тока утечки, мА
