PGK-80, PGK80

Установки для высоковольтных испытаний изоляции

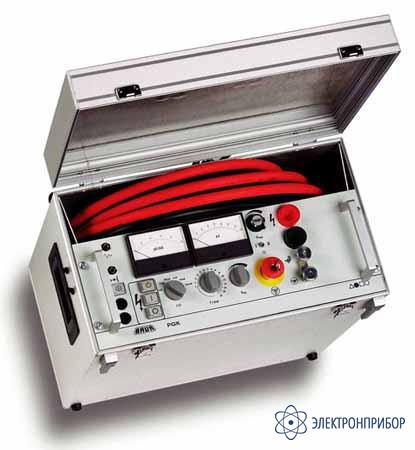

PGK 80 — компактная испытательная установка (до 80 кВ)

Код товара: 24539
  • Назначение установки PGK 80:

    Портативная высоковольтная установка PGK 80 для формирования напряжения отрицательной полярности до 80 кВ. Предназначена для испытаний кабелей с бумажно-масляной изоляцией и оболочки кабелей с изоляцией из сшитого полиэтилена в высоко- вольтных сетях. Высокое напряжение формируется посредством высоковольтного трансформатора и умножителя напряжения. Высоковольтная установка помещается в переносном футляре с ручками и ремнем.

    Особенности установки PGK 80:

    • плавно регулируемое выходное напряжение
    • измерение напряжения производится непосредственно на высоковольтном выходе
    • таймер на 1 - 30 мин
    • высокочувствительное измерение тока
    • высокий ток короткого замыкания
    • обеспечение эксплуатационной безопасности в соответствии со стандартом VDE 0104
    • защита от перенапряжений переходного процесса
    • безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки
    • возможность подключения Y/t-графопостроителя для записи тока
    • интегрированное разрядное устройство работает автоматически. Разрядный резистор для максимальной разрядной энергии 8000 Вт. При сбое электропитания разрядное устройство срабатывает автоматически.
  • Технические характеристики установки PGK 80:

    Параметр Значения
    Максимальное постоянное испытательное напряжение 80 кВ
    Диапазон измерения тока 1 мкА/ 10 мкА/ 100 мкА;
    1 мА/ 10 мА/ 100 мА
    Максимально допустимый ток (в режиме КЗ) 20 мА DC
    Мощность максимальная 1400 ВА
    Наименьший считываемый ток 20 нА
  • Комплект поставки PGK 80

    Наименование Количество
    1 Высоковольтный испытательный прибор постоянного тока 1
    2 Высоковольтный соединительный кабель, 2,5 м, несъемный 1
    3 Высоковольтный соединительный кабель, длина 5 м, несъемный 1
    4 Провод заземления, 3 м, с зажимом заземления 24 мм 1
    5 Провод рабочего заземления для измерения тока, 4 м 1
    6 Руководство по эксплуатаци 1
    7 Штанга разрядная, ES 70, 12 кВт*с 1
