PGK25, PGK-25

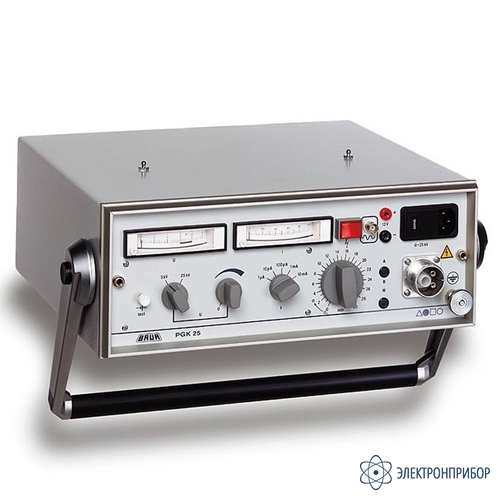

PGK 25 — компактная испытательная установка (до 25 кВ)

Сохранить в PDF Распечатать
  • Назначение установки PGK 25:

    Портативная высоковольтная установка PGK 25 для формирования напряжения отрицательной полярности до 25 кВ предназначена для испытаний кабелей с бумажно-масляной изоляцией и оболочки кабелей с изоляцией из сшитого полиэтилена в высоковольтных сетях. Высокое напряжение формируется посредством высоковольтного трансформатора и умножителя напряжения. Высоковольтная установка помещается в переносном футляре с ручками и ремнем.

    Особенности установки PGK 25:

    • плавно регулируемое выходное напряжение
    • измерение напряжения производится непосредственно на высоковольтном выходе
    • таймер на 1 - 30 мин
    • высокочувствительное измерение тока
    • высокий ток короткого замыкания
    • обеспечение эксплуатационной безопасности в соответствии со стандартом VDE 0104
    • защита от перенапряжений переходного процесса
    • безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки
    • возможность подключения Y/t-графопостроителя для записи тока
    • интегрированное разрядное устройство работает автоматически. Разрядный резистор для максимальной разрядной энергии 8000 Вт. При сбое электропитания разрядное устройство срабатывает автоматически.
  • Технические характеристики установки PGK 25:

    Параметр Значения
    Максимальное постоянное испытательное напряжение 25 кВ
    Диапазон измерения тока 1 мкА/ 10 мкА/ 100 мкА;
    1 мА/ 10 мА/ 100 мА
    Максимально допустимый ток (в режиме КЗ) 2 мА DC
    Мощность максимальная 1200 ВА
    Наименьший считываемый ток 50 нА
    Дополнительный источник питания аккумулятор 12 В; 6,5 А/ч
  • Комплект поставки PGK 25

    Наименование Количество
    Установка PGK 25 1
    Высоковольтный соединительный кабель 2,6 м 1
    Кабель заземления 2,5 м с зажимом типа струбцина 24 мм 1
    Кожаная сумка для высоковольтного соединительного кабеля 1
    Сетевой кабель 1
    Руководство по эксплутации на русском языке 1

    Доплнительная комплектация

    Наименование Цена
    Кожаная сумка для установки По запросу
    Соединительный кабель для подключения аккумуляторных батарей, 5 м По запросу
    Штанга разрядная, ES 45 6 кВт*с По запросу
