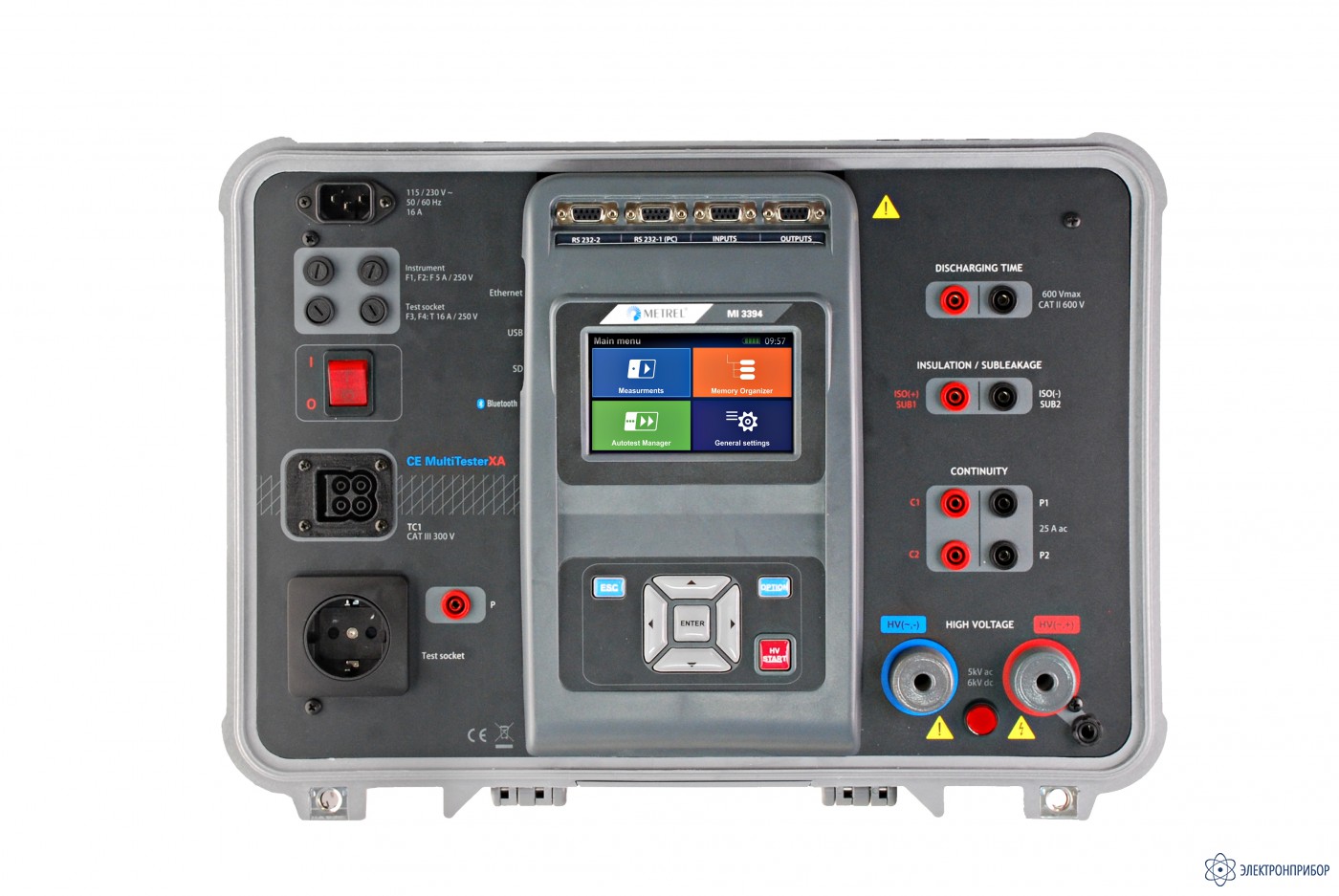

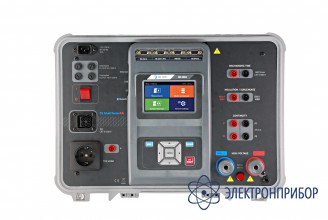

MI 3394 — испытательная установка

Сохранить в PDF Распечатать
  • Описание испытательной установи MI 3394:

    Установка MI 3394 позволяет провести испытания электрической прочности изоляции, измерить сопротивление проводников и изоляции, мощность, потребляемую оборудованием и другие параметры.

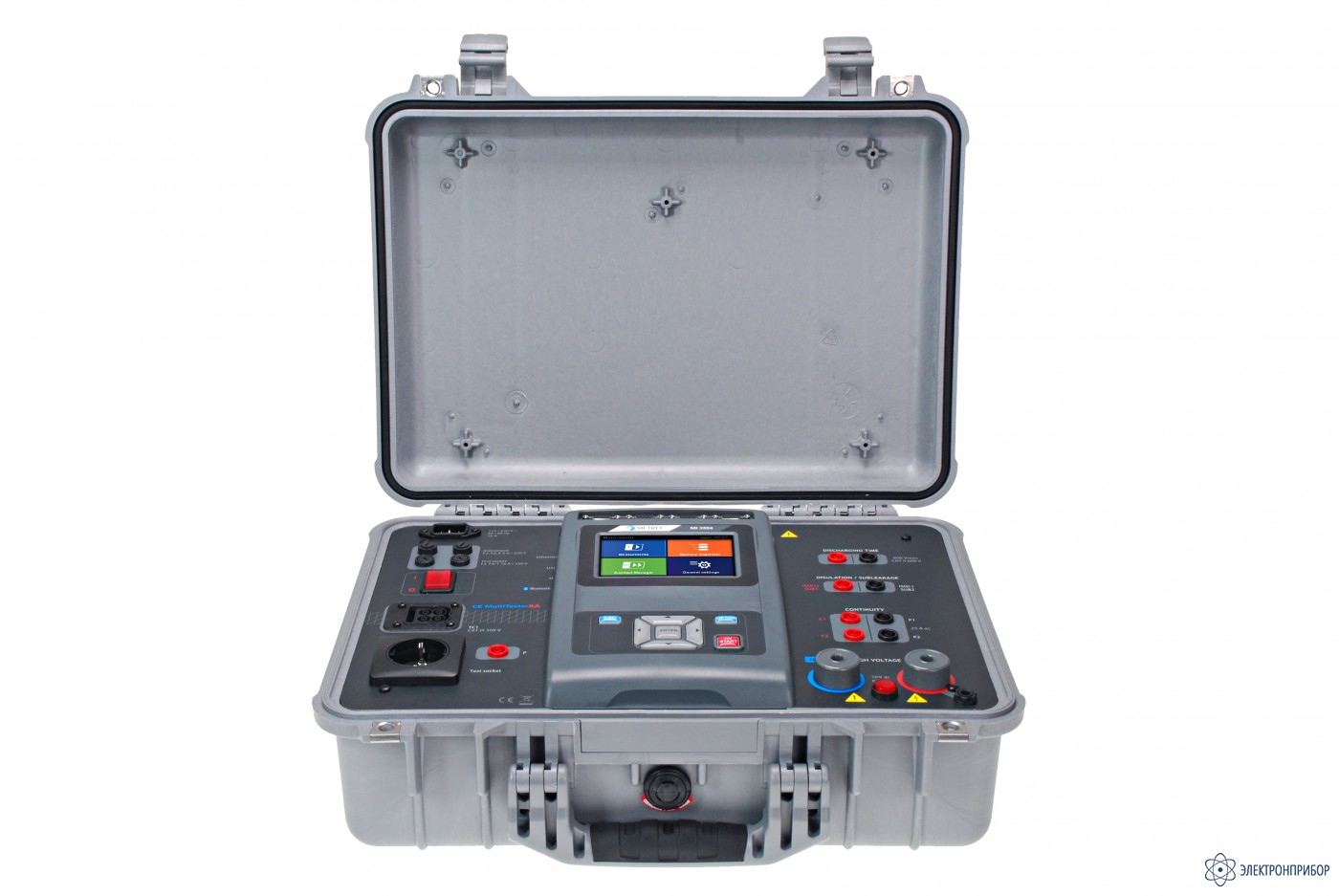

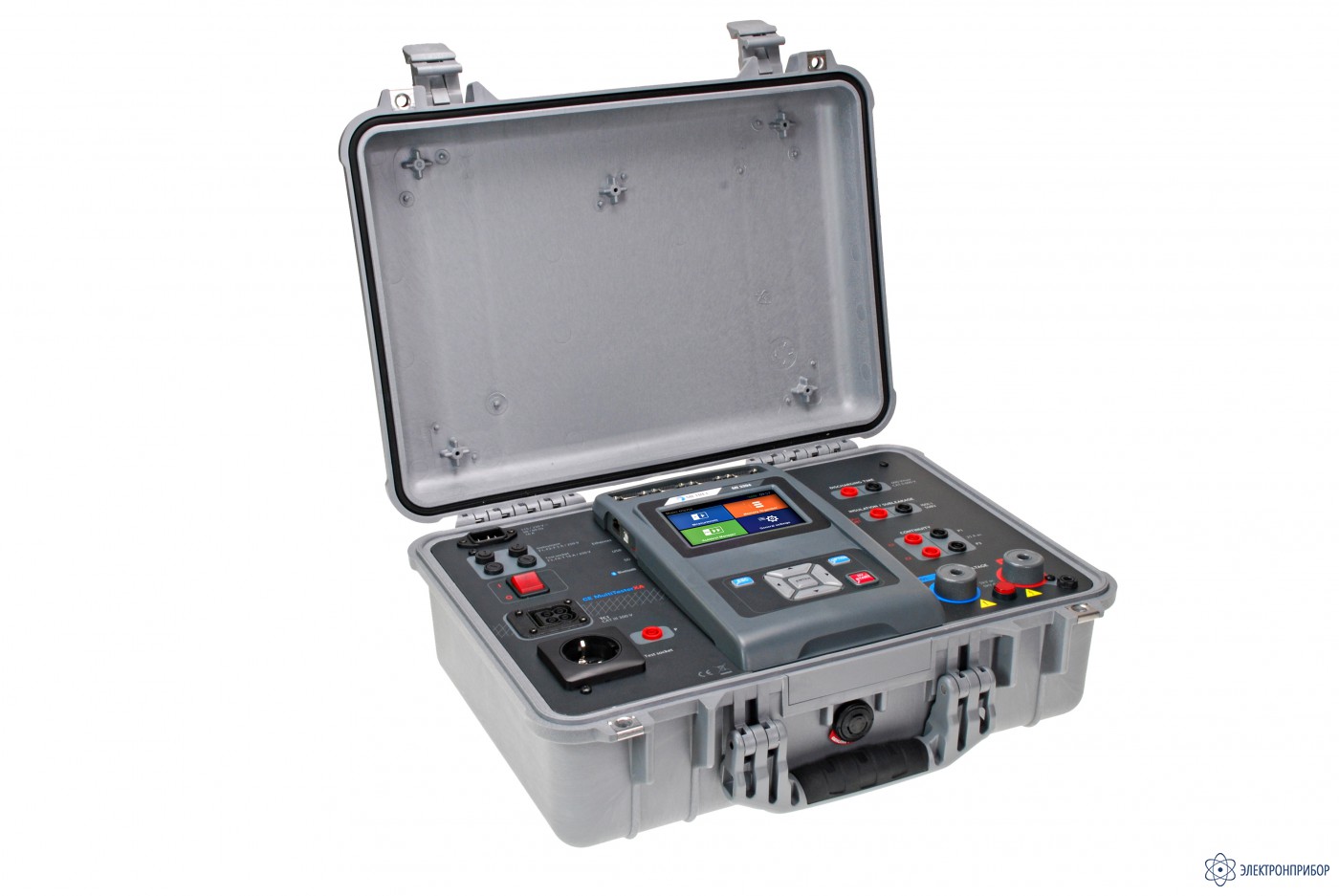

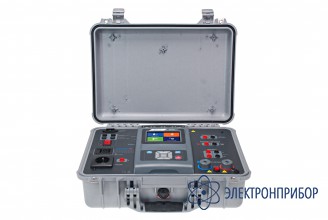

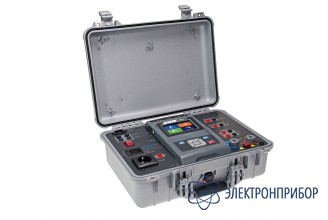

    Установка выполнена в виде чемодана, что позволяет применять ее в полевых условиях.

    Функции испытательной установи MI 3394:

    • Испытание электрической прочности изоляции переменным и постоянным напряжением,
    • Измерение сопротивления изоляции,
    • Измерение токов утечки,
    • Проверка непрерывности защитных проводников,
    • Измерение потребляемой электрооборудованием мощности,
    • Измерение времени разряда блока питания оборудования.

    Особенности испытательной установи MI 3394:

    • Возможность автоматического тестирования,
    • Цветной сенсорный экран,
    • Использование карт памяти microSD до 32 ГБ,
    • Многообразие интерфейсов для передачи данных – RS232, USB, Bluetooth, Ethernet,
    • Возможность удаленного управления прибором.
  • Технические характеристики испытательной установи MI 3394:

    Функции Диапазон измерений Разрешение Погрешность измерений
    Высоковольтные испытания. Испытательное напряжение переменного тока 0,001…1,999 кВ
    2,00…5,99 кВ
    0,001кВ
    0,01 кВ
    ±(3% от измер.)
    ±(3% от измер.)
    Высоковольтные испытания. Испытательное напряжение постоянного тока 0,001…1,999 кВ
    2,00…6,99 кВ
    0,001кВ
    0,01 кВ
    ±(3% от измер.)
    ±(3% от измер.)
    Целостность защитного проводника
    (Ток 0,2, 4, 10 и 25 A)
    0,00 …19,99 Ом
    20,0 … 99,9 Ом
    100,0…199,9 Ом
    200…999 Ом
    0,01 Ом
    0,1 Ом
    0,1 Ом
    1 Ом
    ±(2% от измер. + 2 ед. мл. р.)
    ±(3% от измер.)
    ±(5% от измер.)
    индикация
    Сопротивление изоляции (испытательное напряжение 250, 500, 1000 В) 0,00…19,99 MОм
    20,0…199,9 MОм
    0,01 MОм
    0,1 MОм
    ±(3% от измер. + 2 ед. мл. р.)
    ±(5% от измер.)
    Ток утечки 0,00…19,99 мA 0,01 мA ±(3% от измер. + 3 ед. мл. р.)
    Активная, реактивная, полная мощность 0…999 Вт, ВАР, ВА
    1,00…3,70 Вт, ВАР, ВА
    1 Вт, ВАР, ВА
    10 Вт, ВАР, ВА
    ±(5% от измер. + 5 ед. мл. р.)
    ±(5% от измер.)
    Напряжение 0,1…264 В 0,1 В ±(3% от измер. + 10 ед. мл. р.)
    Ток 0,00 … 16,00 А 0,01А ±(3% от измер. + 5 ед. мл. р.)
    THD U, THD I 0,0… 99,9 % 0,1 % ±(5% от измер. + 5 ед. мл. р.)
    Питающее напряжение 230 В, 50 Гц
    Категория перенапряжения 600 В CAT II
    Класс защиты I
    Подключение к ПК RS 232 (4 порта), USB, Bluetooth, Ethernet
    Масса 17 кг
  • Комплект поставки MI 3394

    Наименование Количество
    1 Прибор CE MultiTesterXA 1
    2 Высоковольтные пистолеты с кабелем 2 м 2
    3 Измерительные проводники 2,5 м 4
    4 Измерительный проводник 1,5 м 1
    5 Зажимы «крокодил» 5
    6 Кабель питания 1
    7 Сумка 1
    8 Кабель RS232 1
    9 Кабель USB 1
    10 ПО Metrel ES Manager на CD 1
    11 Руководство по эксплуатации 1
