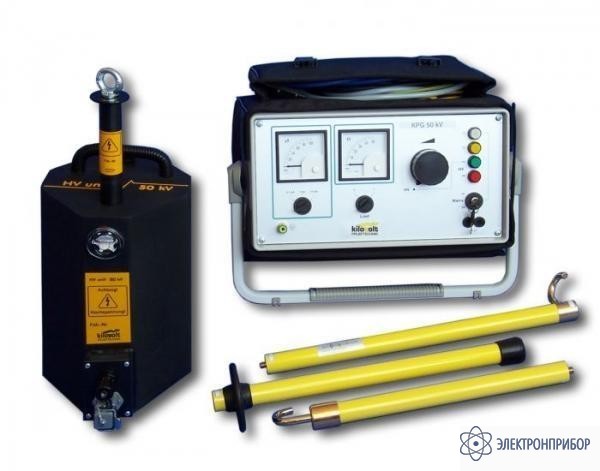

KPG 50kV — установка для испытания кабеля

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение установки для испытания кабелей KPG 50кВ:

    Установка KPG 50кВ была разработана для испытания силовых кабелей среднего напряжения.
    Установка для испытания кабелей KPG 50кВ имеет небольшую массу и высокую выходную мощность, благодаря компактному дизайну, она идеально подходят для использования в полевых условиях. Разделенные функциональный и высоковольтный блок, переключатель с ключом, блокировка включения и цепь защитного заземления обеспечивают максимальную безопасность при использовании KPG 50кВ для испытания кабелей.

    Особенности установки для испытания кабелей KPG 50кВ:

    • Испытание кабелей и кабельных соединений перед вводом в эксплуатацию
    • Испытание кабеля при повторном вводе в эксплуатацию кабельных систем
    • Регулярное профилактическое испытание кабелей
    • Испытание электрооборудования
    • Легкое управление
    • Прочная конструкция, малая масса
    • Модульный дизайн
    • Быстрая настройка тестирования в полевых условиях
    • Отключение при перегрузке по току
    • Защита от перегрузки по напряжению
    • Измерение напряжения прямо на высоковольтном выходе
    • Цепь защитного заземления
  • Технические характеристики установки для испытания кабелей KPG 50кВ:

    Параметр Значение
    Источник питания Работа от электрической сети, выбор 115/230 В; 50/60 Гц
    Выходное напряжение плавно регулируемое 0 ... 50 кВ постоянного тока отрицательная полярность
    Номинальный выходной ток при максимальном выходном напряжении 6 мА
    Отключение при перегрузке по току > 8 мА
    Диапазон измерений напряжения 0 ... 50 кВ
    Диапазоны измерения тока 100 мкА / 1 мА / 10 мА
    Потребляемая мощность 900 ВА максимум
    Диапазон рабочих температур -25 °C ... +55 °C
    Температура хранения -40 °C ... +70 °C
    Масса
    Функциональный блок (кг) 13
    Высоковольтный блок (кг) 17
    Габариты
    Функциональный блок (см) 37 x 20 x 28
    Высоковольтный блок (см) 21 x 38 x 31 см
  • Комплект поставки KPG 50kV

    Наименование Количество
    Установка для испытания кабеля KPG 50kV 1
    Функциональный блок с защитной сумкой и местом для хранения кабеля 1
    Высоковольтный блок с высоковольтным креплением 1
    Высоковольтный соединительный кабель, длина 2 метра 1
    Соединительный кабель, для соединения высоковольтного блока и функционального блока, длина 3 метра 1
    Кабель заземления для станционного заземления, длина 3 метра 1
    Кабель заземления для защитного заземления, длина 3 метра 1
    Шнур питания 1
    Штанга заземления и разрядки, съѐмная, с кабелем заземления и сумкой 1
    Пакет обновления 1
    Руководство пользователя 1

    Доплнительная комплектация

    Наименование Цена
    Контейнер для транспортировки установки KPG По запросу
    Таймер 1...60 минут По запросу
