ИТА1М, ИТА-1-М, ИТА 1 М

Установки для высоковольтных испытаний изоляции

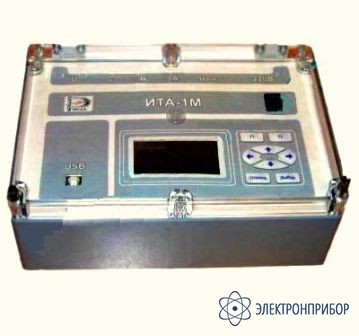

ИТА-1М — прибор контроля качества твердой изоляции электроустановок по измеренной динамике токов абсорбции

Код товара: 24463
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      55516-13 до 03.09.2024

    Назначение прибора ИТА-1М:

    Прибор ИТА-1М предназначен для контроля качества твердой изоляции электроустановок (ТИЭ). Диагностические функции ИТА-1М основаны на измерении зависимости IАБС=f(t), величины тока абсорбции IАБС в ТИЭ от времени приложения к ней фиксированного по величине испытательного напряжения постоянного тока. Затем к IАБС=f(t) применяют известные критерии, по которым выполняют косвенную оценку состояния ТИЭ по следующим критериям: «Хорошее»; «Удовлетворительное»; «Неудовлетворительное»; «Критическое». Ниже приведены основные характеристики ИТА-1М.

    Показатели конкурентоспособности:

    Показатели конкурентоспособности требуют внимательного анализа.

    Во-первых, в 2009 г исполняется 10-и летний юбилей с момента натурных испытаний первого варианта «ИТА», комплектуемого персональным компьютером. Последующие годы эксплуатации нескольких модифицированных версий «ИТА-1К» позволили накопить как опыт эксплуатации средства измерений тока абсорбции в твердой изоляции, так и базу данных, использованную при формировании критериев оценки текущего состояния твердой изоляции, которые позволили нам объективно оценить текущее состояние твердой изоляции и предотвратить аварийную ситуацию на нескольких электроустановках различного класса напряжений.

    Во-вторых, последняя версия «ИТА-1М» в микропроцессорном варианте исполнения лишена того очевидного недостатка, которым обладала аппаратура ИТА-1К, а именно, приблизительно в 4 раза (с 9 кг до 2,5 кг) снижена масса эксплуатируемого «ИТА-1М» и, как следствие, повышена оперативность (приблизительно в 2 раза по сравнению с ИТА-1К) и безопасность выполнения измерений с подъемом на высоту.

    В-третьих, в 2008 г ИТА-1М, приобрел новый, имеющий правовую защиту, исключительно ценный диагностический показатель, - способность оценки состояния твердой изоляции тех элементов электроустановки, к которым, из-за конструктивных особенностей электроустановки, невозможно непосредственное подключение любого средства измерений или диагностики.

    В-четвертых, за десять лет, разработчиками средств измерений типа «ИТА» и интенсивными их пользователями, накоплен уникальный опыт диагностики состояния твердой изоляции электроустановок по динамике токов абсорбции, который, как элемент авторского сопровождения прибора ИТА-1М, передается потенциальному его Пользователю. А это гарантирует успешную и продуктивную эксплуатацию ИТА-1М при диагностике состояния твердой изоляции электроустановок различного класса напряжений и функционального назначения.

    Правовая защита Прибора ИТА-1М подтверждена утвержденной заявкой на изобретение 2008146369. Устройство контроля качества твердой изоляции электроустановок с решением о выдаче патента, а это гарантирует, что приведенный выше пункт «в-третьих» не может быть реализован ни в одном из аналогов прибора ИТА-1М.

    Надеемся, что Вам, как потенциальному Пользователю средства диагностики состояния твердой изоляции по динамике токов абсорбции, не составит большого труда провести сопоставительный анализ технических показателей и диагностических качеств ИТА-1М с рекламируемыми аналогами и сделать правильный выбор.

    Основные отличия от аналогов:

    • Возможность обнаружения очень опасного дефекта (желто-бурого налета на внутренней поверхности покрышки вводов), что недоступно для других средств измерений и методов диагностики;
    • Реализована защита от атмосферных осадков;
    • Введена регламентируемая последовательность измерений токов IАБС, позволяющая достоверно локализовать дефектную изоляцию диагностируемого оборудования;
    • Увеличена степень помехозащищенности;
    • Повышена безопасность эксплуатации;
    • Измерение в течение до 20 минут зависимости IАБС=f(t) позволяет с высокой гарантией выявить в твердой изоляции дефекты на начальной стадии их развития;
    • Четыре канала одновременного измерения величины тока абсорбции и один канал измерения величины приложенного испытательного напряжения.
  • Технические характеристики прибора ИТА-1М:

    Параметр Значения
    Испытательное напряжение постоянного тока
    - уровень 1, U01 ИСП, В
    - уровень 2, U02 ИСП, В

    1000 ±30
    2500 ±75
    Диапазон измерения тока каналами А, В и С, I, А 3 x10-9 ÷ 2,5 x10-5
    Погрешности измерения тока, dI0,% ± [5 + 5,5·10-3 × (IК/IХ-1)]
    Габаритные размеры, мм, не более 265 × 190 × 95
    Масса, кг, не более 2,5
    Питание: напряжение, U, В; (частота, Гц) 220 ±11, (50 ±0,5)
    Общая потребляемая мощность, Вт, не более 15
    Средний срок службы, лет, не менее 5
    Выделенный канал измерения сопротивления 0,040 ÷ 400 ГОм
    Выделенный токовый канал, А (0,003 ÷ 140)×10-6
    Выход на рабочий режим 0,1 сек
