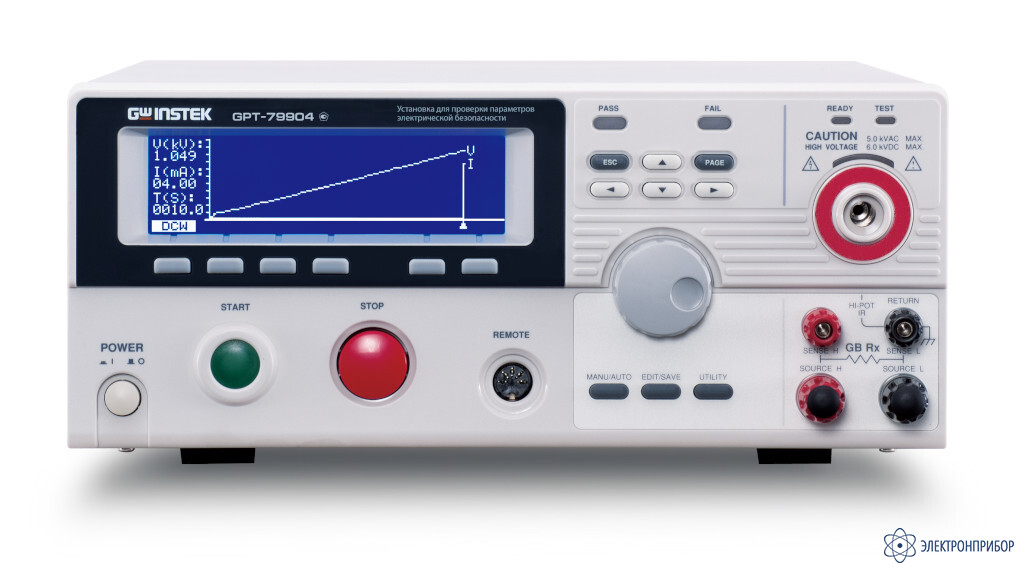

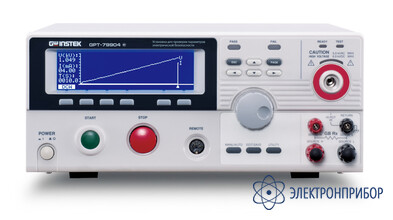

GPT-79904 — пробойная установка многофункциональная

Сохранить в PDF Распечатать
  • Особенности измерителя параметров безопасности электрооборудования GPT-79904

    • Представление результатов тестирования в виде графика
    • Выходная мощность до 500 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования
    • Испытание переменным напряжением до 5 кВ частота 50 Гц
    • Испытание постоянным напряжением до 6 кВ
    • Измерение сопротивления изоляции
    • Измерение сопротивления заземления и низкоомных цепей
    • Высокое разрешение: 1 мкА - по току, 2 В – по напряжению
    • Установка высоковольтного Uтеста при отключенной нагрузке, регулировка высокого напряжения в ходе теста
    • Микропроцессорное управление, высокая стабильность Uтеста
    • 6 клавиш прямого выбора режимов (быстрота и удобство настроек)
    • Режимы тестирования: « Ручной»/ «Авто» (таймер)
    • Графический матричный дисплей с подсветкой (240х64)
    • Световая и звуковая индикация (состояние, результат теста)
    • Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов., результат теста)

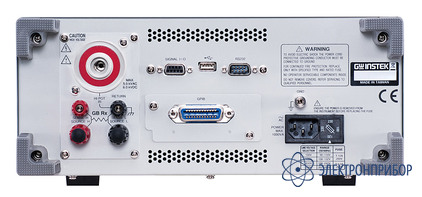

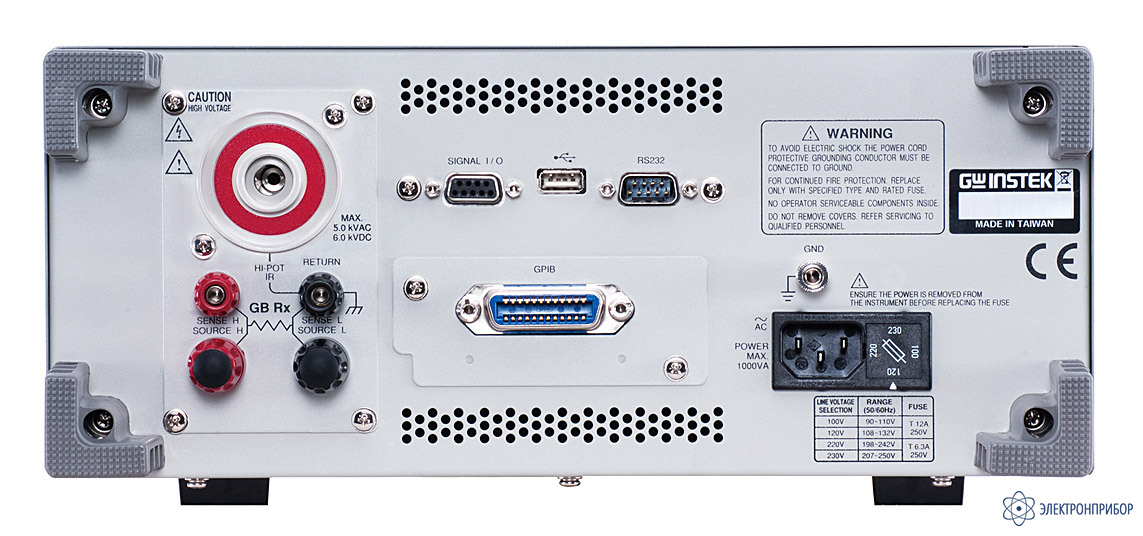

    • Дублирование выходов на задней панели
    • Память: 100 ячеек для записи профилей
    • Интерфейс: RS-232, USB, GPIB (опция)
  • Технические характеристики измерителя параметров безопасности электрооборудования GPT-79904

    Параметр Значение
    Испытание переменным током
    Испытательное напряжение 0,1 кВ…5 кВ; частота 50/60 Гц (в зав. от сети питания)
    Погрешность установки ±(1 % + 5 В); 2 В (разрешение)
    Диапазон установки тока 0,001 мА…100 мА
    Погрешность установки ±(1,5 % + 30 ед. мл. разряда) < 1,11 мА
    ±(1,5 % + 3 ед. мл. разряда) ≥ 1,11 мА
    1 мкА (разрешение)
    Испытание постоянным током
    Испытательное напряжение 0,1 кВ…6 кВ
    Погрешность установки ±(1 % + 5 В); 2 В (разрешение)
    Диапазон установки тока 0,001 мА…20 мА
    Погрешность установки ±(1,5 % + 30 ед. мл. разряда) < 1,11 мА
    ±(1,5 % + 3 ед. мл. разряда) ≥ 1,11 мА
    1 мкА (разрешение)
    Измерение сопротивления изоляции
    Тестовое напряжение 50-1000 В, постоянное
    Погрешность установки ±(1 % + 5 В); 50 В (разрешение)
    Диапазон измерений 0,001 ГОм…50 ГОм
    Погрешность измерения ±5…15%
    Измерение сопротивления низкоомных цепей
    Тестовое напряжение 6 Вмакс, частота 50/60 Гц
    Тестовый ток 3 А…32 А
    Диапазон измерений 0,1…650 мОм
    Разрешение 0,1 мОм
    Погрешность измерений ±(1 % + 2 мОм)
    Детектор токов утечки
    Диапазон установки 2…200 мА (Uперем.); 2…40 мА (Uпост.)
    Общие данные
    Время испытания 0,5…999,9 с (таймер) или непрерывно
    Дисплей ЖК-индикатор, графический (240х64)
    Память 100 ячеек (запись/ вызов профилей теста с букв-цифр.
    обозначением шагов)
    Напряжение питания 100 / 120 / 220 / 230 В, 50 / 60 Гц
    Интерфейс RS-232, USB, GPIB-опция
    Габаритные размеры, масса 330 х 150 х 587 мм, 27 кг
  • Комплект поставки GPT-79904

    Наименование Количество
    Установка комплексная для проверки параметров электробезопасности GPT-79904 1
    Комплект измерительных проводов 1
    Шнур питания 1
    Руководство по эксплуатации 1
