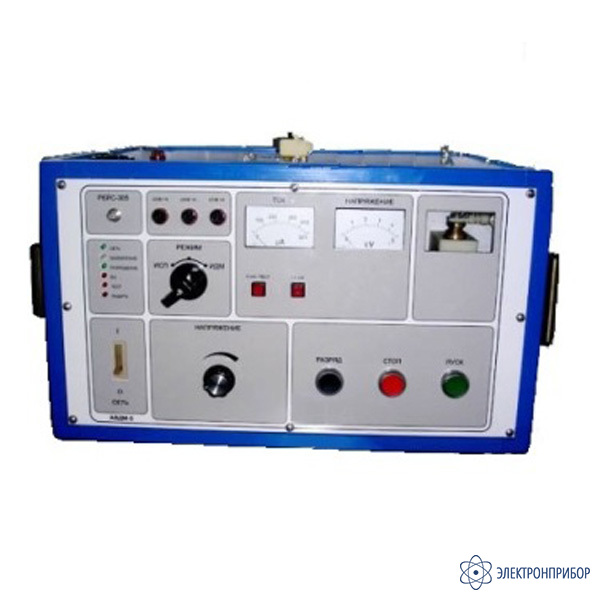

АВДМ 5, АВДМ5

АВДМ-5 — аппарат высоковольтный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение аппарата АВДМ-5:

    Аппарат высоковольтный АВДМ-5 предназначен для проведения испытаний изоляции проводов и кабелей связи, а также низковольтных силовых кабелей повышенным выпрямленным напряжением и определения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра РЕЙС-305.

    Условия эксплуатации аппарата АВДМ-5:

    • Температура воздуха от минус 30 ºС до плюс 40 ºС;
    • Относительная влажность до 80 % при температуре плюс 25 ºС;
    • Атмосферное давление 530 - 800 мм рт. ст.

    Устройство и принцип работы аппарата АВДМ-5:

    Аппарат высоковольтный АВДМ-5 конструктивно состоит из трех частей, объединенных общим корпусом:

    • Высоковольтного испытательного аппарата;
    • Импульсного генератора;
    • Адаптера дугового разряда.

    Контроль выходного напряжения ведется по системе измерения высокого напряжения, которая всегда индицирует амплитудное значение выходного напряжения.

    Контроль выходного тока в режиме "ИСПЫТАНИЕ" ведется по аналоговому миллиамперметру с тремя пределами измерения - 50 мА, 5 мА и 0,5 мА. При этом предел 50 мА включен постоянно, а для включения других двух пределов необходимо нажать соответствующие кнопки.

    При выключении высокого напряжения или срабатывании защиты по току (45+-3мА) замыкатель внутри блока заземляет высоковольтный вывод. При этом разряд объекта испытания (кабеля) происходит через разрядное сопротивление и контролируется по киловольтметру.

    Кнопка "5мА" с фиксацией имеет еще одно назначение - включает режим "ТЕСТ". В этом случае срабатывание защиты по току происходит при 5÷7 мА.

    Рабочее положение аппарата АВДМ-5 - вертикальное.

  • Основные технические данные аппарата АВДМ-5:

    Параметр Значения
    Напряжение питания частотой 50 Гц, В 220 ± 22
    Максимальная потребляемая мощность, кВА 1
    Максимальное выходное выпрямленное напряжение, кВ, не менее 4,5
    Максимальный выходной ток в режиме "ИСПЫТАНИЕ", мА, не менее 47 ± 3
    Максимальная запасаемая энергия разряда в режиме "ИДМ", Дж, не менее 500
    Относительная погрешность измерения выходного напряжения, %, не более 3
    Относительная погрешность измерения выходного тока, %, не более 3
    Диапазон измерения расстояния до места повреждения методом дугового разряда, м разряда, м 40 - 30000
    Относительная погрешность измерения расстояния до места повреждения, %, не более 0,2
    Габаритные размеры, мм, не более 510 x 150 x 500
    Масса, кг, не более 39
  • Комплект поставки АВДМ-5

    Наименование Количество
    1. Аппарат АВДМ-5 1
    2. Кабель питания с разъемом 1
    3. Кабель соединительный высоковольтный 1
    4. Провод заземления 1
    5. Паспорт 1
  • Дополнительная комплектация АВДМ-5

    • 119 888 руб.
      Добавить к заказу

      РЕЙС-305, цифровой рефлектометр

      Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых кабельных линиях.
