Установки для высоковольтных испытаний изоляции

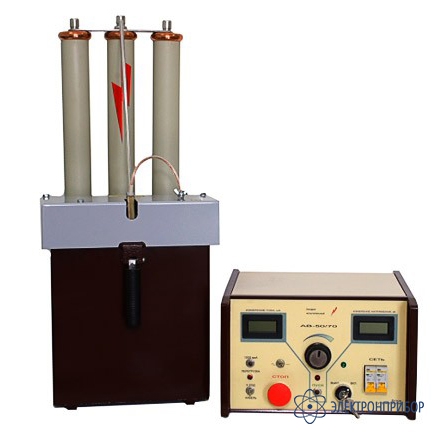

АВ-50/70 — аппарат испытательный высоковольтный

Сохранить в PDF Распечатать
  • Назначение аппарата испытательного высоковольтного АВ-50/70:

    Аппарат испытательный высоковольтный АВ-50/70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.

    Аппарат позволяет выполнять, в кратковременном режиме, предварительное прожигание кабеля с использованием токоограничивающего резистора (оговаривается в заказе) В таком исполнении аппарат имеет в названии букву «П».

    Аппарат может быть использован как источник высокого напряжения в испытательных комплексах при испытаниях: кабелей с изоляцией из сшитого полиэтилена частотой 0,1 Гц; при испытаниях электрозащитных средств.

    Аппарат рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

  • Технические характеристики аппарата испытательного высоковольтного АВ-50/70:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220±10%
    Параметры аппарата на выпрямленном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети:
    - наибольшее испытательное напряжение, кВ
    - максимальный измеряемый ток, мА


    70
    30
    Параметры аппарата на переменном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети:
    - наибольшее испытательное напряжение (действующее значение), кВ
    - наибольший измеряемый ток (действующее значение), мА


    50
    40
    Потребляемая мощность, кВА, не более        2,0
    Приведенная погрешность измерения выходного напряжения и тока, %, не более 3,0
    Масса, кг, не более:
    - блок управления
    - блок высокого напряжения

    15
    35
    Габаритные размеры:
    - блок управления
    - блок высокого напряжения

    320х200х355
    270х295х660
    Средний срок службы 10 лет
  • Комплект поставки АВ-50/70

    Наименование Количество
    1 Блок управления 1
    2 Блок высокого напряжения 1
    3 Кабель сетевой 1
    4 Провод заземления 2
    5 Провод высоковольтный 1
    6 Руководство по эксплуатации 1

    Дополнительная комплектация АВ-50/70:

    (Поставляется за отдельную плату)

    Наименование
    1 Резистор токоограничивающий
