АИСТ 100М, АИСТ100М, АИСТ-100-М

Установки для высоковольтных испытаний изоляции

АИСТ 100М — аппарат для испытания диэлектриков с сухим трансформатором

Код товара: 49560
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      64708-16 до 12.08.2026

    Описание аппарата испытания диэлектриков с сухим трансформатором АИСТ 100М:

    Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М с "сухим" трансформатором предназначена для испытания электрооборудования высоким напряжением переменного тока промышленной частоты до 100 кВ.

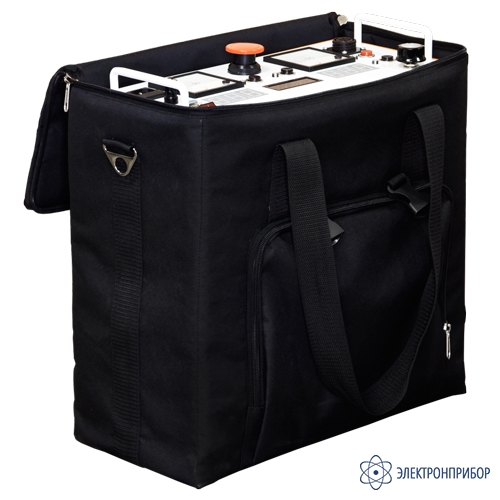

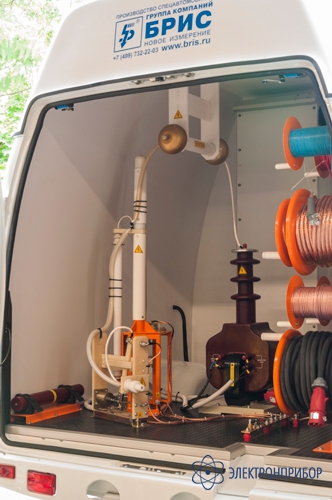

    Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М с "сухим" трансформатором поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.

    Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 100М с "сухим" трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.

    Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 5кВА / 50мА; 10кВА / 100мА; 15кВА / 150мА; 20кВА / 200мА; 25кВА / 250мА.

    В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 100М с "сухим" трансформатором могут незначительно отличаться от фактически приобретенного изделия.

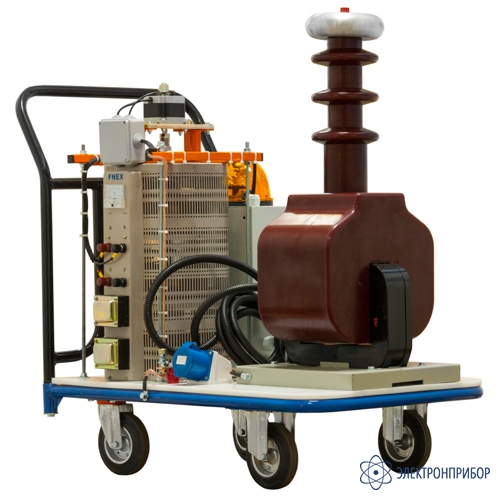

    В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.

  • Технические характеристики аппарата испытания диэлектриков с сухим трансформатором АИСТ 100М:

    Параметр АИСТ 100М/100mA АИСТ 100М/150mA АИСТ 100М/200mA АИСТ 100М/250mA
    Максимальное значение тока нагрузки 100 мА 150 мА 200 мА 250 мА
    Диапазон переменного испытательного напряжения от 1 кВ до 100 кВ
    Относительная погрешность измерения тока и напряжения не более 3%
    Режим испытаний ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения)
    Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний Есть (по просьбе заказчика)
    Высоковольтный трансформатор сухой необслуживаемый Есть
    Возможность транспортировки на легковом автомобиле в любом положении Есть
    Масса Пульт управления 13 кг
    Высоковольтный генератор 85 кг
    Габаритные размеры Пульт управления 390 х 390 х 185 мм
    Высоковольтный генератор 350 х 370 х 960 мм
  • Комплект поставки АИСТ 100М

    Наименование Количество

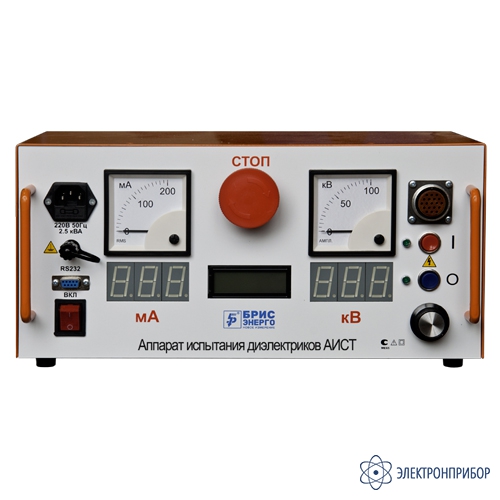

    1 Пульт управления 1
    2 Блок высоковольтный 1
    3 Кабель соединительный (пульт управления - блок высоковольтный) 1
    4 Кабель сетевого питания 1
    5 Провод заземления пульта управления 1
    6 Провод заземления блока высоковольтного 1
