АИП-70, АИП 70, АИП70

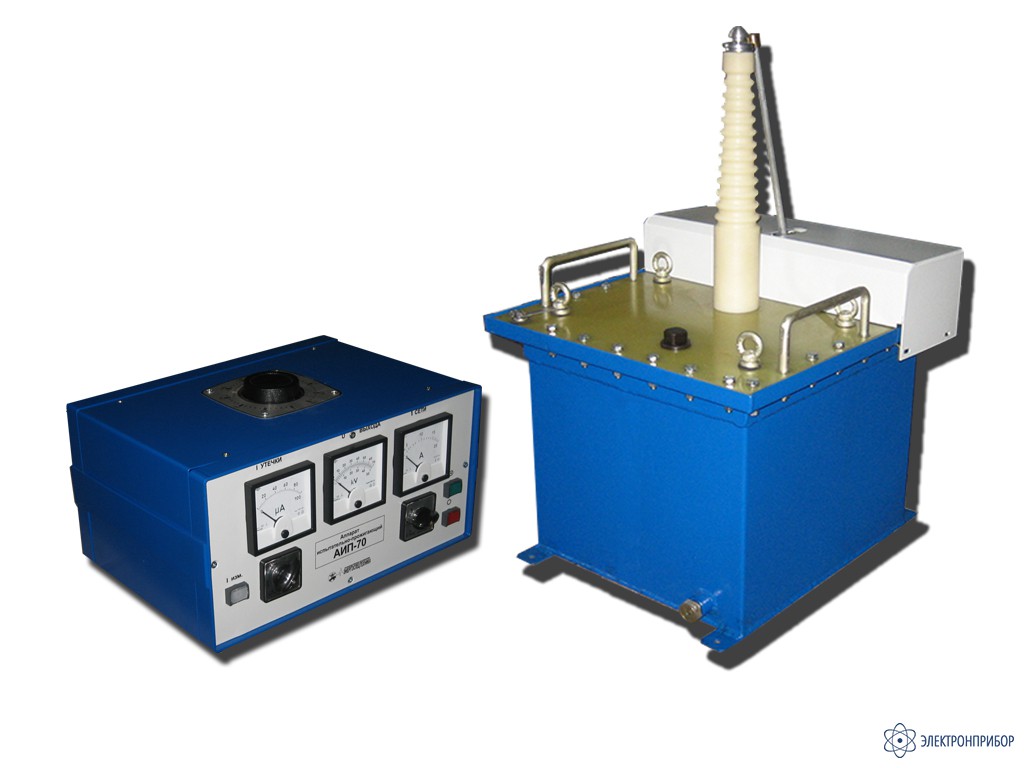

АИП-70 — установка для испытания и прожига изоляции силовых кабелей

Сохранить в PDF Распечатать
  • Назначение установки для испытания и прожига изоляции силовых кабелей АИП-70:

    Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.

    При повреждении кабеля в муфтах или при заплывающем пробое изоляции, величины пробивного напряжения прожигающих блоков, как правило, недостаточно. С помощью аппарата АИП-70 возможно поднять напряжение до состояния пробоя и снизить переходное сопротивление до величины, позволяющей использовать более мощный прожигающий блок. Специальная конструкция высоковольтного трансформатора аппарата обеспечивает устойчивое горение дуги в месте повреждения кабеля.

  • Технические характеристики установки для испытания и прожига изоляции силовых кабелей АИП-70:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока частотой 50 Гц, В от 182 до 242
    Потребляемая мощность, кВт, не более 2,2
    Рабочий диапазон выходного выпрямленного напряжения, амплитудное значение, кВ от 10 до 70
    Рабочий диапазон выходного переменного напряжения, действующее значение, кВ от 10 до 50
    Выходной переменный рабочий ток (действующее значение) в режиме КЗ на выходе аппарата, мА, не менее 40
    Масса, кг, не более 140
    Габаритные размеры блока управления, мм 386х260х230
    Габаритные размеры высоковольтного блока, мм 490х460х710
  • Комплект поставки АИП-70

    Наименование Количество
    1 Блок управления 1
    2 Блок высоковольтный 1
    3 Блок защиты 1
    4 Комплект соединительных проводов и кабелей 1
    5 Руководство по эксплуатации 1
    6 Программа и методика аттестации 1
  • Дополнительная комплектация АИП-70

    • 902 110 руб.
      Добавить к заказу

      АВН-70, активная высоковольтная нагрузка

      Устройство Активная высоковольтная нагрузка АВН-70, предназначено для проведения регламентных метрологических испытаний различных высоковольтных установок для проверки электрической прочности изоляции СКАТ-70, прожига изоляции силовых кабелей АИП-70, аппаратов испытания диэлектриков АИД-70М, АИД-70Ц.
