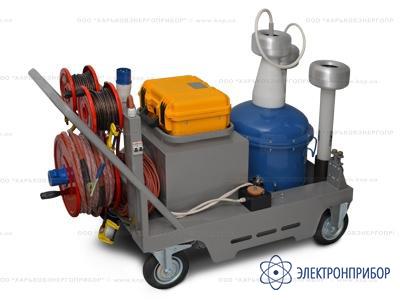

АИГ-100/100-17,5 — аппарат для испытания диэлектриков

Код товара: 34321
  • Назначение аппарата АИГ-100/100-17,5

    Аппарат для испытания диэлектриков АИГ-100/100-17,5 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 100 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением до 100 кВ частотой 50 Гц.

  • Условия эксплуатации аппарата АИГ-100/100-17,5

    Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

    Параметр Значение
    Температура окружающей среды, °C от +1 до +35
    Относительная влажность до 80% при температуре +25 °С
    Атмосферное давление 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)

    Технические характеристики аппарата АИГ-100/100-17,5

    Параметр Значение
    Наибольшее рабочее напряжение (действующее значение), кВ:
    - На выпрямленном напряжении в продолжительном режиме 100
    - На переменном напряжении в продолжительном режиме 100
    - На переменном напряжении в повторно-кратковременном режиме 100
    Максимальный рабочий ток, мА:
    - На выпрямленном напряжении в продолжительном режиме 130
    - На переменном напряжении в продолжительном режиме 110
    - На переменном напряжении в повторно-кратковременном режиме 150
    Приведенная погрешность измерения выходного напряжения, %, не более ± 3
    Диапазон измерения испытательного напряжения, кВ:
    - На выпрямленном напряжении в продолжительном режиме 5,0 – 100
    - На переменном напряжении в продолжительном режиме 5,0 – 100
    - На переменном напряжении в повторно-кратковременном режиме 5,0 – 100
    Приведенная погрешность измер. выходного тока, %, не более ± 3
    Диапазон измерения испытательного тока, мА 5,0 – 130
    - На выпрямленном напряжении в продолжительном режиме 5,0 – 130
    - На переменном напряжении в продолжительном режиме 5,0 – 150
    - На переменном напряжении в повторно-кратковременном режиме 5,0 – 150
    Потребляемая мощность, кВА, не более 17,5
    Максимальная емкость нагрузки при номинальном напряжении, нФ, не более 12
    Напряжение питающей сети, В  однофазное 220 ± 22
    Частота питающей сети, Гц 50 ± 1
    Масса БУ, кг, не более 15
    Масса БВН, кг, не более 250
    Габаритные размеры БУ, мм, не более 360 х 310 х 190
    Габаритные размеры БВН, мм, не более 600 х 1300 х 1050
    Средний срок службы, лет 10

    АИГ-100/100-7,5 работает на переменном напряжении в повторно-кратковременном режиме с продолжительностью включения 17 % и длительностью цикла 6 мин.

  • Комплект поставки АИГ-100/100-17,5

    Комплектация аппарата для испытания диэлектриков АИГ-100/100-17,5

    Наименование Количество
    Блок управления АИГ-100/100-17,5 1
    Кабель сетевой длиной 30 м на барабане, 4х6 мм2 1
    Паспорт 1
    Провод высоковольтный длиной 30 м, Uисп. 25 кВ 1
    Провод заземления длиной 30 м на барабане, 10 мм2 1
    РНО-80 на передвижной тележке 1
    Руководство по эксплуатации 1
    Трансформатор испытательный однофазный газонаполненный ТИОГ-100 1
