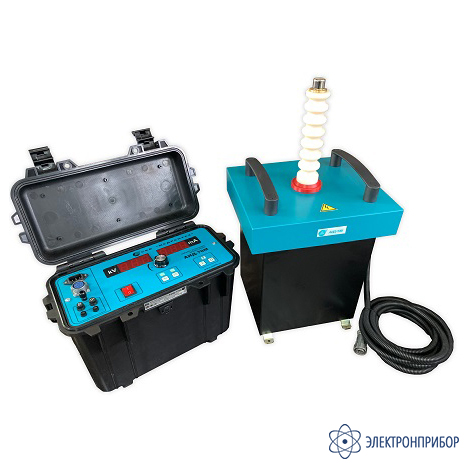

АИД-70М — аппарат испытания диэлектриков

Сохранить в PDF Распечатать
  • Назначение аппарата испытания диэлектриков АИД-70М:

    Аппарат АИД-70М предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также устройств, работающих в составе электрических установок высокого напряжения.

    Измерение осуществляется посредством подачи на испытуемый объект высоковольтного постоянного или переменного напряжения синусоидальной формы частотой 50 Гц с контролем тока, потребляемого нагрузкой, начиная от десятков микроампер.

    Аппарат АИД-70М может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным выходным переменным током до 50 мА и постоянным током до 10 мА.

    АИД-70М оснащен современной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.

    Отсутствие в конструкции аппаратов испытания диэлектриков АИД-70М штанги защитного заземления связано с наличием автоматического разрядного устройства внутри высоковольтного генератора. Замыкание высоковольтного вывода генератора осуществляется на землю через вторичную обмотку трансформатора, сопротивление которого порядка 95 кОм. Это позволяет произвести быстрый (до 3 сек) и безопасный разряд остаточного емкостного заряда испытуемого объекта даже при напряжениях до 70 кВ. Кроме того, отсутствие остаточного заряда контролируется измерительными приборами аппарата. В зарубежных аналогах данного аппарата разряд емкости кабеля производится аналогичным образом. Обратите внимание, что наличие или отсутствие штанги защитного заземления не исключает обязательного наложения ручной разрядной штанги на высоковольтный вывод генератора.

    АИД-70М соответствует требованиям ГОСТ 1516.2-97 (Общие методы испытаний электрической прочности изоляции), соответствует заявленным характеристикам и внесен в Государственный реестр средств измерений за № 34031. Это важный критерий для получения аттестата аккредитации на соответствующую испытательную лабораторию - Постановление Правительства РФ №163 от 24.02.2009 г.

    АИД-70М сертифицирован на соответствие ГОСТ по электробезопасности и электромагнитной совместимости: Сертификат соответствия № РОСС RU.МЕ.65.НО 1142. Аппарат позволяет подключать световую и звуковую индикацию включения высокого напряжения. Интенсивность электромагнитного поля, создаваемого аппаратом АИД-70М на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях". Киловольтметр и миллиамперметр, установленные в пульте управления аппаратом имеют калибровочное клеймо.

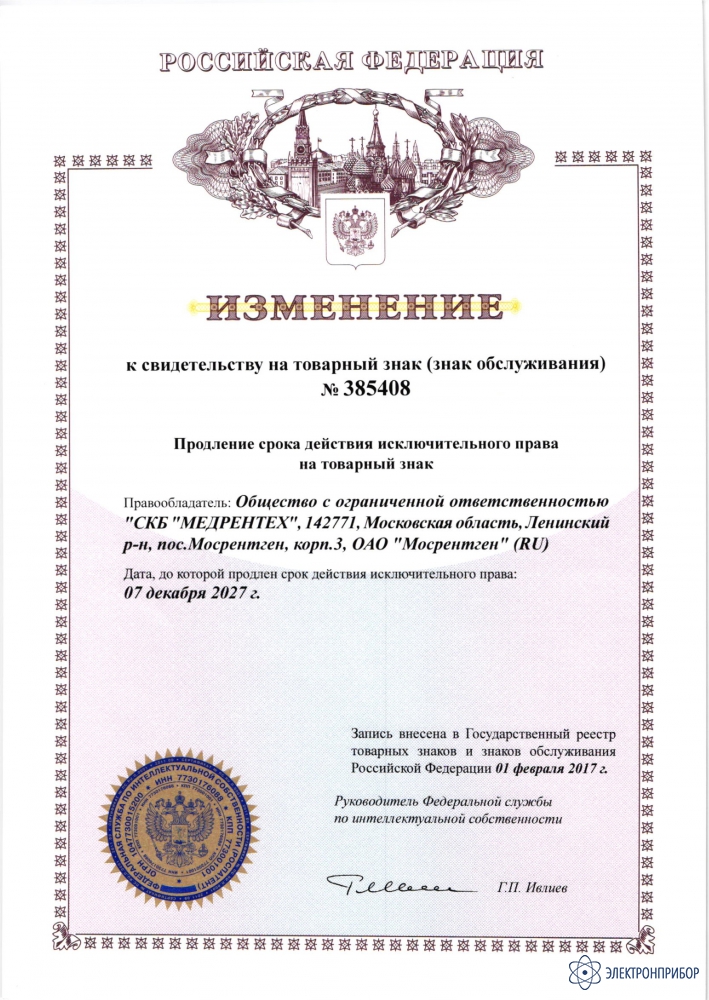

    С 3 августа 2009 года товарный знак «АИД» зарегистрирован в Государственном реестре товарных знаков и знаков обслуживания Российской Федерации за номером 385408 (приоритет от 07 декабря 2007 г.) и с этого момента ООО «СКБ «Медрентех» имеет исключительное право на его использование. Обратите внимание, наше предприятие не имеет отношение к предлагаемой сегодня аппаратуре неизвестного происхождения и качества изготовления, обозначаемой с использованием аббревиатуры «АИД-70», за исключением «АИД-70М» и «АИД-70Ц».

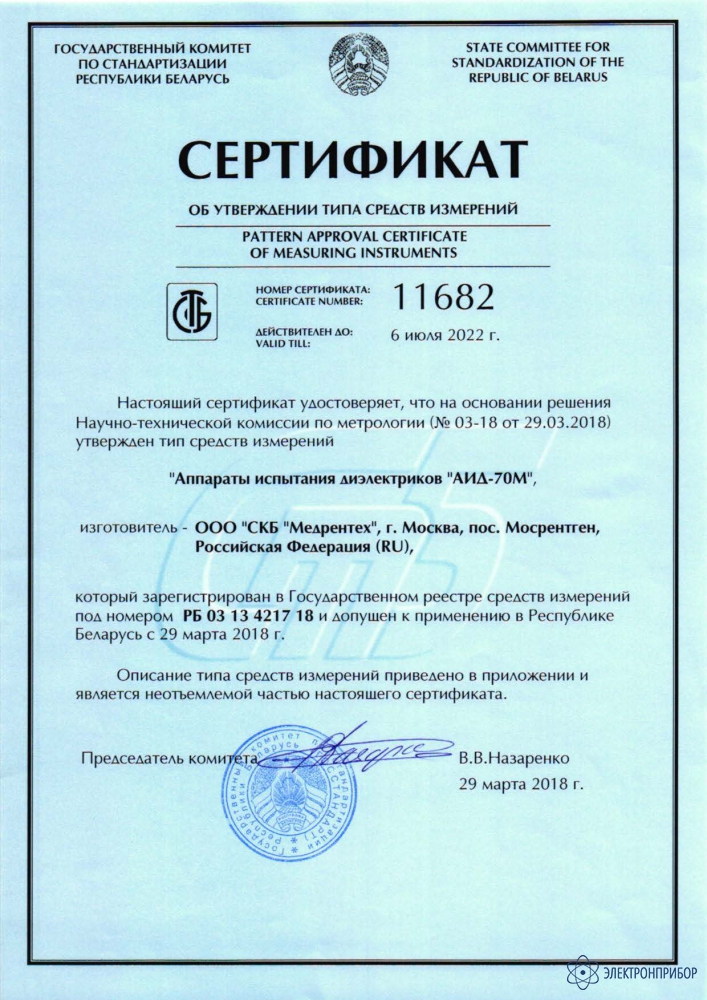

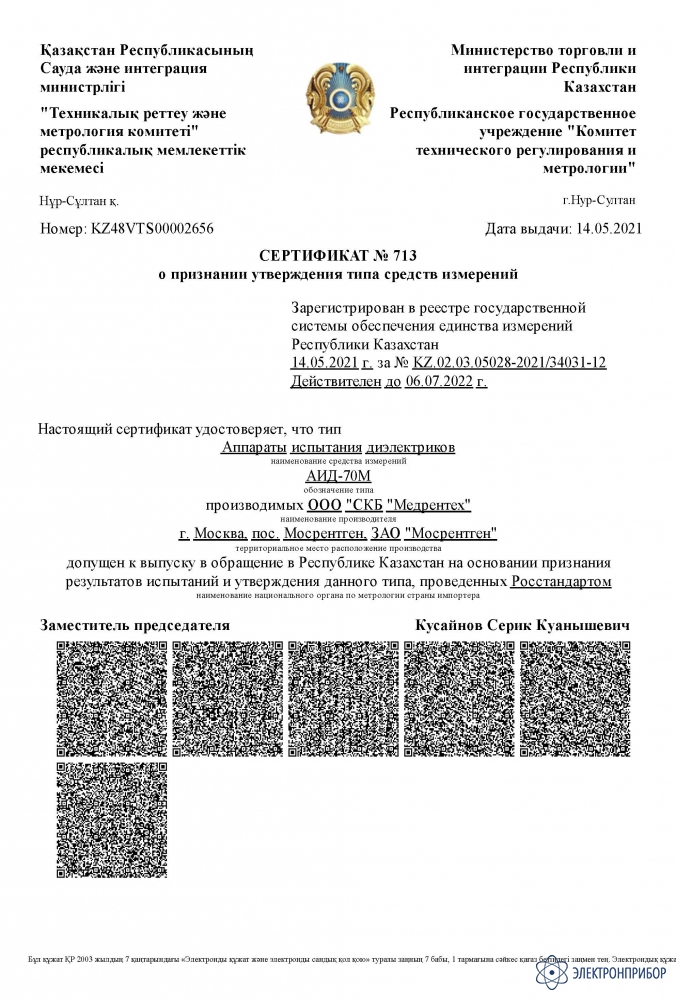

    АИД-70М внесен в государственные реестры средств измерений России, Казахстана, Республики Беларусь и продается только с государственной метрологической поверкой.

    Основные преимущества аппарата испытания диэлектриков АИД-70М:

    • Обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне. Относительная погрешность измерения напряжения аппарата АИД 70М соответствует требованиям ГОСТ 1516.2-97 предъявляемым к средствам измерения, разрешенным для испытания электрической прочности изоляции. Эта погрешность позволяет поддерживать испытательное напряжение с значительно большей точностью, чем используемая в аппаратах конкурентов приведенная погрешность.Так, для испытательного напряжения 10 кВ при относительной погрешности 3%, диапазон реальных значений для переменного и постоянного напряжения равен 9,7-10,3 кВ, а при приведенной погрешности, например 2,5%, диапазон реальных значений для переменного напряжения равен 8,7 – 11,3 кВ, для постоянного напряжения 8,2 – 11,8 кВ. Таким образом, аппарат АИД 70М обеспечивает большую точность измерения и поддержания напряжения на заданном уровне во всем диапазоне выходных напряжений, чем продукция других производителей даже с меньшей по абсолютному значению приведенной погрешностью.
    • АИД-70М измеряет напряжение непосредственно на нагрузке, что по сравнению с другими аппаратами, осуществляющими измерение, особенно на постоянном напряжении, через дополнительно подключаемую диодную вставку, позволяет иметь реальное представление о напряжении на нагрузке и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения.
    • АИД-70М выполнен в герметичном корпусе, обеспечивающем защиту пульта управления от открытого попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях и что не обеспечивают аппараты других производителей, имеющие отверстия, либо жалюзи для вентиляции.
    • АИД-70М оснащен совеременной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
    • АИД-70М безвреден для персонала - интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".
    • АИД-70М соответствует ГОСТ 1516.2-97 (Общие методы испытаний электрической прочности изоляции), зарегистрирован в Российском и Казахстанском государственных реестрах средств измерений, что позволяет сертифицировать измерительные лаборатории, в состав которых он входит.
  • Технические характеристики аппарата испытания диэлектриков АИД-70 М:

    Параметр Значения
    Диапазон регулирования напряжения (постоянного/переменного) 2-70 / 2-50 кВ
    Ток нагрузки при постоянном/переменном напряжении 10 мА / 50 мА
    Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью не более 3%
    Защита от превышения максимального напряжения и тока нагрузки
    Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока 0-2000 мкА / 0-1000 мкА
    Напряжение питания (220±22) В, 50 Гц
    Масса установки пульта управления/блока высоковольтного, кг 14/37
    Габариты упаковки (ДхШхВ), мм 790х300х660
    Вес БРУТТО, кг 58
  • Комплект поставки АИД-70М

    Наименование Количество
    1 Пульт управления 1
    2 Генератор высоковольтный 1
    3 Кабель сетевого питания 1
    4 Кабель заземления (пульт) 1
    5 Кабель заземления (генератор) 1
    6 Комплект эксплуатационных документов 1
    7 Методика поверки 1
    8 Кабель соединительный генератор высоковольтный - пульт управления 1
  • Дополнительная комплектация АИД-70М

    • 902 110 руб.
      Добавить к заказу

      АВН-70, активная высоковольтная нагрузка

      Устройство Активная высоковольтная нагрузка АВН-70, предназначено для проведения регламентных метрологических испытаний различных высоковольтных установок для проверки электрической прочности изоляции СКАТ-70, прожига изоляции силовых кабелей АИП-70, аппаратов испытания диэлектриков АИД-70М, АИД-70Ц.

    • 4 838 руб.
      Добавить к заказу

      КУ-35, штанга разрядная

      Номинальное напряжение электроустановки 35 кВ; Длина изолирующей части 1,1 м; Длина рукоятки 0,4 м; Длина заземляющего провода 5,5 м; Сечение заземляющего провода 16 мм2; Длина контакта-наконечника 80 мм; Масса штанги 2,5 кг.

    • Цена по запросу
      Добавить к заказу
    • 180 000 руб.
      Добавить к заказу

      УЭП, установка электрозащитная передвижная

      Установка электрозащитная передвижная (УЭП) предназначена для защиты оператора от поражения электрическим током, от воздействия электрических и электромагнитных полей при проведении различного вида высоковольтных испытаний с помощью аппаратов испытания диэлектриков АИД-70М и АИД-70Ц.

    • 1 180 руб.
      Добавить к заказу

      ШЗП-110, штанга изолирующая

      Штанга изолирующая переносного заземления типа  ШЗП-110 предназначена для наложения заземления на отключенных участках оборудования распределительных устройств напряжением до 110 кВ.
