TMB-2, TMB 2, TMB2, ТМВ-2, ТМВ 2, ТМВ2

Измерение скоростных, временных характеристик и характеристик хода

ТМВ-2 — прибор для измерения скоростных и временных характеристик масляных выключателей

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      43818-10

    • Производитель

      Прочие

    Сертификаты

    Назначение прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:

    Прибор для измерения скоростных и временных характеристик выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей, а также временных характеристик элегазовых и вакуумных  выключателей. Прибор регистрирует следующие параметры:

    • Время включения и отключения выключателей;
    • Степень разновременности замыкания и размыкания контактов;
    • Величины линейных перемещений подвижных контактов масляных выключателей, в том числе величины вжима контактов, т.е. расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии;
    • Скоростные характеристики масляных выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).

    Описание прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:

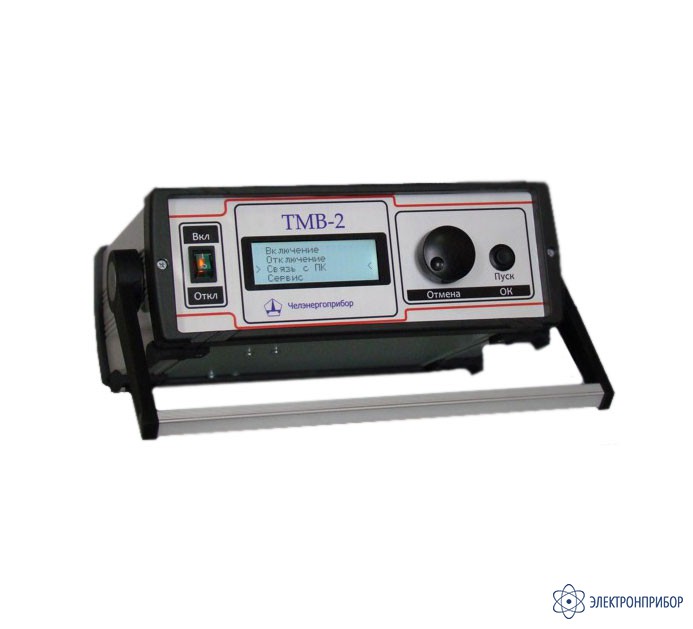

    Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде.

    Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.

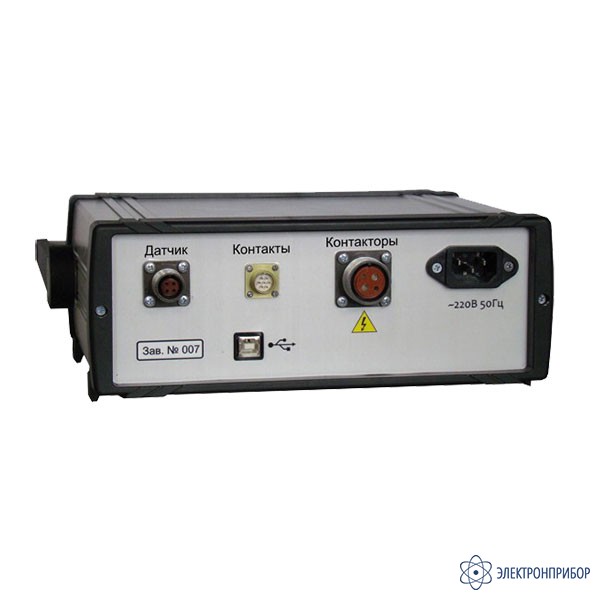

    Подключение ТМВ-2 Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.

    ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей.

  • Технические характеристики:

    Параметр Значение
    Общие характеристики
    Диапазон измерения временных параметров 0...2 с
    Диапазон измерения линейных перемещений 0...999 мм
    Диапазон измерения линейной скорости 0...10 м/с
    Предел допускаемой основной погрешности измерения временных параметров 0,3 %
    Предел допускаемой основной относительной погрешности измерения линейных перемещений 0.2%
    Максимальное количество одновременно регистрируемых контактных цепей 3
    Максимально допустимый ток по цепям управления контакторами 20 А
    Максимальное количество записей в энергонезависимой памяти 40
    Питание от сети переменного тока 100-240В, 50 Гц
    постоянного тока 120-340 В
    Масса без принадлежностей не более 2 кг
    Габариты прибора 275х255х95 мм
    Условия эксплуатации
    Температура окружающей среды -20...+50°C
    Относительная влажность воздуха, не более 90% при 30°C
    Атмосферное давление 84...106,7 кПа
  • Комплект поставки ТМВ-2

    Наименование Количество
    1 Прибор для измерения скоростных и временных характеристик масляных выключателей ТМВ-2 1
    2 Кабель управления приводом выключателя длиной 5 м с наконечниками 1
    3 Зажимы типа «крокодил» для подключения к главным контактам выключателя с соединительным кабелем длиной 8 м 1
    4 Датчик перемещения 1
    5 Струбцина для крепления датчика перемещения 2
    6 Кабель интерфейса с ЭВМ 1
    7 Шнур сетевого питания 1
    8 Диск с программой приема данных для ЭВМ 1
    9 Руководство по эксплуатации и паспорт 1
