Измерение скоростных, временных характеристик и характеристик хода

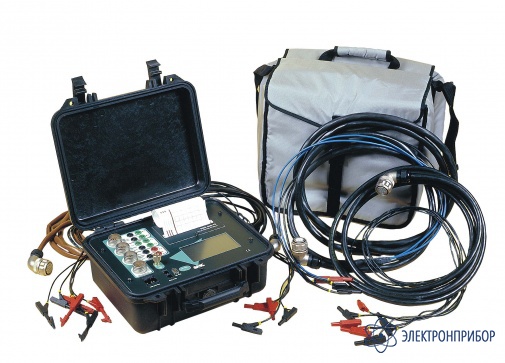

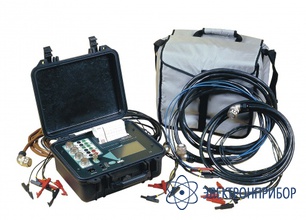

PME-500-TR — устройство проверки высоковольтных выключателей

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Госреестр РФ

      42739-16

    • Производитель

      EuroSMC, Испания

    Назначение тестера PME-500-TR:

    Тестер PMЕ-500-TR новейшая разработка компании EuroSMC в области диагностики высоковольтных выключателей, благодаря новому и простому методу тестирования PMЕ-500-TR обеспечивает высокую надежность, позволяет экономить время и увеличить продуктивность работы.

    Параметры тестирования задаются при помощи тач-скрина; результаты выводятся на экран в числовом и графическом формате. Встроенный принтер позволяет немедленно распечатать результаты.

    Тестер PMЕ-500-TR может быть подключен к любому источнику напряжения от 100 до 240В. Кроме того, прибор снабжен аккумуляторами, что обеспечивает 10 часов беспрерывной работы в полевых условиях.

    Оборудование оснащено специальными испытательными концами с многополюсными соединителями. Измерение сопротивления контактов производится автоматически; выходной ток 10А, разрешение 0,1 μΩ.

    Все элементы подключения расположены на передней панели для удобства работы.

    Прибор поставляется с программным обеспечением EuroBreaker Basic, которое позволяет сохранять, распечатывать и обрабатывать результаты при помощи MS Exel.

    Особенности прибора, такие как использование тач-скрина, встроенные аккумуляторы и принтер, а также интуитивно понятные и простые рабочие процедуры делают PMЕ-500-TR наиболее продвинутым прибором в своем классе.

    Прибор обеспечен водонепроницаемым герметичным транспортировочным кейсом IP67.

    Особенности тестера PME-500-TR:

    • 3 временных канала для измерения временных характеристик с разрешением 0,1 мс.
    • 2 независимых входа ±360 V AC/DC, 0.1 мс.
    • измеряет и записывает ток катушки одновременно (закр/откр) с разрешением 1 мс до 50 А DC
    • автоматическое измерение сопротивления контакта с разрешением 0,1 μΩ
    • сохраняет до 60 результатов тестирования
    • подключение к выключателю специальными упрощенными коннекторами или 4 мм вводами
    • встроенный термопринтер, 110 мм
    • аккумуляторные батареи на 10 часов работы
    • программируемые последовательности: В, О, В-О, О-В, О-В-О, В-О-В.
    • мгновенное графическое изображение результата
    • большой тач-скрин 113 х 61 мм.
    • поставляется с программным обеспечением, совместимым с WINDOWS
    • компактный, легкий (340 x 300 x 150 мм, 8 кг)

    Применение тестера PME-500-TR:

    • Одновременное измерение сигналов на 3 основных контактах и 2 дополнительных, включая предвключенные резисторы
    • Определяет максимальный ток, время закрытия/открытия одновременно в обеих катушках
    • Оценивает состояние дополнительных батарей подстанции графически изображая потребление катушки
    • Мгновенно выводит на дисплей и распечатывает результаты тестирования как в цифровом так и графическом виде
    • Автоматически измеряет сопротивление контактов
    • Измерение характеристик хода
  • Технические характеристики тестера PME-500-TR:

    Параметр Значения
    Контакты
    Основные контакты
    Кол-во 3
    Напряжение 10 В DC
    Ток 100 мА
    Диапазон Выкл. r < 30 Ω
    Резистор 30Ω < r < 10 kΩ
    Вкл. r > 10 kΩ
    Дополнительные контакты
    Кол-во 2
    Режим подключения Напряжение: 5 В DC
    Ток: 20 мА
    Режим напряжения Диапазон: от ± 1,5 В до ± 360 В AC/DC
    Мод низкой активации: ± 1,5 В AC/DC
    Мод высокой активация: ± 15 В AC/DC
    Измерения
    Измерение временных характеристик
    Диапазон 100 мс, 200 мс, 400 мс, 800 мс, 2000 мс
    Точность ± 0,05% ± 0,1 мс
    Графическая интерпретация 0,8 мс / 1мм
    Измерение тока
    Диапазон 0-50 А
    Разрешение 0,1 А
    Точность 1% ± 100 мА
    Графическая интерпретация 50 мА / 1 мм
    Измерение сопротивления контактов
    Диапазон от 100,0 μΩ до 1,000 Ω
    Разрешение 0,1 μΩ
    Тест током 10 А DC
    Сенсорный экран, принтер, сохранение результатов
    Сенсорный экран
    Тип Жидкокристаллический
    Размеры 113 х 51 мм
    Цвет Черно-белый
    Встроенный принтер
    Тип Термопринтер
    Ширина бумаги 110 мм
    Диаметр ролика 40 мм
    Встроенная память  возможность сохранять до 60 результатов тестирования
    Общее
    Рабочее напряжение 100 – 240 В АС 50 – 60 Гц
    Встроенные батареи NiMH 12 B DC
    Время работы батарей 10 часов
    Время перезарядки батарей 4,5 часов
    Размеры, мм 340 х 300 х 150
    Вес 8 кг
    Рабочая температура 0 – 55° С
    Температура хранения - 40/ +70° С
    Влажность До 95%
    Операции с выключателями
    О Отключение
    В Включение
    О-В Отключение- включение
    В-О Включение-отключение
    О-В-О Отключение-включение-отключение
    В-О-В Включение-отключение-включение
  • Комплект поставки PME-500-TR

    Наименование Количество
    Сумка нейлон 1
    Программное обеспечение для составления отчетов 1
    Комплект кабелей подключения, 5 м 1
    Термобумага для принтера, d4 x 120 мм 1
    Катушки защитных диодов 1
    Документация 1
    Прибор 1
  • Дополнительная комплектация PME-500-TR
