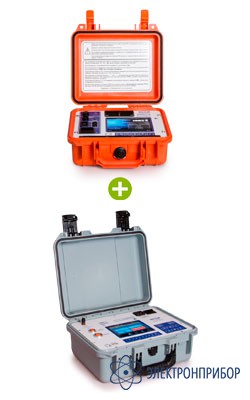

ИКВ-06 — комплекс безразборного контроля трансформаторов

Сохранить в PDF Распечатать
  • Описание комплекса безразборного контроля трансформаторов ИКВ-06:

    Измерение сопротивления постоянному току с помощью МИКО-8:

    • Обмоток силовых трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
    • Уравнивающих, токоограничивающих и других резистороз высоковольтных выключателей:
    • Контактов и контактных соединений силовых и сигнальных цепей;
    • Кабелей.

    Отличительная особенность миллиомметра МИКО-8 - режим «Безразборной проверки РПН», который позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. В процессе переключения с отвода на отвод измерительный ток не успевает до конца установиться, и его измерение выполняется с большей погрешностью, чем при статистических измерениях в режиме миллиомметра.

    • Проверка технического состояния устройств регулирования под напряжением

    (далее - РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне него, что позволяет с помощью прибора ПКР-2 прозодить более глубокую и детальную диагностику устройств РПН.
    Основные функции ПКР-2:

    • Снятие круговых диаграмм РПН реакторного типа;
    • Снятие круговых диаграмм РПН резисторного типа;
    • Снятие осциллограммы переключения контактора резисторных устройств РПН;
    • Построение таблицы количества оборотов зала призода в моменты переключения контактов контактора, избирателя и предизбирателя;
    • Проверка устройств РПН в статическом режиме: в замедленном темпе при вращении вала привода рукояткой с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и величин напряжений и токов на них.

    Перечисленные характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрале» обмоток, соединенных по схеме «звезда». Характеристики снимаются по-фазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».

    О дефектах в устройствах РПН можно узнать из анализа графиков, которые будут получены с помощью приборов, что позволяет ни только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта и исключить ненужные вскрытия исправных устройств РПН. Например, для устройств типа PC. РНОА и др. можно определить правильность работы глазных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА - 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно прозерить главный и дугогасительные контакты, токоограничизающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.
    Использование мияпиомметра МИКО-8 и прибора ПКР-2 взаимно дополняет друг друга, и дает возможность представить полную картину состояния трансформатора.

  • Технические характеристики комплекса безразборного контроля трансформаторов ИКВ-06:

    Параметр Значение
    МИКО-8
    Диапазон измерений сопротивления, Ом 10 мкОм + 10 кОм
    Пределы допускаемой основной погрешности измерений сопротивления, не более ±(0,1%+0,5 мк0м)
    Пределы допускаемой основной абсолютной погрешности нуля шкалы сопротивления, мкОм, не более ±0,5
    Пределы допускаемой суммарной относительной погрешности измерений сопротивления в рабочих условиях, %, не более ±0,27
    Нестабильность измерительного тока в рабочем диапазоне температур, %/с, не более 0,005
    Выходное напряжение, В, не более 20
    Задаваемые пределы выходной мощности, Вт 0,3; 1; 5; 20; 62
    Сетевое напряжение питания: переменного тока (действующее значение), В постоянного тока, В от 100 до 242 от 100 до 300
    Напряжение питания от внешнего аккумулятора, В от 11 до 14
    Максимальная потребляемая мощность, Вт 120
    Габариты измерительного блока (дпина*ширина*высота), мм 270 х 250 х 130
    Температурный диапазон эксплуатации,°С -25 + +40
    Степень защиты измерительного блока от окружающей среды в транспортном положении IP64
    Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке IP20
    Масса измерительного блока, кг 3,2
    ПКР-2
    Максимальное время регистрации, мин 20
    Разрешающая способность измерения временных интервалов, мс ±0,1
    Диапазон измерений угловых перемещений датчиком, град 0,36 + 360
    Абсолютная погрешность измерения угловых перемещений, град ±0,54
    Амплитуда выходного напряжения каналов, В 17± 10%
    Амплитуда выходного тока каналов, мА 80 ±10%
    Форма выходного сигнала прямоуг.
    Основная относительная погрешность измерения среднего напряжения каналов, % ±5
    Основная относительная погрешность измерения среднего тока каналов, %
    Основная относительная погрешность измерения напряжения постоянного тока, % ±2
    Основная относительная погрешность измерения постоянного тока, %
    Потребляемая мощность в режиме ожидания пуска не более, Вт 15
    Потребляемая мощность в режиме измерений не более, Вт 150
    Диапазон температуры окружающего воздуха при эксплуатации прибора , °С от -20 до +40
    Габаритные размеры корпуса прибора, мм 360x290x165
    Масса измерительного блока прибора не более, кг 6,5
    Масса комплекта датчиков, приспособлений и кабелей не более, кг 7
  • Комплект поставки ИКВ-06

    МИКО-8
    Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок МИКО-8

    СКБ032.00.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2

    Кабель сетевой

    СКБ031.23.00.000

    Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция (длина 2 м.). 1
    3

    Провод заземления

    СКБ010.01.00.000

    Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. 1
    4

    Эквивалент нулевого сопротивления

    СКБ023.15.00.000

    Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. 1
    5 Шунт 75ШСММ3 Проверка работоспособности. Величина 1 мОм ± 0,5%. 1
    6 Предохранитель ВП2Б-1В-2А Для защиты источника питания. 2
    7 Кабель USB 2.0 A-B Для подключения прибора к компьютеру и управлению им от ПК (длина 1,8 м.). 1
    8

    Сумка

    СКБ126.06.02.000

    Для комплекта крепежных изделий. 1
    ПКР-2
    Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок ПКР-2 СКБ035.00.00.000

    Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК. 1
    2

    Кабель измерительный в комплекте с соединителем СКБ035.29.00.000

    Используется: 1) Разборный метод диагностики. Для подключения к контактам устройства РПН трансформатора внутри бака. 2) Безразборный метод диагностики (метод DRM). Для подключения к вводам трансформаторов до 220 кВ включительно. 3
    3 Датчик углового перемещения ДП22 СКБ035.26.00.000 Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН (в комплекте паспорт и сертификат о калибровке). Диапазон измерений угла 0 - 360º (необходимо выбрать подходящую оси из дополнительной комплектации). 1
    4 Струбцина СКБ035.30.00.000 Для фиксирования датчика ДП22 на приводе устройства РПН. 1
    5 Ручка СКБ028.25.00.000 Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями из дополнительной комплектации. 1
    6 Кабель сетевой СКБ018.09.00.0000 Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45 ºС (длина 1,5 м.). 1
    7 Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,8 м.). 1
    8 Ось №10 совместно со втулкой СКБ035.25.00.000 Ось №10 предназначена для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно со втулкой СКБ035.25.05.000. Для остальных приводов смотрите оси в таблице "Дополнительная комплектация". 1
    9 Предохранитель ВП2Б-1В-2А Для защиты источника питания. 2
    10 Сумка Для переноски кабелей и комплектующих. 1
