ИКВ-02, ИКВ 02, ИКВ02

Измерение скоростных, временных характеристик и характеристик хода

ИКВ-02 — комплекс безразборного контроля высоковольтных выключателей

Сохранить в PDF Распечатать
    • Гарантия

      13 месяцев

    • Производитель

      СКБ ЭП

    Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-02:

    Комплекс ИКВ-02 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

    Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-02:

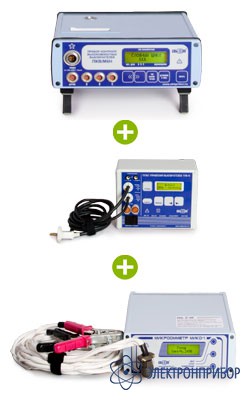

    Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

    • Функциональный прибор ПКВ/М6Н в стандартной комплектации;
    • Пульт управления приводом выключателя постоянного или переменного тока ПУВ-10;
    • Микроомметр МИКО-1.

    Комплекс позволяет проводит:

    • Контроль параметров скорости и хода масляных, вакуумных и элегазовых высоковольтных выключателей;
    • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
    • Проверка работоспособности в простых операциях "В" и "О";
    • Проверка работоспособности в сложных циклах;
    • Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов.
  • Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-02:

    Параметр Значение
    МИКО-1
    Диапазон измеряемых сопротивлений, мкОм 0 ÷ 20000
    Предел допускаемой абсолютной основной погрешности измерения, мкОм ±(1+0,01*Rх), Rх - измеренное значение сопротивления
    Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами не превышает одной десятой предела основной погрешности
    Максимальный измерительный ток, А 48
    Количество последовательных измерений без подзарядки аккумулятора, шт 20 ÷ 50
    Время зарядки аккумулятора, ч 4
    Время установления рабочего режима не более, с 4
    Время одного измерения, с 6
    Потребляемая из сети мощность (в режиме зарядки аккумулятора) не более, Вт 20
    Степень защиты прибора в рабочем положении IP20
    Температурный диапазон эксплуатации,ºС -15 ÷ +40
    Вес, не более, кг 3,6
    Габариты, мм 250х80х210
    ПКВ/М6Н
    Количество каналов контроля контактов выключателя, шт. 3
    Диапазон измерения и регистрации временных интервалов, с 0,002 ÷ 5,2
    Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
    Потребляемая мощность не превышает, Вт 20
    Степень защиты прибора в рабочем положении IP20
    Температурный диапазон эксплуатации,ºС -20 ÷ +45
    Масса измерительного блока не более, кг 3
    Габаритные размеры, мм 213х232х89
    Межкалибровочный период, год 3
    Межповерочный период, год 3
    ПУВ-10
    Максимальный рабочий ток (амплитудное значение), А 10
    Максимальная коммутируемая пультом мощность при постоянном токе, кВт 3,0
    Максимальная коммутируемая пультом мощность при переменном токе, кВт 2,2
    Порог срабатывания защиты от бтоков короткого замыкания (по постоянному току), А 16 ÷ 18
    Запрограммированные операции и циклы "ОТКЛ", "ВКЛ", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О"
    Потребляемая мощность источника питания не более, Вт 15
    Степень защиты прибора IP20
    Температурный диапазон эксплуатации,ºС –20 ÷ +35
    Масса комплекта не более, кг 1,7
    Габаритные размеры блока, мм 80х200х150
    Гарантия на прибор 13 месяцев с даты отгрузки
  • Комплект поставки ИКВ-02

    МИКО-1
    Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок МИКО-1

    СКБ018.00.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр 1
    2

    Кабель измерительный с раздельными токовыми и потенциальными проводами К01

    СКБ018.10.00.000

    Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) 1
    3

    Сетевой кабель К09

    СКБ018.09.00.000

    Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) 1
    4 Шунт 75ШСМ75-0.5 Шунт для поверки работоспособности микроомметра МИКО-1 1
    5 Предохранители ВП2Б-1В-2А Для защиты источника питания 2
    6

    Сумка

    СКБ118.01.00.000

    Для переноски прибора 1
    ПКВ/М6Н стандартная комплектация
    Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок ПКВ/М6Н

    СКБ015.00.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей. 1
    2

    Датчик линейного перемещения ДП12

    СКБ012.00.000-02

    Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем. 1
    3

    Стержень измерительный

    СКБ010.15.00.000-02

    Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.). 1
    4

    Датчик углового перемещения ДП21

    СКБ009.00.00.000

    Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°. 1
    5

    Кабель датчика

    СКБ015.10.00.000-01

    Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 7 м. По заказу 12 м.). 1
    6

    Кабели полюсов А, В, С

    СКБ015.11.00.000

    Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.). 3
    7

    Наконечники на кабели

    СКБ021.26.00.003

    Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. 4
    8

    Кабель сетевой

    СКБ018.09.00.000

    Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). 1
    9

    Кабель дистанционного пуска

    СКБ015.13.00.000

    Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). 1
    10 Комплект крепежных приспособлений Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). 1
    11 Бумага для касс Термолента (длина 57/40 м.). 1
    12 Предохранители ВП2Б-1В-2А Для защиты источника питания. 2
    13

    Сумка

    СКБ126.06.02.000

    Для крепежных изделий. 1
    14

    Сумка

    СКБ126.06.00.000

    Для прибора и комплектующих. 1
    ПУВ-10
    Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок ПУВ-10

    СКБ016.00.00.000

    Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2

    Переходник

    СКБ015.05.00.000

    Для подключения к приводу высоковольтного выключателя. Оканчивается вилкой и наконечниками типа "крокодил". Номинальный ток 50А (длина 0,3 м.). 1
    3

    Удлинитель

    СКБ016.06.00.000

    Для наращивания кабеля местного местного пуска. Номинальный ток 10А. Резиновая изоляция (длина 2 м.). 1
    4

    Наконечники под винт М5

    СКБ021.26.00.003

    Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. 3
    5 Предохранители ВП2Б-1В-10А Для защиты источника питания. 2
    6

    Сумка

    СКБ116.01.00.000

    Для переноски прибора. 1
  • Дополнительная комплектация ИКВ-02
