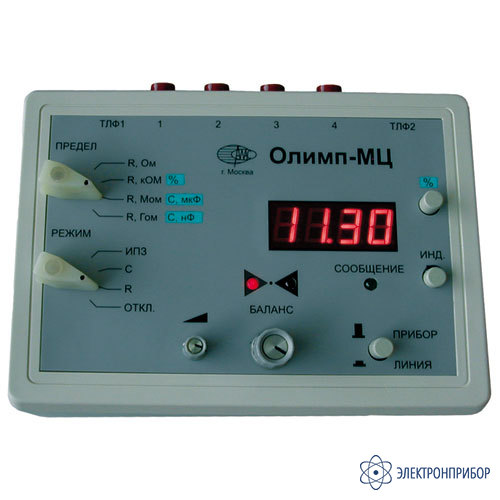

ОЛИМП-МЦ — кабельный прибор мостовой

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Производитель

      Прочие

    Разработан взамен электронного индикатора "Олимп-М" с целью улучшения технических и эксплуатационных характеристик. От прибора "Олимп-М" отличается более высокой точностью измерений, расширенным диапазоном измерений и конструктивным исполнением.

    Назначение прибора ОЛИМП-МЦ:

    "Олимп-МЦ" предназначен для измерения параметров кабельных линий и отыскания мест повреждения кабелей в стационарных и полевых условиях.

    Прибор предназначен для проведения следующих работ:

    • Измерение сопротивления шлейфа
    • Измерение сопротивления изоляции
    • Измерение электрической ёмкости
    • Измерение расстояния до места понижения изоляции
    • Измерение расстояния до места обрыва жил
    • Определение состояния пар кабеля по переходному затуханию
    • Слуховой контроль наличия помех на линии.

    Область применения прибора ОЛИМП-МЦ:

    Эксплуатация и строительство линейно-кабельных сооружений связи и силовых кабелей.

  • Технические характеристики прибора ОЛИМП-МЦ:

    Параметр Значения Погрешность, ± %
    Сопротивление шлейфа 1 - 10 Ом
    10 - 1000 Ом
    0,01 - 10 кОм
    10+ 6,0(10/Rш-1)
    1,5 + 0,1(1000/Rш-1)
    1,5 + 6,0 (10,0/Rш-1)
    Сопротивление изоляции 0,01 - 10 МОм
    0,01 - 5 ГОм
    1,01-5 ГОм
    1,5 + 0,3(10,0/Rш-1)
    5,0+0,6(1/Rш-1)
    ±15%
    Электроемкость 0,1 - 100 нФ
    0,01 - 10 мкФ
    2,5 + 0,5 (100/С-1)
    2,0 + 0,5(10/С-1)
    Расстояние до места понижения изоляции 1-100% 2,0
    Расстояние до места обрыва 1-100% 2,0
    Пороговое значение величины переходного затухания 69,5 дВ±3 дБ
    Частота измерительного генератора при измерении ёмкости 25 Гц
    при оценке переходного затухания 1000 Гц
    ±5 Гц
    ±200 Гц
    Индикация Цифровой светодиодный индикатор
    Эл. питание 12 В. Встроенная аккумуляторная батарея
    Потребляемый ток В режиме измерения 50 мА.
    В режиме индикации 120 мА
    Упаковка Сумка для переноски
    Масса не более 1,6 кг
    Габаритные размеры 190 x 135 x 75 мм
    Диапазон рабочих температур от -20 °C до +40 °C

    Преимущества и особенности эксплуатации (в вопросах и ответах):

    1. В чем основные преимущества прибора "Олимп-МЦ" по сравнению с прибором "Олимп-М"?
      • введение дополнительного диапазона измерения сопротивления шлейфа 10-1000 Ом для увеличения точности измерения малых сопротивлений
      • изменение схемы индикации балансировки моста для упрощения работы с прибором
      • увеличение размеров цифрового индикатора
      • применение аккумуляторной батареи вместо гальванических батарей, что в результате уменьшает стоимость эксплуатации прибора
      • введение слухового контроля наличия помех в линии
      • не требует калибровки в процессе эксплуатации.
    2. В чем основные конструктивные различия приборов?
      • прибор "Олимп-МЦ" размещен в современном пластмассовом корпусе
      • органы управления размещены на алюминиевой панели
      • прибор выполнен в пылебрызгозащищённом исполнении
      • в комплект поставки включено зарядное устройство.
  • Комплект поставки ОЛИМП-МЦ

    Наименование Количество
    Прибор 1
    Зарядное устройство 1
    Комплект измерительных проводов 1
    Сумка для укладки прибора 1
    Руководство по эксплуатации 1
