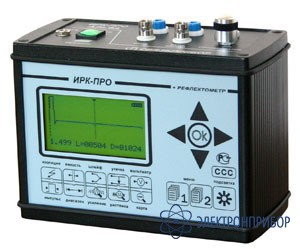

ИРК-ПРО Альфа-Е — кабельный прибор с рефлектометром для энергетиков

Код товара: 20052
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      70198-18 до 24.01.2028

    • Производитель

      СВЯЗЬПРИБОР

    Назначение кабельного прибора ИРК-ПРО Альфа-Е:

    ИРК-ПРО Альфа-Е – импульсный рефлектометр для всех типов силовых кабелей + измерительный мост для низковольтной распределительной сети.

  • Технические характеристики ИРК-ПРО Альфа-Е:

    Версия А: Рефлектометр + мост:

    Рефлектометр для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние.

    Измерительный мост для поиска повреждений изоляции до 10 МОм в низковольтной распределительной сети на кабелях с сечением до 20 кв.мм, для поиска обрыва, измерения сопротивления и емкости кабеля.

    Функция вольтметра для контроля напряжения в линии.

    Параметр Значение
    Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 (в метрах) 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720
    Максимальная погрешность определения расстояния 1 1%
    Перекрываемое затухание Не менее 80 дБ
    Амплитуда зондирующего импульса Не менее 10 В
    Длительность зондирующего импульса 10÷30000 нс
    Выходное сопротивление рефлектометра 27÷400 Ом
    Диапазон установки коэффициента укорочения 1÷7
    Мостовые измерения
    Диапазон измерения сопротивления изоляции 1 кОм - 50 ГОм
    Диапазон электрической емкости 0,1 - 2000 нФ
    Диапазон измерения сопротивления жил 0 - 10 000 Ом
    Испытательное напряжение 400 В
    Диапазон измерения напряжения 0 - 400 В
    Диапазон Rп в месте повреждения изоляции 0 - 10 МОм
    Максимальная погрешность определения расстояния до места повреждения изоляции с Rп = 0 - 3 МОм 0,5 м +0,2% длины / мм2
    Максимальная погрешность измерения сопротивления жилы 0,1%+0,1 Ом
    Максимальная погрешность измерения сопротивления изоляции в диапазоне 1 кОм - 10 МОм 2%+1 кОм
    Максимальная погрешность измерения емкости 2%+0,1нФ
    Питание прибора от встроенного аккумулятора 4 АА NMh
    Потребляемая мощность не более 5 Вт
    Габариты 130х170х85 мм
    Вес 1,3 кг

    1 Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. С растяжкой аппаратная ошибка прибора по определению расстояния представляется пренебрежимо малой.

    Версия Б: заводская.

    Кабельный прибор ИРК-ПРО Альфа-Е (версия Б) предназначен для:

    • определения расстояния до участка с пониженным сопротивлением изоляции кабеля;
    • определения места обрыва;
    • измерения сопротивления изоляции, сопротивления жил, электрической емкости всех типов кабелей.Контроль длины кабеля в бухте по омическом у сопротивлению
    • память характеристик 50 кабелей.

    Прибор ИРК-ПРО Альфа-Е (версия Б) оснащен импульсным рефлектометром, предназначенным для определения расстояния до места изменения волнового сопротивления всех типов кабелей и может использоваться для измерения расстояния до места повреждения кабеля; определения характера повреждений; измерения расстояния между неоднородностями волнового сопротивления (кабельными муфтами); определения длины кабеля; измерения коэффициента укорочения и волнового сопротивления.

    Параметр Значение
    диапазон измерения сопротивления изоляции 1 кОм - 10 ГОм
    диапазон электрической емкости 0,1 - 2000 нФ
    диапазон измерения сопротивления жил 0 - 70 Ом
    испытательное напряжение 400 В, 24 В
    диапазон измерения напряжения 0 - 300 В
    диапазон Rп в месте повреждения изоляции
    для поиска с паспортной точностью
    0 - 100 кОм
    0 - 10 кОм
    максимальная погрешность определения расстояния до места повреждения изоляции с Rп = 0 - 10 кОм 0,1%+0,02м*S[мм2]
    максимальная погрешность измерения сопротивления жилы 0,1%+0,003 Ом
    максимальная погрешность измерения сопротивления
    изоляции в диапазоне 1 кОм - 10 МОм
    2%+1 кОм
    максимальная погрешность измерения емкости 2%+0,1нФ
    питание прибора от встроенного аккумулятора 4 АА NMh
    потребляемая мощность не более 5 Вт
    Габариты 130х170х85 мм
    Вес 1,3 кг
    Рефлектометр:
    Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720
    Максимальная погрешность определения расстояния 1%
    Перекрываемое затухание Не менее 80 дБ
    Амплитуда зондирующего импульса Не менее 10 В
    Длительность зондирующего импульса 10÷30000 нс
    Выходное сопротивление 27÷400 Ом
    Диапазон установки коэффициента укорочения 1÷7
