Определение объёмной доли газов в трансформаторном масле

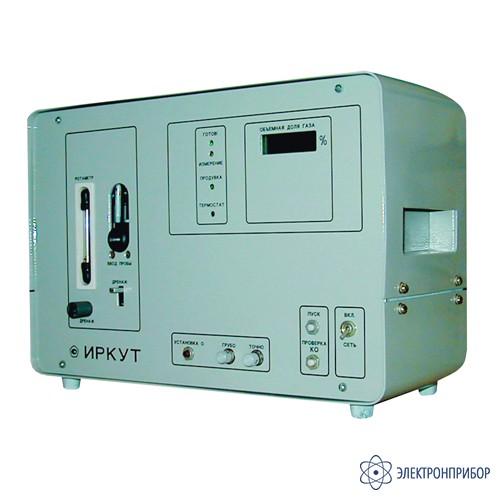

ИРКУТ — измеритель объемной доли газов в трансформаторном масле

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      20375-00

    • Производитель

      Ангарское ОКБА

    Назначение измерителя объемной доли газов в трансформаторном масле ИРКУТ:

    Предназначен для измерений объемной доли газов (общего газосодержания), растворенных в трансформаторных маслах и представляет собой лабораторный цифровой прибор циклического действия. Принцип действия измерителя основан на десорбционно-термокондуктометрическом методе измерения.

    Прибор применяется для контроля качества трансформаторного масла с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.

    Особенности измерителя объемной доли газов в трансформаторном масле ИРКУТ:

    • Простота определения газосодержания в трансформаторном масле по сравнению с существующими методами;
    • Широкий диапазон, высокая точность измерений, удобная цифровая индикация;
    • Экспресс-анализ;
    • Возможность поверки и калибровки без применения эталонных проб масла с известным газосодержанием;
    • Удобство при эксплуатации и обслуживании прибора.
  • Технические характеристики измерителя объемной доли газов в трансформаторном масле ИРКУТ:

    Параметр Значения
    Диапазон измерений объёмной доли газов в масле 0,1…12%
    Основная абсолютная погрешность:
    - для области измерений от 0,1 до 1,0%
    - для области измерений свыше 1,0 до 12%

    ±0,1%
    ±0,5%
    Время проведения одного измерения, не более 4 мин
    Газ-носитель гелий (марка А) ТУ51-940-80
    Расход газа носителя (50 ± 1) см3/мин
    Объем пробы (2 ± 0,05) см3
    Температура окружающего воздуха и анализируемого масла от +15 до +30°С
    Потребляемая мощность, не более 35 Вт
    Габаритные размеры 400 × 200 × 300 мм
    Масса 12 кг
    Средняя наработка на отказ, не менее 20 000 ч
    Средний срок службы, не менее 8 лет
  • Комплект поставки ИРКУТ

    Наименование Количество
    1 Измеритель объемной доли газов в трансформаторном масле ИРКУТ 1
    2 Руководство по эксплуатации 1
    3 Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы 1
    4 Аттестат методики выполнения измерений расхода газа 1
    5 Сертификат калибровки шприца 1
    Комплект запасных частей
    6 Элемент чувствительный (кулонометрический осушитель) 1
    7 Трубка 1
    8 Прокладка 5К8.683.289 2
    9 Прокладка 5К8.684.849 11
    10 Прокладка 5К8.684.819 8
    11 Вставка плавкая ВП1-1-2А АГО.481.303 ТУ 2
    12 Кислота ортофосфорная "ХЧ" ГОСТ 6552-80 20% раствор в дистиллированной воде, 160 мл, в двух колбах 1
    Комплект принадлежностей
    13 Кабель "СЕТЬ" 1
    14 Трубка 5К6.45 2.386 1
    15 Плата переходная 1
    16 Устройство для измерения расхода газа УИРГ-2А ТУ6-825К0.283.000 ТУ 1
    17 Трубка 5К6.45 2.295-09 1
    18 Шприц медицинский инъекционный многократного применения объемом 2 мл 1
    19 Микрошприц М50 1
    20 Комплект электрических схем 1
  • Дополнительная комплектация ИРКУТ

    • 95 934 руб.
      Добавить к заказу
      Добавить к сравнению

      5К5.184.112-01, кулонометрический чувствительный элемент

      5К5.184.112-01 – кулонометрический чувствительный элемент (L=100 мм).
      Применяется в гигрометрах «Байкал-5» (снят с производства), «Байкал-5Ц» (исп. 1 и 3), «Байкал-2ВМ» (все исполнения),«Байкал-МК» (все исполнения), во влагомерах «ВТМ-2», «ВТМ-МК» (в качестве осушителя), в измерителе «Иркут» (в качестве осушителя), в газоанализаторе «Оникс» (в качестве осушителя).
