Определение массовой доли влаги в трансформаторном масле

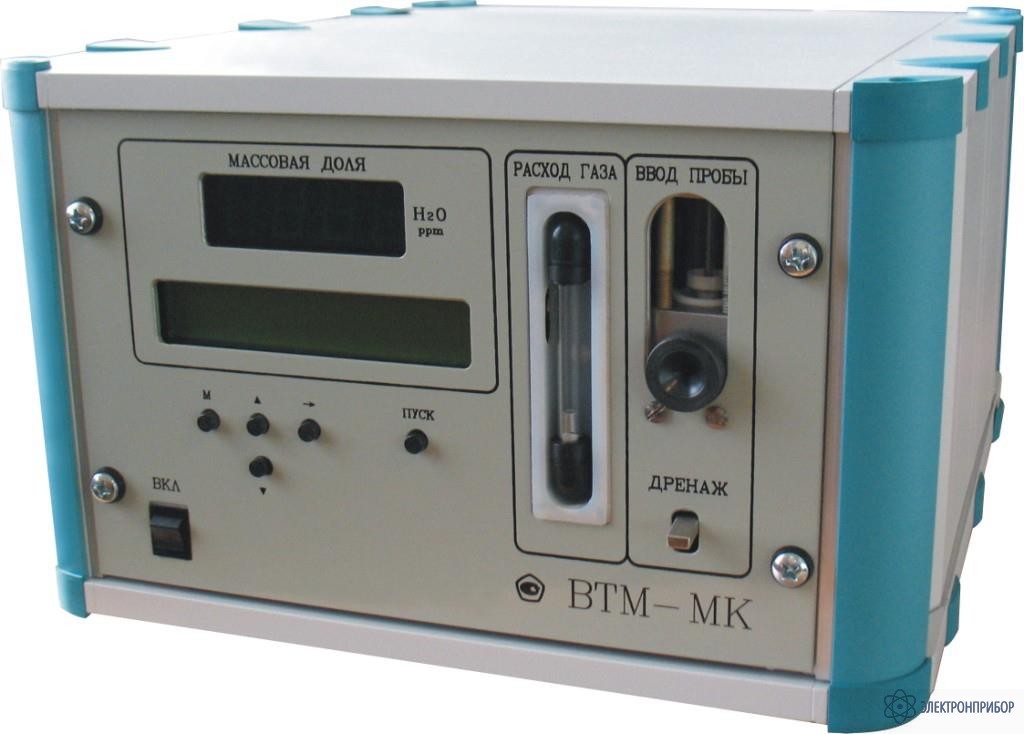

ВТМ-МК — влагомер трансформаторного масла

Сохранить в PDF Распечатать
  • Назначение влагомера трансформаторного масла ВТМ-МК:

    Предназначен для измерений массовой доли влаги в трансформаторных маслах и представляет собой цифровой показывающий прибор циклического действия. Анализ влагосодержания трансформаторного масла осуществляется в автоматическом режиме. Принцип действия влагомера основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе. Обеспечение работы влагомера осуществляется от генератора сухого воздуха, входящего в состав влагомера, или от баллона со сжатым газом(воздух, азот, аргон) с объёмной долей влаги не более 100 млн-1.

    Влагомер применяется для контроля качества трансформаторного масла с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.

    Особенности влагомера трансформаторного масла ВТМ-МК:

    • Эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
    • Высокая точность и воспроизводимость измерений;
    • Независимость результатов измерений от изменения состава трансформаторного масла и его срока службы;
    • Превосходит существующие средства измерений по нижнему пределу измерения;
    • Наличие обзорного диапазона массовой доли влаги от 0 до100 млн-1;
    • Возможность поверки и калибровки без применения эталонных проб масла;
    • Наличие интерфейса RS-232 для связи с персональным компьютером;
    • Измерительная схема влагомера выполнена на микроконтроллере;
    • Наличие функции архива с энергонезависимой памятью (120 записей);
    • Секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.
  • Технические характеристики влагомера трансформаторного масла ВТМ-МК:

    Параметр Значения
    Диапазон измерений массовой доли влаги 0...50 млн-1 (г/т)
    Абсолютная погрешность, не более ±2,5 млн-1
    Время проведения одного анализа, не более 15 мин
    Расход газа-носителя через влагомер (100±10) см3/мин
    Объем пробы масла 2 см3
    Температура окружающего воздуха и анализируемого масла от +10 до +35 °С
    Потребляемая мощность, не более 30 Вт
    Габаритные размеры 211 × 270 × 420 мм
    Масса 15 кг
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 8 лет
  • Комплект поставки ВТМ-МК

    Наименование Количество
    1 Влагомер трансформаторного масла ВТМ-МК 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
    4 Устройство для измерения расхода газа типа УИРГ. Аттестат методики выполнения измерений расхода газа 1
    5 Сертификат калибровки шприца 1
    6 Комплект электрических и газовых схем на CD-диске 1
    Комплект запасных частей 5К4.070.221
    7 Элемент чувствительный 1
    8 Фильтр материал ФПП-Д ТУ95-404-76, Ø7, h 16 мм 20
    9 Прокладка 5К8.684.849 40
    10 Прокладка 5К8.683.289-01 8
    11 Вставка плавкая ВП1-1 2А АГО.481.303 ТУ 2
    12 Кислота ортофосфорная «ХЧ» ГОСТ 6552-80, 20 % раствор в дистиллированной воде, в колбах 5К7.350.000 2
    Комплект монтажных частей 5К4.075.139
    13 Трубка 1
    14 Ниппель прижимной 1
    15 Гайка накидная 1
    16 Кабель «Сеть» 1
    17 Вилка DB9М 1
    18 Трубка ПВХ 4 × 1,5 ТУ 6-01-1196-79, длина 0,15 м 1

    Примечание: По желанию Заказчика и по согласованию с заводом-изготовителем поставка влагомера может осуществляться с пробоотборником трансформаторного масла "ЭЛХРОМ".
