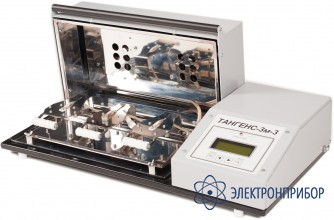

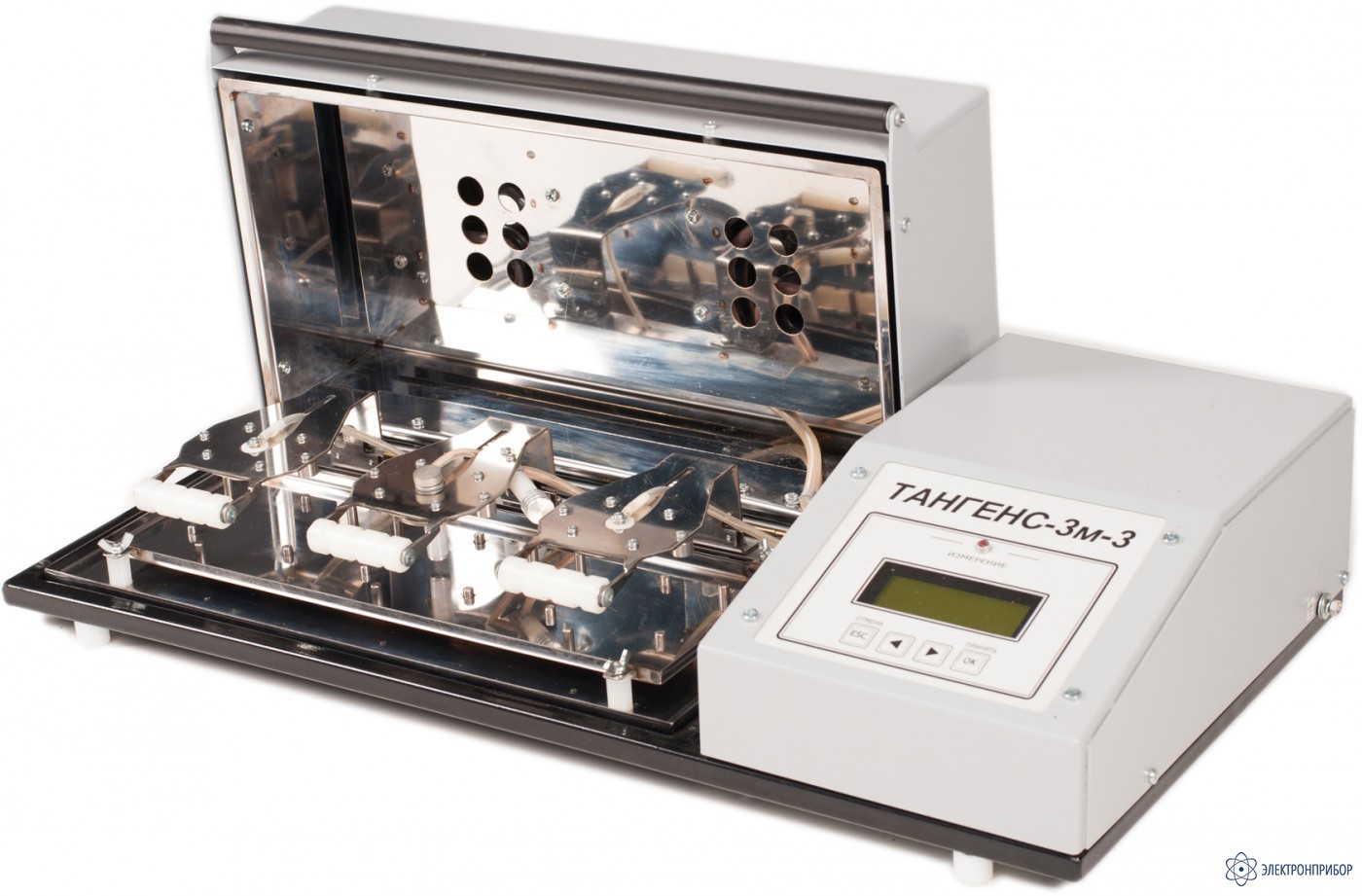

ТАНГЕНС 3м-3-МОЛНИЯ — установка измерения диэлектрических потерь жидких диэлектриков

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      61070-15

    • Производитель

      Прочие

    Сертификаты

    Назначение установки ТАНГЕНС 3м-3-МОЛНИЯ

    Установка «ТАНГЕНС-3М-3 МОЛНИЯ» предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков проводимых по ГОСТ 6581-75.

    Особенности прибора ТАНГЕНС 3м-3-МОЛНИЯ

    • Изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.
    • Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 град. изменения температуры.
    • Обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации.Б.
    • Связь между высоковольтным измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц. Устойчивость радиосвязи на расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт.
    • Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
    • В нормальных и рабочих условиях применения готов к работе в течение не более 2 мин. после включения.
    • Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации. (При емкости батарей 1800 мА•час продолжительность работы блока индикации составляет не менее 10 ч.)
    • Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.
    • Средний срок службы измерителя – не менее 8 лет.

    Работа установки измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС 3м-3-МОЛНИЯ

    «ТАНГЕНС-3М-3 МОЛНИЯ» представляет собой комплект электронных устройств, измеряющий одновременно следующие параметры:

    • ток нагрузки (комплексная величина);
    • напряжение на нагрузке (скалярная величина);
    • напряжение на нагрузке (векторная величина);
    • частоту испытательного напряжения;
    • температуру образца жидкого диэлектрика;
    • температуру воздуха в термостате;
    • время нагревания и т.д.

    По этим данным электронное устройство, расположенное в блоке основном «ТАН‑БО», рассчитывает емкость объекта испытаний Сх. и тангенс угла диэлектрических потерь tgδ и передает эти данные по радиоканалу в блок индикации, где они отображаются на экране. Кроме того, микропроцессор блока основного обеспечивает нагрев образцов жидкого диэлектрика до заданной температуры и подачу высокого напряжения на эти образцы.

  • Технические характеристики установки измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС 3м-3-МОЛНИЯ

    Параметр Значение
    Диапазон измерений тангенса угла диэлектрических потерь от 1. 10-4 до 0,99
    предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь (1) ±(2·10-4 + 0,05 tgδ)%;
    Диапазон измерения емкости при испытательном напряжении от 1,5 до 2 кВ от 5 пФ до 100 пФ
    Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50Гц 1 пФ+0,01 Сх
    Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54Гц 1 пФ+0,03 Сх
    Предельное отклонение температуры измеряемой жидкости от заданной температуры, °С ±1
    Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь (2) ±(2,5 . 10-4 + 0,07 tgδ);
    Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 до 2 кВ ±3 %
    Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 до 2 кВ ±3 %
    Предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика ±1°
    Время нагрева до 90 °C, мин. 80±20
    Объем ячейки, куб.см 60±2
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Потребляемая мощность, кВА, не более 0,6
    1 - для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц;
    2 - для всего диапазона измерения емкости при частоте испытательного напряжения 54Гц.

    Условия эксплуатации установки измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС 3м-3-МОЛНИЯ

    Параметр Значение
    Нормальные условия применения
    Температура окружающего воздуха, °С 20±5
    Относительная влажность воздуха, % 80 при 25°С
    Атмосферное давление, кПа (мм рт. ст.) 84 – 106 (630 – 795)
    Частота питающей сети, Гц 50±1
    Рабочие условия применения
    Температура окружающего воздуха, °С от минус 10 до +35
    Относительная влажность воздуха, % до 80 при 30 °С
    Атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800)
    Частота питающей сети, Гц 50±1
    Предельные условия транспортирования
    Число ударов в минуту при транспортной тряске 80 – 120
    Максимальное ускорение, м/с2 30
  • Комплект поставки ТАНГЕНС 3м-3-МОЛНИЯ

    Наименование Количество
    1. Блок основной «ТАН-БО» 1
    2. Модуль индикации «ТАНГЕНС-3М-3-МИ» 1
    3. Зарядное устройство 1
    4. Ячейка измерительная 3
    5. Руководство по эксплуатации 1
    6. Провод соединительный высоковольтный (длина 1.5 м) 1
    7. Кабель сетевой (длина 1.8 м) 1
    8. Провод заземления (длина 1.5 м) 1
