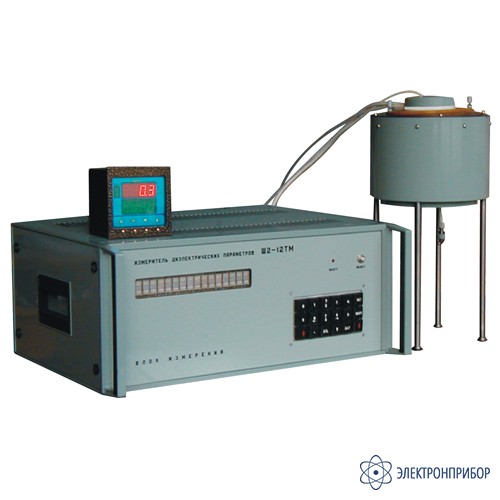

Ш2-12ТМ — измеритель диэлектрических параметров трансформаторного масла

Сохранить в PDF Распечатать
  • Назначение измерителя диэлектрических параметров трансформаторного масла Ш2-12ТМ:

    Измеритель Ш2-12ТМ предназначен для автоматического измерения относительной диэлектрической проницаемости (ε) и тангенса угла потерь (tg δ) трансформаторного масла и других жидких диэлектриков и представляет собой лабораторный прибор циклического действия.

    Принцип действия измерителя основан на мостовом методе измерения ёмкости и проводимости ячейки на частоте 50 Гц при напряжённости электрического поля 1 кВ/мм. Встроенная ЭВМ в автоматическом режиме производит измерение параметров пустой и заполненной маслом (диэлектриком) измерительной ячейки с вычислением значений ε, tg δ и температуры.

    Прибор применяется для контроля качества жидких электроизоляционных материалов (трансформаторные масла) на предприятиях тепло и электроэнергетики, железной дороге, при производстве трансформаторного масла на предприятиях нефтехимической промышленности.

    Тип измерительной ячейки – трехзажимная с зазором между электродами (2±0,1) мм.

    Особенности измерителя диэлектрических параметров трансформаторного масла Ш2-12ТМ:

    • возможность контроля параметров жидких диэлектриков в широком диапазоне температур;
    • высокая надёжность;
    • удобная индикация результатов измерений (16-и разрядное цифровое табло);
    • возможность работы с любыми трёхэлектродными ячейками;
    • полная автоматизация результатов измерения.
  • Технические характеристики измерителя диэлектрических параметров трансформаторного масла Ш2-12ТМ:

    Параметр Значение
    Диапазоны измерений:
    - относительной диэлектрической проницаемости ( δ )
    - тангенса угла потерь (tg ε )

    1…4
    0,0003…0,1 (0,03…10 %)
    Основная относительная погрешность при измерениях:
    - диэлектрической проницаемости, не более
    - тангенса угла потерь, не более

    ±5%
    ±10%
    Температура окружающего воздуха от +5 до +40°С
    Потребляемая мощность в рабочем режиме, не более 200 Вт
    Питание от сети переменного тока с напряжением и частотой 220 В; 50 Гц
    Потребляемая мощность в рабочем режиме, не более 200 ВА
    Габаритные размеры:
    - блок измерения
    - измерительная ячейка ЯЖ-5ТМ
    - термокамера
    - терморегулятор

    485×215×380 мм
    Ø145×210 мм
    200×200×230 мм
    133×130×210 мм
    Масса:
    - блок измерения
    - измерительная ячейка ЯЖ-5ТМ
    - термокамера
    - терморегулятор

    20 кг
    1,5 кг
    3 кг
    2 кг
    Средняя наработка на отказ, не менее 10000 ч
    Средний срок службы, не менее 10 лет
  • Комплект поставки Ш2-12ТМ

    Наименование Количество
    1 Блок измерений 1
    2 Ячейка измерительная ЯЖ5-ТМ 1
    3 Термокамера 1
    4 Терморегулятор 1
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
    7 Комплект электрических схем 1
    Комплект монтажных частей:
    8 Соединитель 5К6.604.061 1
    9 Соединитель5К6.604.062 1
    10 Кабель "СЕТЬ" 2
    11 Соединитель 5К6.644.173 1
    Комплект принадлежностей:
    12 Резистор в корпусе R ном =30,1 кОм кл. допуска ± 1% 1
    13 Резистор в корпусе R ном =332 кОм кл. допуска ± 1% 1
    14 Резистор в корпусе R ном =2 МОм кл. допуска ± 1% 1
    15 Ручка 1
    16 Чашка 1
    Комплект запасных частей:
    17 Вставка плавкая ВП1-1-2А-250 В АГО.481.303 ТУ 1
    18 Вставка плавкая ВП1-1-0,5А-250 В АГО.481.303 ТУ 1
    19 Вставка плавкая ВП1-1-5А-250 В АГО.481.303 ТУ 1
