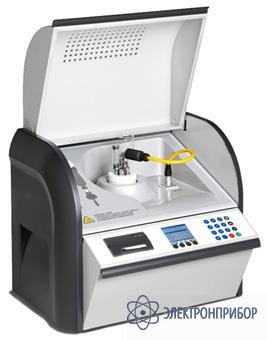

DTL C — установка для автоматического измерения тангенса угла потерь и удельного электрического сопротивления

Сохранить в PDF Распечатать
  • Область применения установки DTL C:

    Установка DTL C является первым полностью автоматическим измерительным мостом для испытаний изоляционных жидкостей на старение.
    DTL C позволяет измерять:

    • Тангенс угла потерь (tan δ)
    • Диэлектрическая проницаемость (εr)
    • Удельное электрическое сопротивление в Ом*м

    Запрограммированы все известные последовательности испытаний, такие как IEC 247, VDE 0370, BS 148, ASTM 924, ГОСТ 6581 и пр., в качестве стандартных последовательностей.

    Особенности установки DTL C:

    • Автоматическая калибровка пустой измерительной ячейки
    • Измерение удельного электрического сопротивления от 2,5 МОм*м до 20 ТОм*м, напряжение до 500 В постоянного тока любой полярности (опция - до 100 ТОм*м)
    • Измерение tan δ от 1*10-5 до 4,0 (400%)
    • Измерение диэлектрической проницаемости εr
    • ВЧ индукционный нагрев элемента: малое время нагрева и равномерный нагрев
    • Простая в использовании аппаратура; измерение тангенса угла потерь и удельного электрического сопротивления производится автоматически в соответствии с заданным стандартом или с индивидуально выбираемыми параметрами.
    • Непосредственное измерение температуры с использованием датчика внутри измерительного электрода
    • Встроенный интерфейс RS 232 для связи с ПК
  • Технические характеристики прибора DTL C:

    Параметр Значение
    Испытательное напряжение переменного тока регулируется в диапазоне от 500 до 2000 В (действующее значение), стабильность  ± 100 x 10-6 при изменении напряжения сети ± 10 %
    Измерения на переменном токе Пиковое значение/ √2 , погрешность ± 1 %
    Испытательное напряжение постоянного тока Регулируется в диапазоне от 125 до 500 В
    Измерения на постоянном токе погрешность ± 0.5 %
    Частота испытаний 50 или 60 Гц (может выбираться)
    Диэлектрическая проницаемость (εr) Диапазон от 1,0 до 10,0, погрешность ± 1 % от измеряемого значения
    Измерение удельного электрического сопротивления
    Rho+/Rho-
    Диапазон от 2,5 МОм*м до 20 ТОм*м (опция - до 100 TОм*м)
    (1 Ом*м = 100 Ом*см)
    Измерение температуры Диапазон от 5 до 120° C, погрешность 0.4 %, разрешение 0,1° С Регулировка задаваемого значения от 11 до 110˚С
    Время измерения в соответствии с требованиями стандарта IEC247 Время цикла приблизительно 25 мин. для tan δ, εr и  ± Rho (включая время заряда и разряда)
    Выбираемые стандартные программы EC 247/VDE 0380, part 2 (1996)
    VDE 0370, part (1978)
    VDE 0371, part (1980)
    VDE 0374
    ГОСТ 6581
    VDE 0375, part (1995)
    Задаваемые клиентом параметры
    VDE 0380
    ASTM D 924-96 (100° C)
    BS 148-1972 VDE 0374
    AS 1767-1975
    JIS C2101-1978
    Образцовый конденсатор Заполненный сжатым газом SF6 конденсатор, 115 пФ,
    tan δ < 1*10-5
    Измерение тангенса угла потерь tan δ макс. разрешение 1*10-5; диапазон значений разрешающей способности: 4095 цифр в 3 декадах, автоматический выбор диапазона:
    от 0,00001 до 0,04095
    от 0,0409 до 0.4095
    от 0.409 до  4.095 (= 400 %)
    погрешность: ± 1 % от измеряемого значения + 0,00008
    Дисплей 2 x 40 цифр, буквенно-цифровой ЖКД с функциями курсора
    Принтер 24-игольчатый матричный с красящей лентой, ширина 57 мм
    Интерфейс для сопряжения с ПК RS 232 (V 24), 2400 бит/с, 8 бит
    Температура складского хранения от - 20 до + 50° С
    Интервал рабочих температур от 0 до 40° С
    Относительная влажность воздуха макс. 95 % (без конденсации влаги)
    Электропитание может выбираться, 110 - 120 В /220 - 230 В/240 В; от 50 до 60 Гц
    Энергопотребление 300 ВА
    Батареи 3 шт.,  1,5 В (IEC R6) питание памяти для хранения данных, времени и даты; срок службы приблизительно 4 года
    Размеры измерительного моста приблизительно. 450 x 460 x 500 мм
    Масса (включая ячейку) приблизительно 32 кг
    Измерительная ячейка MC 2A
    Конструкция Трехэлементная ячейка с изоляторными кольцами из кварцевого стекла, и с клапаном для слива
    Материал хромо-никелевая сталь
    Объем пробы 45 мл
    Межэлектродный зазор 2 мм
    Пробивное напряжение в воздухе 2000  В (действующее значение Vrms)
    Емкость незаполненного элемента 70 пФ
    Вязкость жидкой пробы макс. 150 мм2/с при 20° С
    Интервал рабочих температур 5... 120° С
    Размеры с транспортной упаковкой  (длина x ширина x высота) приблизительно. 400 x 270 x 130 мм
    Масса приблизительно 5,20 кг
  • Комплект поставки DTL C

    Наименование Количество
    1 Установка для автоматического измерения тангенса угла потерь и удельного электрического сопротивления DTL С 1
    2 Шнур питания от сети 1
    3 Пылезащитный чехол для DTL С 1
    4 Трубка сливная для измерительной ячейки, 1,5 м 1
    5 Ячейка измерительная MC 2A с футляром для переноски 1
    6 Шприц, 50 мл 1
    7 Датчик температурный для ячейки измерительной 1
    8 Кейс транспортировочный для DTL С 1
    9 Кейс транспортировочный для измерительной ячейки МС 2А 1
    10 Тестирующее устройство КА 0.03 для DTL 1
    11 Программное обеспечение и кабель связи с ПК для DTL 1
    12 Руководство по эксплуатации 1
