Диатранс — испытательный комплекс для измерения электрических характеристик масел

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

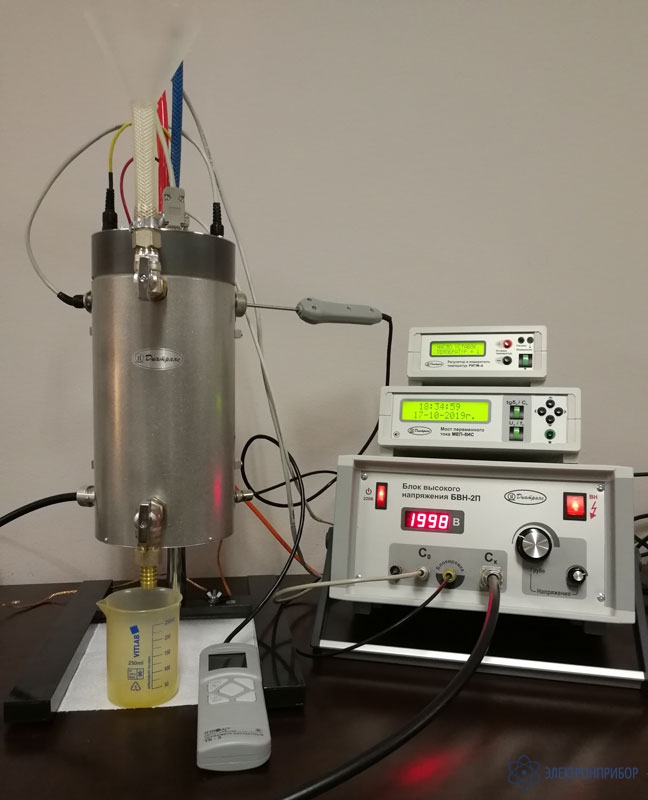

    Назначение комплекса Диатранс:

    Переносной испытательный комплекс, позволяющий проводить измерения электрических характеристик масел в диапазоне от температуры окружающей среды до 90 °С как в лабораторных, так и в полевых условиях. Применение герметичной цилиндрической ячейки с вертикально расположенными электродами облегчило процедуру ее промывки и дало возможность не производить разборку ячейки после испытания каждой пробы масла.

    В малообъемном термостате с электронной системой управления нагрев проб происходит в автоматическом режиме от температуры окружающей среды (20 °С) до температуры 90 °С за 30 – 35 минут. Поддержание заданной температуры обеспечивается с точностью ± 0.5 градуса.

    Принципиально важной характеристикой любой испытательной установки является безопасность проведения работ. Эта задача решена путем применения в испытательном комплексе экранированного блока высокого напряжения (БВН-2П) со встроенным эталонным конденсатором. Все элементы БВН-2П размещены в металлическом корпусе, а используемый высоковольтный трансформатор имеет мощность не более 20 Вт. Мощность трансформатора достаточна для его работы на емкостную нагрузку до 500 пФ и в то же время не представляет опасности для персонала. Ввод высокого напряжения в термостат осуществляется кабелем. Предусмотрена блокировка от включения высокого напряжения в несобранной схеме. Благодаря перечисленным выше техническим решениям испытательный комплекс не требует его размещения на специально огороженном испытательном поле и может быть оперативно собран на любом рабочем столе.

  • Достоинства комплекса Диатранс:

    • Модульная структура, позволяющая применять различные средства измерений;
    • Пригодность для эксплуатации в лабораторных и полевых условиях;
    • Возможность слива пробы масла и промывки ячейки без ее разборки после каждого анализа;
    • Автоматическое управление нагревом исследуемой пробы;
    • Непрерывное измерение текущих температур нагревателя и пробы;
    • Поддержание заданной температуры пробы масла;
    • Звуковая сигнализация о выходе на режим;
    • Индикация неисправностей;
    • Отсутствие паров масла.

    Ячейка цилиндрическая:

    Герметичная цилиндрическая ячейка трехзажимного типа. Встроенный датчик температуры. Возможность подключения электронного термометра. Соответствие требованиям ГОСТ 6581-75.

    Термостат:

    Компактный переносной теплоизолирующий корпус (термос) со съемной опорой. Электрический нагреватель с медным радиатором и датчиком температуры. Программируемый электронный блок управления нагревом с цифровым дисплеем РИТМ-4.

    Режимы работы РИТМ-4:

    • Задание условий испытаний при нагреве и остывании пробы (до 7 уставок).
    • Нагрев
    • Стабилизация (поддержание заданной температуры пробы)
    • Охлаждение
    • Просмотр заданных уставок температур.

    Во время нагрева, стабилизации и охлаждения текущие температуры нагревателя и пробы, а также время с момента включения нагрева отображаются на табло.

    Блок высокого напряжения БВН-2П:

    Обеспечивает проведение испытаний в помещениях, не имеющих специального ограждения безопасности. Имеет встроенный эталонный конденсатор и цифровой вольтметр. Позволяет оперативно собрать схему Шеринга в полевых условиях.

    • Выходное напряжение 2000 В
    • Пределы регулирования напряжения 5%
    • Емкость эталонного конденсатора 90 пФ
    • Потребляемая мощность, не более 50 Вт
    • Масса 10 кг
    • Габариты 350 х 250 х 180 мм

    Измеритель электропроводности трансформаторных масел ИПМ-1:

    Позволяет осуществлять экспресс-оценку степени загрязнения, увлажнения и старения трансформаторных масел по величине их удельногообъёмного электрического сопротивления, а также непреывный контроль в процессе нагрева и охлаждения проб. Работает с измерительными ячейками различной ёмкости.

    № госреестра: 38863-08

    • Диапазон измеряемых значений удельного объемного электрического сопротивления: 1010 - 5 х 1015 Ом х см.
    • К пробе прикладывается стабилизированное напряжение постоянного тока 500 В;
    • Масса 0,4 кг;
    • Габариты 195 х 100 х 40 мм.

    Возможна поставка комплекса "Диатранс" без автоматического моста переменного тока МЕП-6ИС и измерителя электропроводности трансформаторных масел ИПМ-1. При этом стоимость комплекта будет уменьшена.

  • Комплект поставки Диатранс

    Наименование Количество
    Термос со штативом 1
    Герметичная цилиндрическая ячейка трехзажимного типа с запорной арматурой и датчиком температуры 1
    Электрический нагреватель (ТЭН) с радиаторами и датчиком температуры 1
    Электронный блок управления нагревом РИТМ-4 1
    Блок высокого напряжения (БВН-2П) со встроенным эталонным конденсатором 1
    Измеритель электропроводности трансформаторных масел ИПМ-1 1
    Электронный термометр с зондом 1
    Сетевой стабилизатор напряжения 1
    Документация 1
    МЕП-6ИС 1
