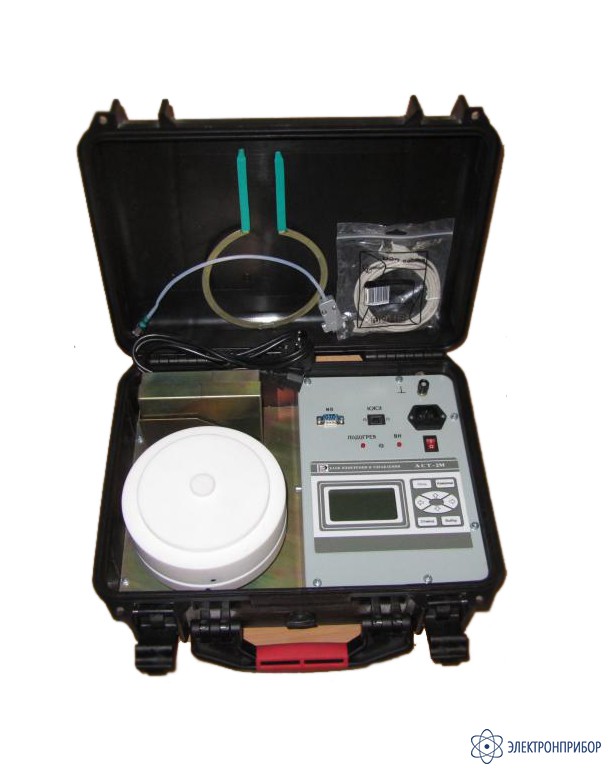

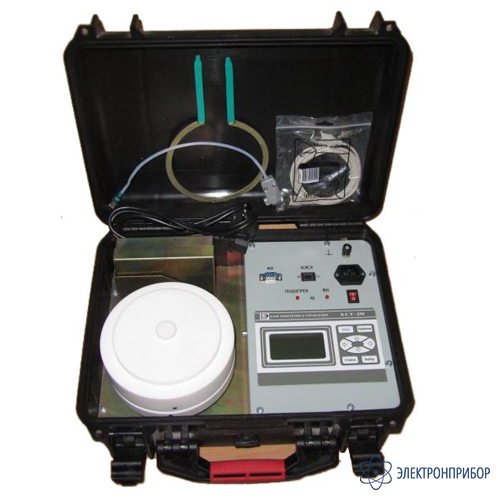

АСТ-2М (переносная) — установка для контроля качества трансформаторного масла

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      31346-11

    • Производитель

      Прочие

    Назначение установки АСТ-2М:

    Установка АСТ-2М предназначена для контроля находящихся в эксплуатации трансформаторных масел (ТМ) по измеренной зависимости тангенса угла диэлектрических потерь от температуры tgδ=f(ТТМ). Выпускаются два варианта АСТ-2М: лабораторная и переносная. В обоих вариантах АСТ-2М состоит из блока измерительного технологического (БИТ) и блока управления (БИУ). Лабораторная и переносная АСТ-2М, кроме габаритов и массы, имеют абсолютно идентичные технические показатели, которые приведены ниже.

    Основные отличия от аналогов и показатели конкурентоспособности:

    1. Программное обеспечение АСТ-2М позволяет:
      • задавать и отслеживать режим работы АСТ-2М;
      • выводить в реальном времени результаты измерений на дисплей;
      • заносить в энергонезависимую память, хранить в ней, переносить на жесткий диск компьютера результаты до 256 измерений зависимости tgδ=f(ТТМ);
      • выполнять дополнительную компьютерную обработку результатов измерений.
    2. Фискальные функции программного обеспечения АСТ-2М позволяют:
      • контролировать качество подготовки измерительной ячейки к испытаниям ТМ;
      • проводить контроль добросовестности выполнения испытаний проб ТМ;
      • контролировать общую нагрузку АСТ-2М по уникальным номерам.
    3. Преимущество АСТ-2М перед аналогами обеспечивают:
      • современные (последних разработок) электронные компоненты БИТ и БИУ;
      • алгоритм проведения испытания и фискальные функции программного обеспечения БИУ исключают влияние человеческого фактора на результат измерений tgδ=f(ТТМ);
      • запись и хранение в памяти БИУ до 256 результатов испытаний проб ТМ с датой и временем их проведения;
      • четыре температурных режима измерений tgδ=f(ТТМ) на ветви подъема температуры ТМ и три не затратных по времени (30÷35 минут) режима измерений tgδ=f(ТТМ) на ветви снижения температуры ТМ;
      • незначительное по времени суммарное воздействие высокого напряжения на ТМ (от единиц до десятков секунд) при измерении зависимости tgδ=f(ТТМ);
      • безопасность, простота и высокая культура эксплуатации;
      • стоимость, которая ниже стоимости отечественных аналогов.

    Исключительно низкая масса (менее 10 кг), электробезопасное исполнение, миниатюрные габариты позволяют использовать в передвижных электролабораториях.

    Советуем обратить внимание на установку АСТ-2М и ее уникальные характеристики помогут Вам упростить процедуру и повысить надежность контроля качества ТМ.

    Использование переносной АСТ-2М на месте забора проб позволяет получить экспрессную и объективную информацию о качестве трансформаторного масла.

    Правовая защита АСТ-2М подтверждена утвержденной заявкой на изобретение 2008146370. Устройство контроля качества жидкого диэлектрика с принятым решением о выдаче патента.

  • Технические характеристики установки АСТ-2М:

    Параметр Значение
    Испытательное напряжение, UИСП, В, (частотой F, Гц) 2000 ± 60; (50 ± 0,5)
    Диапазон измерения  тангенса угла диэлектрических потерь трансформаторного масла tgδТМ, % 0,03 ÷ 50
    Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь, tgδ0, %, не более

    ± 0,02 (1,0+tgδx), где tgδx - измеренное АСТ-2М значение tgδ

    Допускаемые пределы дополнительной абсолютной погрешности измерения tgδTM, вызванной изменением напряжения питания на ±5% от номинального значения (220В, 50 Гц), ΔtgδП %, не более ΔtgδП ≤ 0,5 Δtgδ0
    Диапазон испытательной температуры ТМ, Т°, С от +10 до +100
    Допускаемые пределы абсолютной погрешности измерения температуры пробы ТМ, ΔТ°, С, не более ± 1
    Допускаемые пределы дополнительной абсолютной погрешности измерения tgδТМ, вызванной изменением температуры окружающего воздуха на каждые 10°С от нормальной (20°С) в диапазоне рабочих температур ΔtgδТ ≤ 0,5 Δtgδ0
    Теплопрочность при хранении и транспортировании до плюс 55°С
    Холодопрочность при хранении и транспортировании до минус 25°С
    Прочность при механических воздействиях в предельных условиях транспортирования (транспортная тряска) - ударов в минуту - 80±5;
    - ускорение - 30м/с2;
    - воздействие - в течении 1ч.
    Влагопрочность в предельных условиях храненния:
    - температура окружающего воздуха
    - относительная влажность воздуха

    плюс 25°С
    95%
    Масса БИТ, кг, не более 9,2
    Масса БИУ, кг, не более 0,42
    Габариты БИТ, мм, не более 235 х 200 х 210
    Габариты БИУ, мм, не более 190 х 140 х 75
    Питание:
    - напряжение, U, В; (частота, F, Гц)
    - потребляемая мощность, Вт, не более

    220 ± 11; (50 ± 0,5)
    140
    Безопасность по ГОСТ 22261-94
    Электромагнитная совместимость по ГОСТ Р51350-99
    ГОСТ Р51522-99
    ГОСТ 22261-94
    Средний срок службы, лет, не менее 5
    Вероятность безотказной работы, часов, не менее 5000
    Время непрерывной работы без отключения от сети не менее, час 8
  • Комплект поставки АСТ-2М (переносная)

    Наименование Количество
    1 Блок испытательный технологический (БИТ) 1
    2 Блок измерения и управления (БИУ) 1
    3 Измерительная ячейка 1
    4 Кабель связи БИТ с БИУ 1
    5 Кабель подключения ИЯ к БИТ 1
    6 CD - диск с программой считывания и переноса на диск компьютера результатов измерений, хранящихся в энергонезависимой памяти БИУ 1
    7 USB кабель связи БИУ и персонального компьютера 1
    8 Захват для перемещения измерительной ячейки 1
    9 Кабель сетевой 1
    10 Сертификат об утверждении типа средств измерений(копия) 1
    11 Свидетельство о поверке Установки АСТ-2М 1
    12 Руководство по эксплуатации 1
  • Дополнительная комплектация АСТ-2М (переносная)

    • 13 570 руб.
      Добавить к заказу

      ELCHROM-G, 100 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 6 962 руб.
      Добавить к заказу

      ELCHROM-G, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 11 097 руб.
      Добавить к заказу

      ELCHROM-G, 50 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 7 788 руб.
      Добавить к заказу

      ELCHROM-GS, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.
