АСТ2М, АСТ 2 М

АСТ-2М (лабораторная) — установка для контроля качества трансформаторного масла

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      31346-11

    • Производитель

      Прочие

    Назначение установки АСТ-2М:

    Установка АСТ-2М предназначена для контроля качества трансформаторного масла (ТМ) по параметру tgδ.

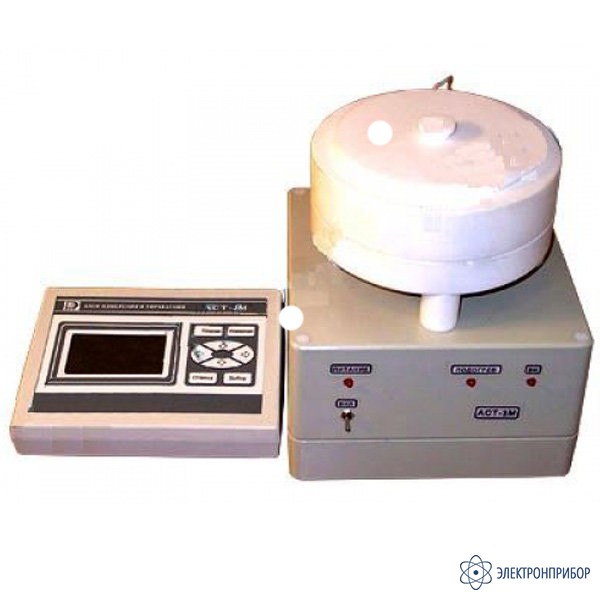

    Установка АСТ-2М состоит из двух блоков. Нагреватель, термостат, испытательная ячейка с ТМ, высоковольтный источник и первичные датчики температуры ТМ и tgδ размещены в блоке испытательном технологическом (БИТ).
    Основным элементом блока измерения и управления (БИУ) является микропроцессор, задающий АСТ-2М программно-управляемый режим работы

    Программное обеспечение АСТ-2М позволяет:

    • задавать и отслеживать режим работы АСТ-2М;
    • выводить в реальном времени результаты измерений на дисплей;
    • заносить в память, хранить в ней, выводить на дисплей, переносить на жесткий диск компьютера результаты до 256 опытов по измеренной зависимости tgδ=f(ТТМ).

    Предусмотрена возможность выполнения дополнительной компьютерной обработки результатов измерения tgδ=f(ТТМ).

    В программное обеспечение АСТ-2М введены фискальные функции, которые позволяют:

    • Пользователю АСТ-2М контролировать качество подготовки измерительной ячейки к испытаниям пробы ТМ;
    • Администрации предприятия проводить контроль добросовестности выполнения Пользователем АСТ-2М испытаний проб ТМ;
    • Предприятию-изготовителю, по уникальным номерам, контролировать общую нагрузку на АСТ-2М и правильность выполнения Пользователем основных условий проведения испытаний проб ТМ.

    Преимущество АСТ-2М перед аналогами обеспечивают:

    • современные (последних разработок) электронные компоненты БИУ;
    • алгоритм проведения испытания и фискальные функции программного обеспечения БИУ исключают влияние человеческого ;фактора на результат измерения tgδ=f(ТТМ);
    • возможность использования в составе передвижных лабораторий;
    • запись и хранение в памяти БИУ до 256 результатов испытаний проб ТМ, с датой и временем их проведения;
    • четыре режима измерения, в том числе с подробной (через 1°С) записью tgδ=f(ТТМ) и возможность измерений на ветви снижения температуры масла;
    • резкое сокращение времени измерений на ветви снижения температуры ТМ;
    • безопасность;
    • исключительная простота и высокая культура эксплуатации.
  • Технические характеристики установки АСТ-2М:

    Параметр Значение
    Испытательное напряжение, UИСП, В, (частотой F, Гц) 2000 ± 60; (50 ± 0,5)
    Диапазон измерения  тангенса угла диэлектрических потерь трансформаторного масла tgδТМ, % 0,03 ÷ 50
    Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь, tgδ0, %, не более

    ± 0,02 (1,0+tgδx), где tgδx - измеренное АСТ-2М значение tgδ

    Допускаемые пределы дополнительной абсолютной погрешности измерения tgδTM, вызванной изменением напряжения питания на ±5% от номинального значения (220В, 50 Гц), ΔtgδП %, не более ΔtgδП ≤ 0,5 Δtgδ0
    Диапазон испытательной температуры ТМ, Т°, С от +10 до +100
    Допускаемые пределы абсолютной погрешности измерения температуры пробы ТМ, ΔТ°, С, не более ± 1
    Допускаемые пределы дополнительной абсолютной погрешности измерения tgδТМ, вызванной изменением температуры окружающего воздуха на каждые 10°С от нормальной (20°С) в диапазоне рабочих температур ΔtgδТ ≤ 0,5 Δtgδ0
    Теплопрочность при хранении и транспортировании до плюс 55°С
    Холодопрочность при хранении и транспортировании до минус 25°С
    Прочность при механических воздействиях в предельных условиях транспортирования (транспортная тряска) - ударов в минуту - 80±5;
    - ускорение - 30м/с2;
    - воздействие - в течении 1ч.
    Влагопрочность в предельных условиях храненния:
    - температура окружающего воздуха
    - относительная влажность воздуха

    плюс 25°С
    95%
    Масса БИТ, кг, не более 9,2
    Масса БИУ, кг, не более 0,42
    Габариты БИТ, мм, не более 235 х 200 х 210
    Габариты БИУ, мм, не более 190 х 140 х 75
    Питание:
    - напряжение, U, В; (частота, F, Гц)
    - потребляемая мощность, Вт, не более

    220 ± 11; (50 ± 0,5)
    140
    Безопасность по ГОСТ 22261-94
    Электромагнитная совместимость по ГОСТ Р51350-99
    ГОСТ Р51522-99
    ГОСТ 22261-94
    Средний срок службы, лет, не менее 5
    Вероятность безотказной работы, часов, не менее 5000
    Время непрерывной работы без отключения от сети не менее, час 8
  • Комплект поставки АСТ-2М (лабораторная)

    Наименование Количество
    1 Блок испытательный технологический (БИТ) 1
    2 Блок измерения и управления (БИУ) 1
    3 Измерительная ячейка 1
    4 Кабель связи БИТ с БИУ 1
    5 Кабель подключения ИЯ к БИТ 1
    6 CD - диск с программой считывания и переноса на диск компьютера результатов измерений, хранящихся в энергонезависимой памяти БИУ 1
    7 USB кабель связи БИУ и персонального компьютера 1
    8 Захват для перемещения измерительной ячейки 1
    9 Кабель сетевой 1
    10 Сертификат об утверждении типа средств измерений(копия) 1
    11 Свидетельство о поверке Установки АСТ-2М 1
    12 Руководство по эксплуатации 1
