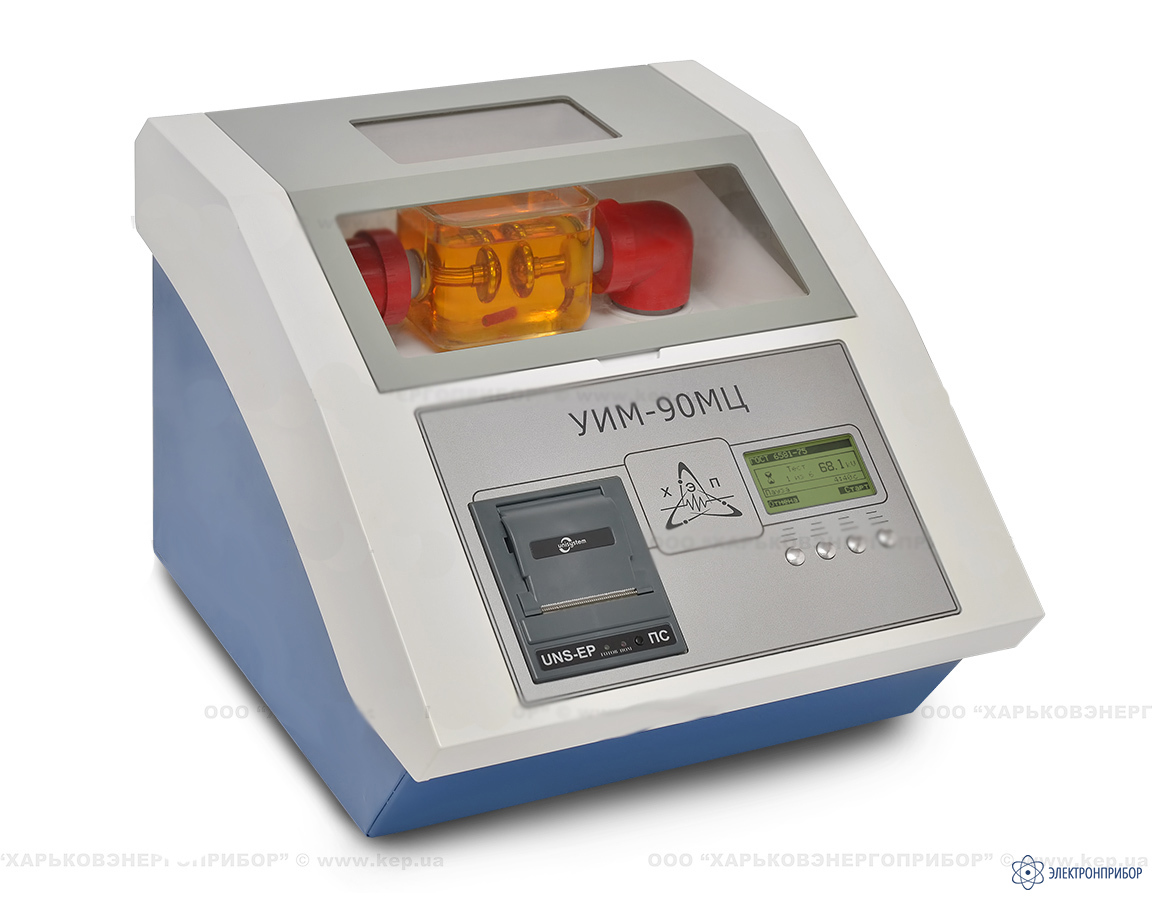

УИМ-90МЦ (90 кВ) — установка испытания пробивного напряжения масла цифровая

Сохранить в PDF Распечатать
  • Назначение установки испытания пробивного напряжения масла цифровая УИМ-90МЦ (90 кВ)

    Установка УИМ-90МЦ (90 кВ) предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков.

    УИМ-90МЦ (90 кВ) позволяет работать в соответствии с ГОСТ 6581-75 и другими международными и национальными стандартами.

    Установка УИМ-90МЦ (90 кВ) способна хранить в памяти до 200 измерений и имеет возможность сохранять результаты в компьютер.

    УИМ-90МЦ (90 кВ) позволяет работать как в ручном, так и в полностью автоматическом режимах.

    Особенности установки испытания пробивного напряжения масла цифровая УИМ-90МЦ (90 кВ)

    В автоматическом режиме УИМ-90МЦ (90 кВ) способна выполнять следующие:

    • выдержка времени между испытаниями (первым и последующими);
    • перемешивание пробы диэлектрика;
    • вычисление среднего арифметического значения пробивного напряжения и значения коэффициента вариации;
    • подача сигнала о завершении работы;
    • распечатка отчета на встроенном принтере.

    Установка имеет интерфейс на русском и английском языках.

  • Технические характеристики установки испытания пробивного напряжения масла цифровая УИМ-90МЦ (90 кВ)

    Параметр Значения
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50
    Наибольшее пробивное напряжение, кВ 90
    Объем измерительной ячейки, кв.см. 400
    Наибольшая потребляемая мощность, кВА 0,5
    Масса установки не более, кг 26
    Средний срок службы изделия, лет 6
    Условия эксплуатации
    Аппарат рассчитан для эксплуатации в лабораторных условиях, капитальных жилых помещения или помещениях подобного типа при следующих условиях:
    Температура окружающей среды, °С от +10 до +35
    Относительная влажность, %, не более 80 при температуре +25°С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
    Все лица, осуществляющие эксплуатацию и техническое обслуживание Установки, должны быть предварительно обучены безопасным методам работы с Установкой, знать в соответствующем объёме “Правила технической эксплуатации электроустановок потребителей” и “Правила техники безопасности при эксплуатации электроустановок потребителей”.
  • Комплект поставки УИМ-90МЦ (90 кВ)

    Наименование Количество
    Вставка плавкая 2
    Кабель сетевой 1
    Паспорт 1
    Руководство по эксплуатации 1
    Стержень магнитный для масломешалки 1
    Установка испытания пробивного напряжения масла цифровая УИМ-90МЦ (90 кВ) 1
    Шаблон-калибр 1
    Ячейка измерительная 1
