Испытания трансформаторного масла на пробой

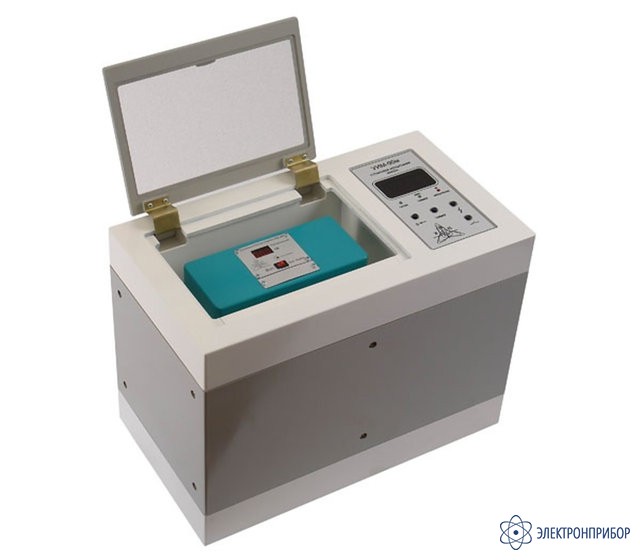

УИМ-90М — установка для испытания трансформаторного масла

Сохранить в PDF Распечатать
  • Назначение установки УИМ-90 М:

    Установка УИМ-90 М предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков в соответствии с ГОСТ 6581-75 (СТ СЭВ 3166-81).

  • Технические характеристики аппарата УИМ-90 М:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В / Частота, Гц 220 / 50
    Наибольшее пробивное напряжение (действующее значение), кВ 80
    Объем измерительной ячейки, см3, не более 400
    Потребляемая мощность, ВА, не более 500
    Масса, кг, не более 26

    Условия эксплуатации установки УИМ-90м:

    • температура окружающего воздуха от +10 до +35°C;
    • относительная влажность воздуха не более 80% при температуре плюс 25°C;
    • атмосферное давление от 630 до 800 мм рт.ст.
  • Комплект поставки УИМ-90М

    Наименование Количество
    Установка УИМ- 90м 1
    Ячейка измерительная 1
    Кабель питания 1
    Шаблон-калибр 1
    Плавкие вставки RF1 5x20мм, 5 А 2
    Руководство по эксплуатации 1
    Пульт дистанционного управления 1
    Укладочный ящик 1
  • Дополнительная комплектация УИМ-90М

    • 6 000 руб.
      Добавить к заказу

      6ДЕ.539.000, ячейка измерительная для УИМ-90/АИМ-90

      Ячейка измерительная для УИМ-90/АИМ-90

    • 13 570 руб.
      Добавить к заказу

      ELCHROM-G, 100 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 6 962 руб.
      Добавить к заказу

      ELCHROM-G, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 11 097 руб.
      Добавить к заказу

      ELCHROM-G, 50 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 7 788 руб.
      Добавить к заказу

      ELCHROM-GS, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.
