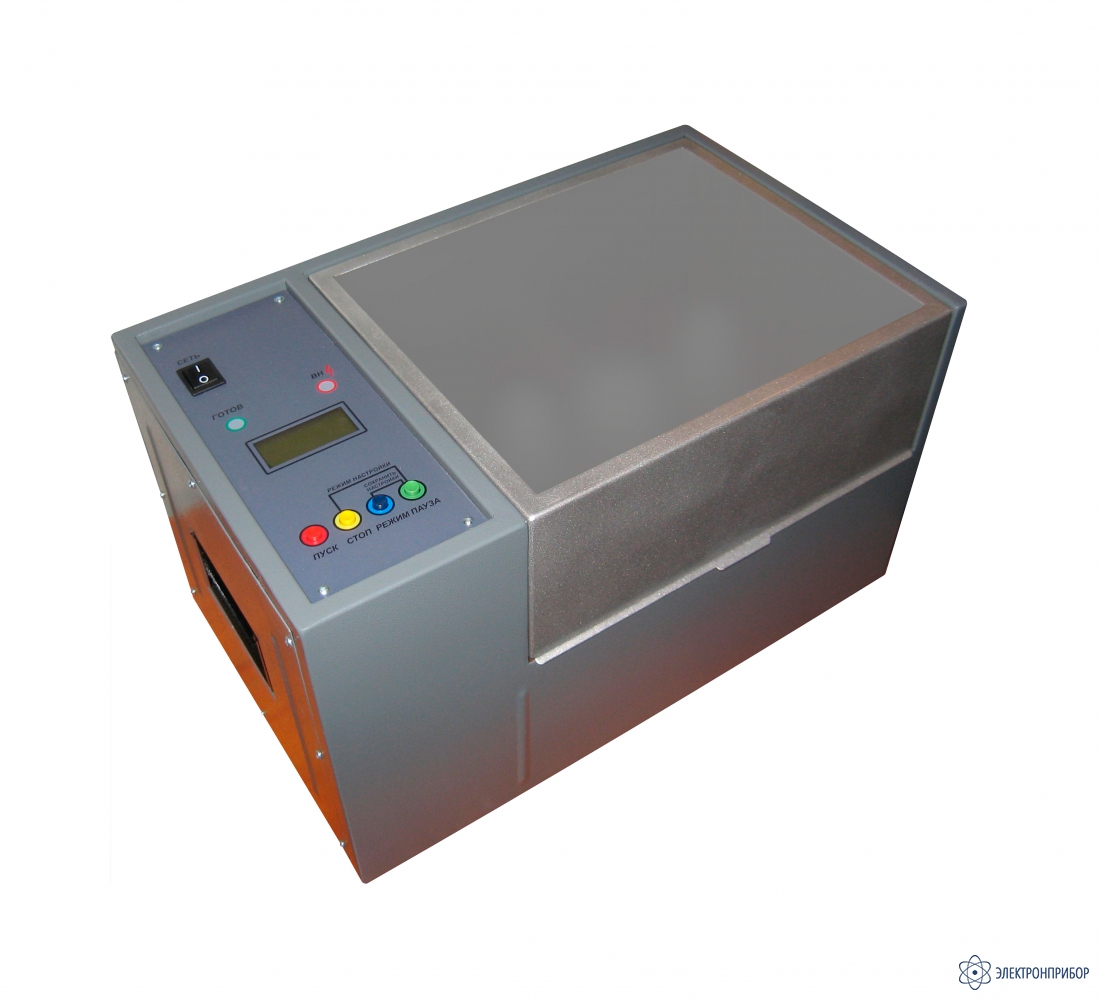

УИМ-90 — установка для испытания масла

Код товара: 50933

    • Гарантия

      12 месяцев

    Назначение установки для испытания масла УИМ-90:

    Установка для испытания масла УИМ-90, ТУ У33.2-14102968-003-2002, (в дальнейшем именуемая – установка) предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков в соответствии с ГОСТ 6581-75 (СТ СЭВ 3166-81).

    Конструкция установки по требованию потребителя может предусматривать наличие встроенного радиоканала, используемого для соединения с персональным компьютером для сохранения, обработки и распечатки результатов испытаний.

    Установка является переносным оборудованием.

  • Технические характеристики установки для испытания масла УИМ-90:

    c

    Параметр Значение
    Диапазон испытательных напряжений (действующие значения), кВ от 10 до 90
    Приведенная погрешность измерения испытательного напряжения, % ± 3
    Объем измерительной ячейки, см3, не более 400
    Напряжение питающей сети однофазного переменного тока, В 220 +15 -10
    Частота питающей сети, Гц 50 ± 1
    Потребляемая мощность, кВ·А, не более 0,5
    Масса, кг, не более 30
    Габаритные размеры, мм, не менее 520×335×320
    Наименование внешнего влияющего фактора Предельное значение внешнего влияющего фактора
    Рабочие условия эксплуатации Предельные условия
    Транспортирование Хранение
    Температура окружающего воздуха, oC
    – Нижнее значение
    – Верхнее значение

    15
    35

    минус 25*
    55

    минус 25*
    55
    Относительная влажность воздуха,%, не более 80 85 85
    Атмосферное давление, мм рт. ст.
    – Нижнее значение
    – Верхнее значение

    630
    795

    630
    795

    630
    795
    Ударная прочность на удары многократного действия
    – Пиковое ударное ускорение, м с-2
    – Длительность действия ударного ускорения, мс
    – Число ударов, шт.    		 -

    30

    1
    80 – 120    		 -
    Продолжительность непрерывной работы установки 8 час.
    Установка функционирует, сохраняет внешний вид и параметры во время и после воздействия на него внешних влияющих факторов, значения которых указаны в таблице.
    * Включение установки после длительного пребывания при температуре ниже 5 оC разрешается после предварительной выдержки в течение 4 час при температуре от 15 oC до 35 oС.

  • Комплект поставки УИМ-90

    № Наименование Количество
    1 Стенд высоковольтный 1
    2 Ячейка измерительная 1
    3 Кабель питания 1
    4 Пульт дистанционного управления 1
    5 Провод заземления 1
    6 Тара транспортная 1
    7 Шаблон-калибр 1
    8 Стержень-активатор 1
    9 Перемычка 1
    10 Палочки для ручного перемешивания 2
    11 Адаптер Bluetooth 1
    12 Диск с программой "VirtualUIM" 1
    13 Руководство пользователя программой "VirtualUIM" 1
    14 Вставка плавкая ВП-1-1-5А ОЮО.480.003ТУ 1
    15 Вставка плавкая ВП-1-1-2А ОЮО.480.003ТУ 1
    16 Руководство по эксплуатации 1
