Испытания трансформаторного масла на пробой

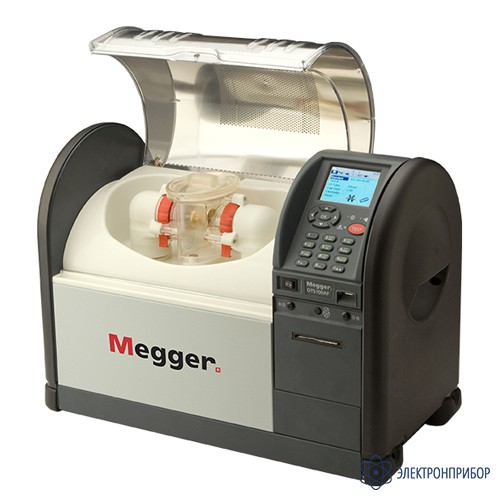

OTS80AF — автоматическая испытательная установка на пробой до 80 кВ

Сохранить в PDF Распечатать
  • Назначение тестера OTS80AF/2:

    Портативные автоматические установки компании Megger выполняют испытания на электрическую прочность минеральных, силиконовых и сложноэфирных синтетических масел. Литые испытательные ячейки обеспечивают высокий уровень повторяемости результатов в полевых и лабораторных условиях благодаря точной установке зазора между электродами с помощью регулировочных дисков. Прозрачная, экранированная крышка – один из основных элемен-тов, позволяющий пользователям видеть все происходящее в ис-пытательной камере.
    Питание приборов осуществляется от сети переменного тока.
    Стандартные методики проведения испытаний предварительно загружены в прибор, а новые версии могут быть перегружены через USB–интерфейс. Все установки поддерживают проведение испыта-ний, определенных пользователем. Результаты испытаний иденти-фицируются либо по серийному номеру, или по идентификацион-ному номеру объекта, с указанием даты и времени. Дополнительный встроенный принтер обеспечивает получение твердых копий результатов. Распечатки на основе чернил гаранти-руют их стойкость практически при любых температурах. USB–интерфейсы (3) обеспечивают связь с РС, USB-флэш-картой, внешним USB-принтером и сканером штрих-кодов.

    ПРИМЕНЕНИЕ

    Контроль и поддержание качества масла особенно важно для обес-печения надежной работы электрического оборудования, заполнен-ного маслом. Нормы и правила, установленные во многих странах, включают в себя различные типы испытаний изоляционных масел.
    Один из основных тестов качества масла – это испытание на на-пряжение пробоя, при котором определяется электрическая проч-ность масла. Низкое пробивное напряжение может указывать на наличие загрязнений, например, воды или проводящих частиц.
    Внимательно производите отбор пробы масла и тестирование для того, чтобы исключить любое загрязнение пробы масла инородны-ми объектами. Очистку ячеек между испытаниями необходимо вы-полнять путем их промывки следующей пробой масла. Запрещает-ся очищать ячейки волокнистыми материалами. Для обеспечения высокой точности показаний тщательно устанавливайте зазор меж-ду электродами и фиксируйте его с помощью регулировочных дисков.

    ДОСТОИНСТВА И ВОЗМОЖНОСТИ

    • Испытательные напряжения до 60 кВ , 80 кВ и 100кВ
    • Высокая стабильность расстояния между фиксируемыми элек-тродами ячейки с маслом.
    • Калибры зазора между плоскими электродами, которые не повреждают электроды.
    • Автоматическое измерение температуры масла.
    • Цветной дисплей QVGA с подсветкой.
    • Простая очистка камеры путем слива масла.
    • Безопасность работы благодаря отсечке высокого напряжения микровыключателем с резервным дублированием, контактной шине с нулевым напряжением и экранированной крышке.
    • Прозрачная крышка – хорошая видимость происходящего в испытательной камере и ячейке.
    • Интуитивно-понятный интерфейс пользователя полностью поддерживает автоматический режим работы при предваритель-но загруженных стандартных методиках испытаний плюс конфи-гурируемая пользователем последовательность испытаний.
  • Комплект поставки OTS80AF

    Наименование Количество
    Емкость для масла с установленными сферическими электродами 1
    Защитный чехол 1
    Лабораторный прибор для проверки масла 1
    Набор для проведения теста 1
    Руководство по эксплуатации 1
  • Дополнительная комплектация OTS80AF

    • 13 570 руб.
      Добавить к заказу

      ELCHROM-G, 100 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 6 962 руб.
      Добавить к заказу

      ELCHROM-G, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 11 097 руб.
      Добавить к заказу

      ELCHROM-G, 50 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 7 788 руб.
      Добавить к заказу

      ELCHROM-GS, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.
