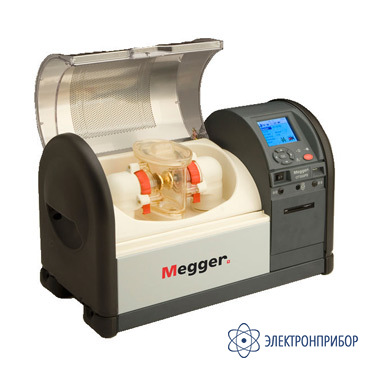

OTS60PB — портативный тестер трансформаторного масла на пробой до 60 кВ

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      66517-17

    • Производитель

      Megger, Великобритания

    Назначение портативного тестера трансформаторного масла на пробой до 60 кВ OTS60PB:

    Портативный тестер масла Megger OTS60PB - это полностью автоматическая установка для тестирования масла, позволяющая сократить задачи оператора по приготовлению и загрузке образца масла в тестовый отсек, и запуску требуемой тестовой последовательности.

    По завершении тестирования прибор выдает среднее значение пробоя, и позволяет просмотреть результат каждого промежуточного тестирования. Расчеты среднеквадратического отклонения выполняются автоматически и выводятся на дисплей в моменты, определенные стандартом тестирования.

    Максимальное напряжение тестирования 60 кВ. Тестовая установка имеет микропроцессорный контроль. Последовательности тестирования для многих национальных и международных стандартов (включая Российский ГОСТ) записаны в памяти тестовой установки.

    Программируемые параметры тестовой установки включают время тестирования, время перемешивания, скорость нарастания применяемого напряжения и количество тестов. Для быстрой оценки состояния образца масла имеется пятиминутная тестовая последовательность.

    Особенности портативного тестера трансформаторного масла на пробой до 60 кВ OTS60PB:

    • Вес всего 19 кг;
    • Напряжение пробоя до 60 кВ;
    • Задаваемые параметры для теста "прошел / не прошел";
    • Встроенный аккумулятор для работы прибора в полях;
    • Предварительно запрограммировано ГОСТ 6581;
    • Защитная блокировка двери тестового отсека;
    • RS-232-порт для выхода на принтер (принтер поставляется по отдельному заказу).
  • Технические характеристики портативного тестера трансформаторного масла на пробой до 60 кВ OTS60PB:

    Параметр OTS60PB OTS80PB
    Испытательное напряжение От - 30 до +30 кВ (эффективное) От - 40 до + 40 кВ (эффективное)
    Разрешение по напряжению 0,1 кВ, ±1%, ±2 цифры
    Программируемые последовательности испытаний ASTM D 1816-04
    ASTM D 877A-02
    ASTM D 877B-02
    IEC 60156-95
    Измерительные ячейки 400 мл (стандартная) и 150 мл (опция) Камера из Nylon 12 обеспечивает прецизионную установку электродов, а регулировочные диски – их фиксацию в заданном положении. Дополнительная ячейка объемом 150 мл предназначена для проб масла небольшого объема.
    Разрешение датчика температуры 1 ºC
    Электропитание Напряжение сети от 85 до 265 В переменного тока
    Частота сети 50/60 Гц
    Батарейное питание (опция) Свинцово-кислотная 2 x 12 В, 4 А-ч или NiMH 24 В, 2 А-ч
    Интерфейсы Совместимые с USB 2.0
    2 x USB тип-A (карта памяти)
    1 x USB тип-B (принтер или РС)
    Встроенный принтер (опция) Матричный принтер
    Ширина бумаги 57,5 мм
    Внешний принтер Любой принтер с USB-интерфейсом и драйвером PCL 3
    Защита Защитная блокировка на крышке
    Дисплей Цветной дисплей QVGA с разрешением 320 x 240 и подсветкой
    Размеры 520 x 340 x 250 мм 520 x 380 x 250 мм
    Масса 16 кг (принтер, без батарей)
    16,8 кг (принтер, NiMH батарея)
    20 кг (принтер, без батарей)
    20,8 кг (принтер, NiMH батарея)
    23,2 кг (принтер, с винцово-кислотные аккумуляторы)
    Испытательные ячейки 1,1 кг (400 мл и 150 мл)
    Рабочая температура От 0 ºC до +50 ºC
    Темпе ратура хранения От - 30 ºC до +65 ºC
    Относительная влажность 80% при 40 ºC, работа
    95% при 40 ºC, хранение
    Безопасность Установки разработаны в соответствии с нормами IEC 61010
    Электромагнитная совместимость (EMC) Промышленное освещение IEC 61326-1 Класс B, CISPR 22, CISPR 16-1 и CISPR 16-2
  • Комплект поставки OTS60PB

    Наименование Количество
    Портативный прибор для проврки масла (6 кВ) 1
    Защитный твердый чехол с ручкой 1
    Емкости для масла на 600 мл без крышек 4
    Пара сферических электродов (установлены) 1
    Пара грибовидных электродов 1
    Пара цилиндрических электродов 1
    Набор для проведения тестов 1
    Калибр расстояния между электродами 1
    Зарядное устройство 1
    Шнур для принтера 1
    Запасной предохранитель 1
    Руководство по эксплуатации 1

    Доплнительная комплектация

    Наименование Цена
    Набор для печати вкл. Принтер 6220-568 По запросу
    Набор из 10 емкостей многократного/одноразового пользования 6220-487 По запросу
    Пара цилиндрических электродов с радиусом внешнего цилиндра 0,5 мм 6220-538 По запросу
    Печатная лента – Epson part no. ERC(IRC 160) 25995-002 По запросу
    Плотная крышка на емкость для масла 6121-402 По запросу
    Провод с переходником для подключения к питанию через автомобильный прикуриватель 6231-509 По запросу
    Рулон печатной бумаги: ширина 57,5 мм, длина 15 м, диаметр 50 мм. 25995-001 По запросу
    Шнур для принтера 6340-091 По запросу
