Испытания трансформаторного масла на пробой

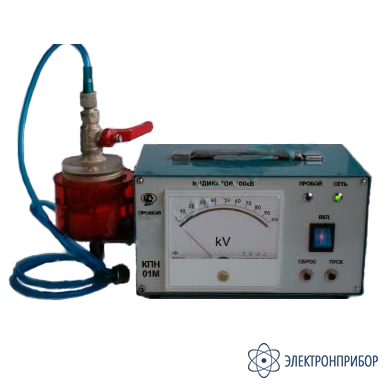

КПН-01М — устройство контроля пробивного напряжения трансформаторного масла

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение КПН-01М:

    Прибор КПН-01М предназначен для оперативного контроля величины пробивного напряжения электроизоляционных масел.

    Основные преимущества КПН-01М:

    • испытание масла вблизи объекта;
    • возможность работы в пробе и квазипотоке в процессе очистки масла;
    • контроль динамики очистки масла;
    • небольшой вес и габариты.

    Устройство КПН-01М позволяет контролировать:

    • техническое состояние масла трансформаторов, выключателей в трансформаторных будках, на подстанциях;
    • пробивное напряжение в процессе очистки в системах удаления из масла воды и механических примесей.
    • Данная модель имеет ряд преимуществ:
    • изменен узел фиксации пробоя для повышения стабильности показания прибора
    • введены дополнительные охладительные элементы для повышения напряженности работы прибора при повышенных температурах
    • введены дополнительные пластины для удаления механических загрязнений в масле перед измерениями
    • модернизирована методика работы с образцами масел, описанная в руководстве по эксплуатации
  • Технические характеристики КПН–01М:

    Параметр Значение
    Пробивное напряжение, измеряемое по шкале устройства, кВ 10 ÷ 90
    Величина межэлектродного зазора, мм 0,25
    Напряженность электрического поля в зазоре при максимальном пробивном напряжении, МВ/м 36
    Сходимость результатов контроля, % 20
    Время подготовки и контроля одной пробы масла, мин, не более 5
    Питание от сети переменного тока частотой 50 Гц, напряжением, В 220
    Габаритные размеры, мм 300х140х190
    Масса, кг, не более 4,5
  • Дополнительная комплектация КПН-01М

    • 13 570 руб.
      Добавить к заказу

      ELCHROM-G, 100 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 6 962 руб.
      Добавить к заказу

      ELCHROM-G, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 11 097 руб.
      Добавить к заказу

      ELCHROM-G, 50 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 7 788 руб.
      Добавить к заказу

      ELCHROM-GS, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.
