Испытания трансформаторного масла на пробой

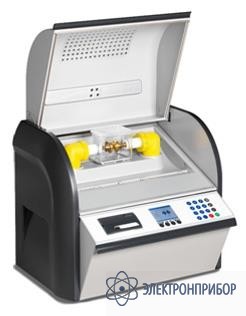

DTA 100 E — автоматический тестер трансформаторного масла

Сохранить в PDF Распечатать
  • Область применения автоматического тестера трансформаторного масла DTA 100 E:

    Эргономичный, полностью автоматический тестер DTA 100 E предназначен для испытаний трансформаторного масла на электрическую прочность. Отличается высокой точностью измерения, безопасностью и простой работы. Испытание электрической прочности масла выполняется при напряжении до 100 кВ. Все необходимые данные отображаются на большом дисплее с высоким разрешением. Защитная крышка прибора снабжена блокировкой, отключающей высокое напряжение при её открывании. В процессе работы на дисплей выводится информация о требуемых от оператора действиях. Автоматическое самотестирование прибора обеспечивает исключительно высокую точность измерений.

    Особенности автоматического тестера трансформаторного масла DTA 100 E:

    • Функциональная и эргономичная конструкция
    • Напряжения испытаний от 0 до 100 кВ (действующее значение)
    • Возможно проведение нескольких испытаний на пробах кремний - органического (силиконового) масла вследствие краткого времени пробоя (< 1 мс) и ограничения тока
    • Наличие встроенного датчика для сбора данных о температуре электроизоляционной жидкости
    • Встроенный принтер для печати на обычной бумаге для автоматического получения отчета по данным испытания
    • Переключатель с блокировкой от неправильного срабатывания для защитной крышки
    • Маслостойкая индикаторная панель с сенсорным управлением и легкий для чтения графический дисплей обеспечивают оптимальную и удобную связь с пользователем
    • Результаты измерений могут передаваться на ПК для хранения и обработки
  • Технические характеристики автоматического тестера трансформаторного масла DTA 100 E:

    Параметр Значение
    Выходное напряжение при испытании электрической прочности 0 … 100 кВ (действующее) симметричное
    Дисплей ЖКД с разрешением 160 x 80 и подсветкой
    Цифровая индикация напряжения 0 – 100 кВ, ± 1 кВ
    Разрешение (при отображении) 0,1 кВ
    Скорость подъема напряжения 0,5 – 1 – 2 – 3 – 4 – 5 кВ/сек
    Ток отключения 4 мА
    Время отключения на пробой £ 1 мсек
    Контроль пробоя (RBM) Система контроля пробоя RBM используется для детектирования электроизоляционных жидкостей со слишком низким удельным сопротивлением (r < 30 MОм/м)
    Встроенная функция сбора данных температуры образца 0 … 99 ° С
    Разрешение 1 ° С
    Рабочая температура 0 ° С … +45 °С
    Относительная влажность £ 90 %
    Температура хранения -20 ° С … +55 °С
    PC-интерфейс Двунаправленный RS232, 9-ти контактный переходник D
    Программное обеспечение в среде ОС Windows
    Принтер Матричный принтер, 24-х игольчатый, размер бумаги 57 мм
    Питание 100 - 240 В, 50 / 60 Гц
    Потребляемая мощность Максимум 200 ВА
    Размеры 450 x 460 x 500 мм
    Вес 37,6 кг
    DTA 100 E соответствует следующим стандартам ICE 1010, EN 61010-1, VDE 0411 часть 100
    Стандарты измерений IEC 156/1995-05 CEI EN 60156 BS EN 60156
    UNE 21309/89 IRAM 2341/72 VDE 0370 часть 5/96
    SEV EN 60156 ASTM D1816/84 ASTMD 877/87
    CSSR RVHP/85 PN 77/ED 4408 NF EN60156
    JIS C2101/78
    Дополнительные циклы испытаний 5 пользовательских циклов испытаний
  • Комплект поставки DTA 100 E

    Наименование Количество
    Автоматический тестер трансформаторного масла DTA 100 E 1
    Сосуд для проведения испытаний, 0,4 литра в соответствии с требованиями стандарта IEC 156, рис. II, включая крышку 1
    Поддон для сбора масла 1
    Устройство для перемешивания масла, магнитное 1
    Привод устройства для перемешивания масла, магнитный 1
    Стержень подъемный устройства для перемешивания масла 1
    Мера образцовая, 1 мм, в соответствии с требованиями стандарта IEC 1
    Мера образцовая, 2 мм, в соответствии с требованиями стандарта IEC 1
    Мера образцовая, 2,5 мм, в соответствии с требованиями стандарта IEC 1
    Мера образцовая, 4 мм, в соответствии с требованиями стандарта IEC 1
    Мера образцовая, 5 мм, в соответствии с требованиями стандарта IEC 1
    Транспортировочный кейс для DTA 100 E 1
    Пылезащитный чехол для DTA 100 E 1
    Программное обеспечение и кабель связи для DTA 100 1
    Шнур питания от сети 1
    Лента красящая (синего цвета) установлена в принтере 1
    Рулон бумаги шириной 57 мм, диам. 30 мм, установлен в принтере 1
    Руководство по эксплуатации 1
